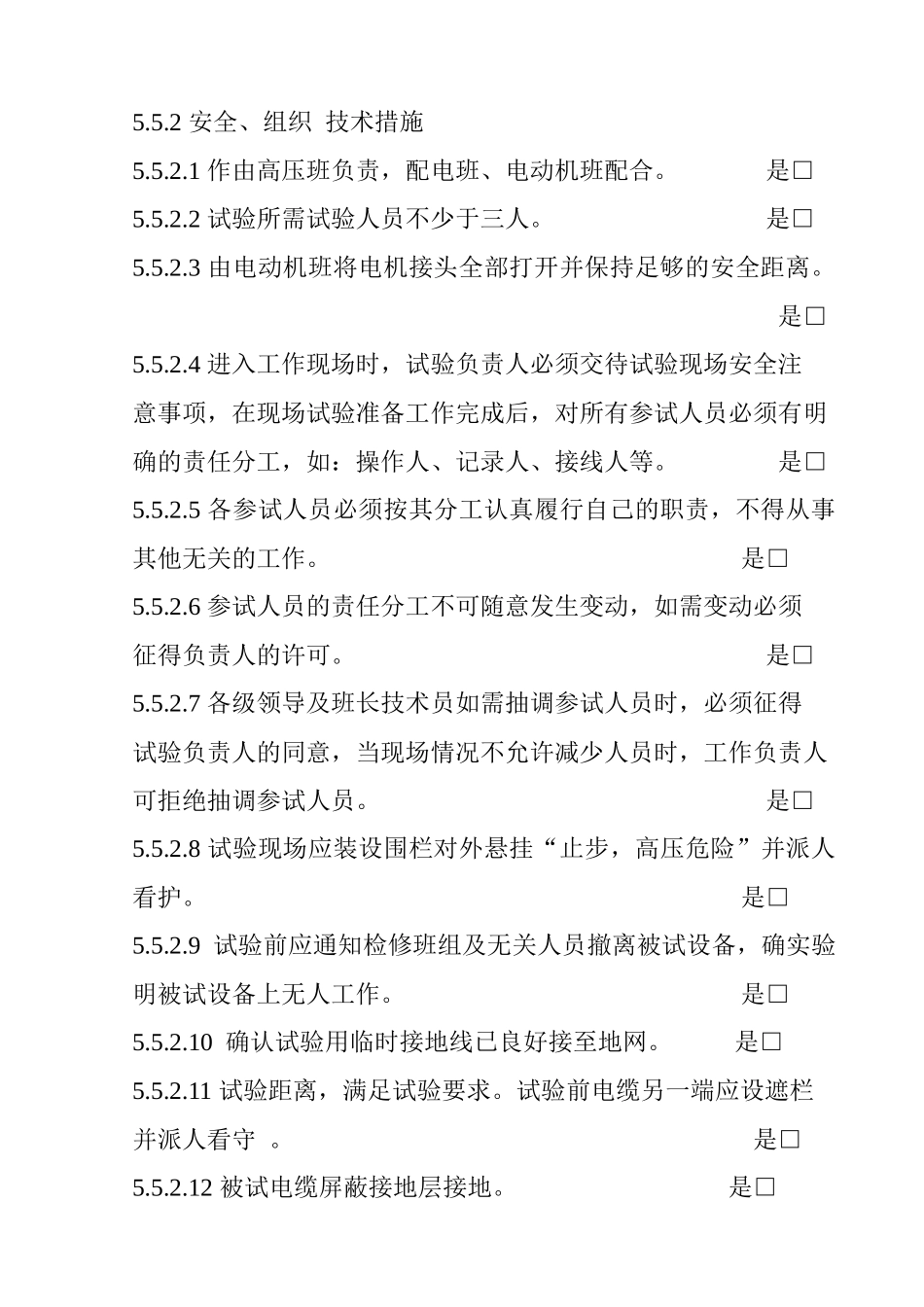

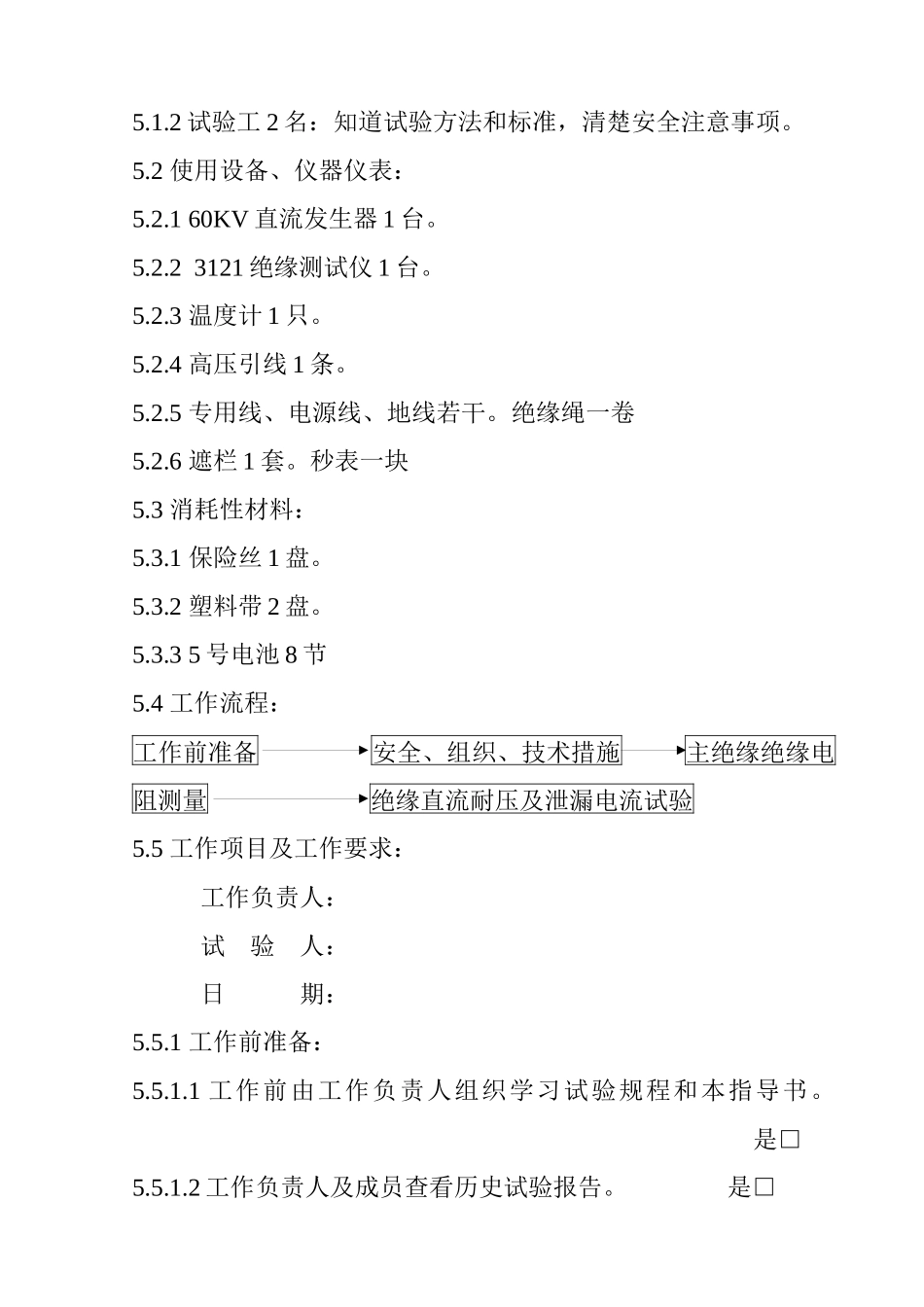

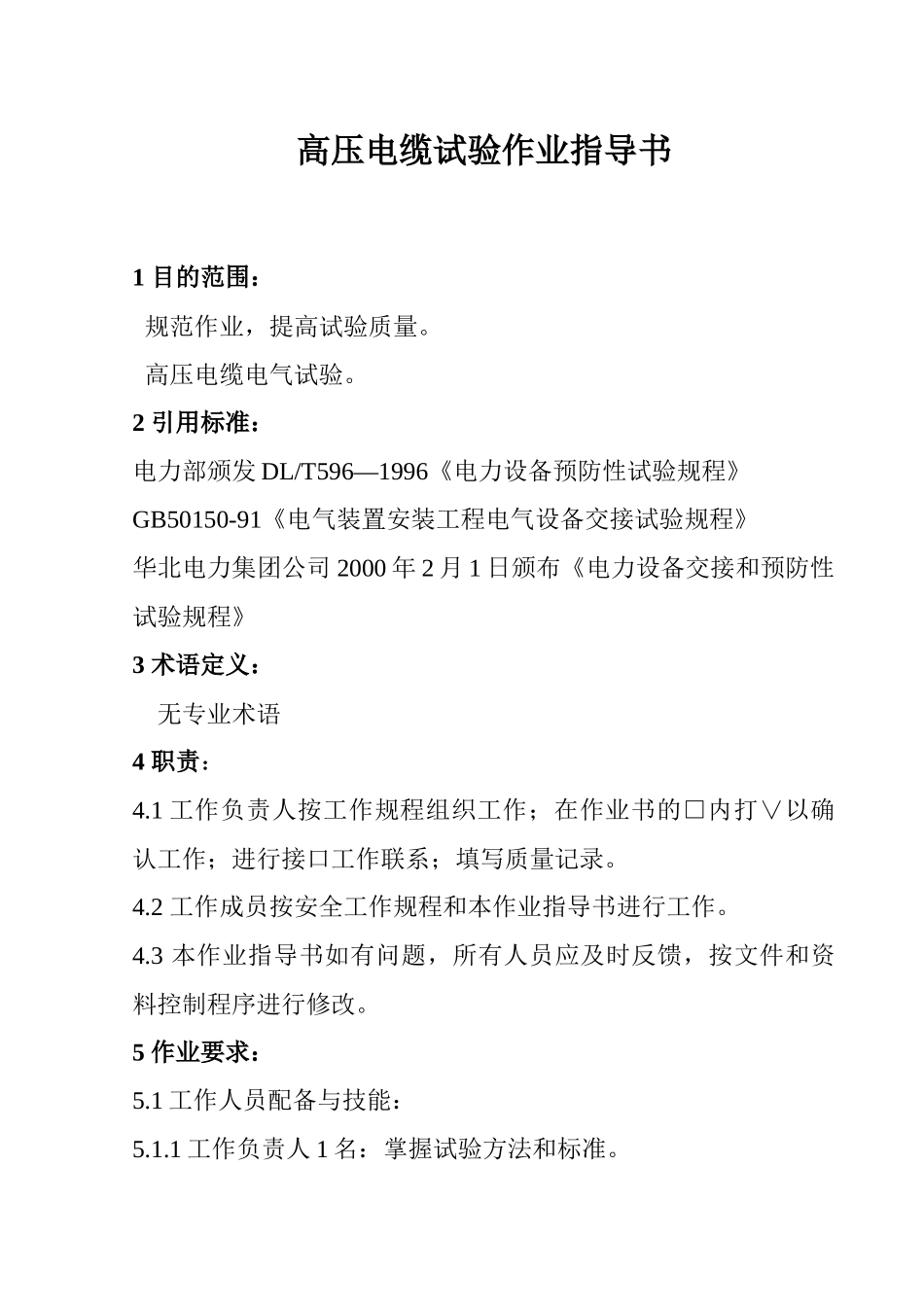

高压电缆试验作业指导书1 目的范围： 规范作业，提高试验质量。 高压电缆电气试验。2 引用标准：电力部颁发 DL/T596—1996《电力设备预防性试验规程》GB50150-91《电气装置安装工程电气设备交接试验规程》华北电力集团公司 2000 年 2 月 1 日颁布《电力设备交接和预防性试验规程》3 术语定义：无专业术语4 职责：4.1 工作负责人按工作规程组织工作；在作业书的□内打∨以确认工作；进行接口工作联系；填写质量记录。4.2 工作成员按安全工作规程和本作业指导书进行工作。4.3 本作业指导书如有问题，所有人员应及时反馈，按文件和资料控制程序进行修改。5 作业要求：5.1 工作人员配备与技能：5.1.1 工作负责人 1 名：掌握试验方法和标准。5.1.2 试验工 2 名：知道试验方法和标准，清楚安全注意事项。5.2 使用设备、仪器仪表：5.2.1 60KV 直流发生器 1 台。5.2.2 3121 绝缘测试仪 1 台。5.2.3 温度计 1 只。5.2.4 高压引线 1 条。5.2.5 专用线、电源线、地线若干。绝缘绳一卷5.2.6 遮栏 1 套。秒表一块5.3 消耗性材料：5.3.1 保险丝 1 盘。5.3.2 塑料带 2 盘。5.3.3 5 号电池 8 节5.4 工作流程：工作前准备 安全、组织、技术措施 主绝缘绝缘电阻测量 绝缘直流耐压及泄漏电流试验 5.5 工作项目及工作要求： 工作负责人： 试 验 人： 日 期：5.5.1 工作前准备：5.5.1.1 工作前由工作负责人组织学习试验规程和本指导书。 是□5.5.1.2 工作负责人及成员查看历史试验报告。 是□5.5.2 安全、组织 技术措施5.5.2.1 作由高压班负责，配电班、电动机班配合。 是□5.5.2.2 试验所需试验人员不少于三人。 是□5.5.2.3 由电动机班将电机接头全部打开并保持足够的安全距离。 是□5.5.2.4 进入工作现场时，试验负责人必须交待试验现场安全注意事项，在现场试验准备工作完成后，对所有参试人员必须有明确的责任分工，如：操作人、记录人、接线人等。 是□5.5.2.5 各参试人员必须按其分工认真履行自己的职责，不得从事其他无关的工作。 是□5.5.2.6 参试人员的责任分工不可随意发生变动，如需变动必须征得负责人的许可。 是□5.5.2.7 各级领导及班长技术员如需抽调参试人员时，必须征得试验负责人的同意，当现场情况不允许减少人员时，工作负责人可拒绝抽调参试人员。 是□5.5.2.8 试验现场应装设围栏对外悬挂“止步，高压危险”并派人看护。 是□5.5.2.9 试验前应通知检...
