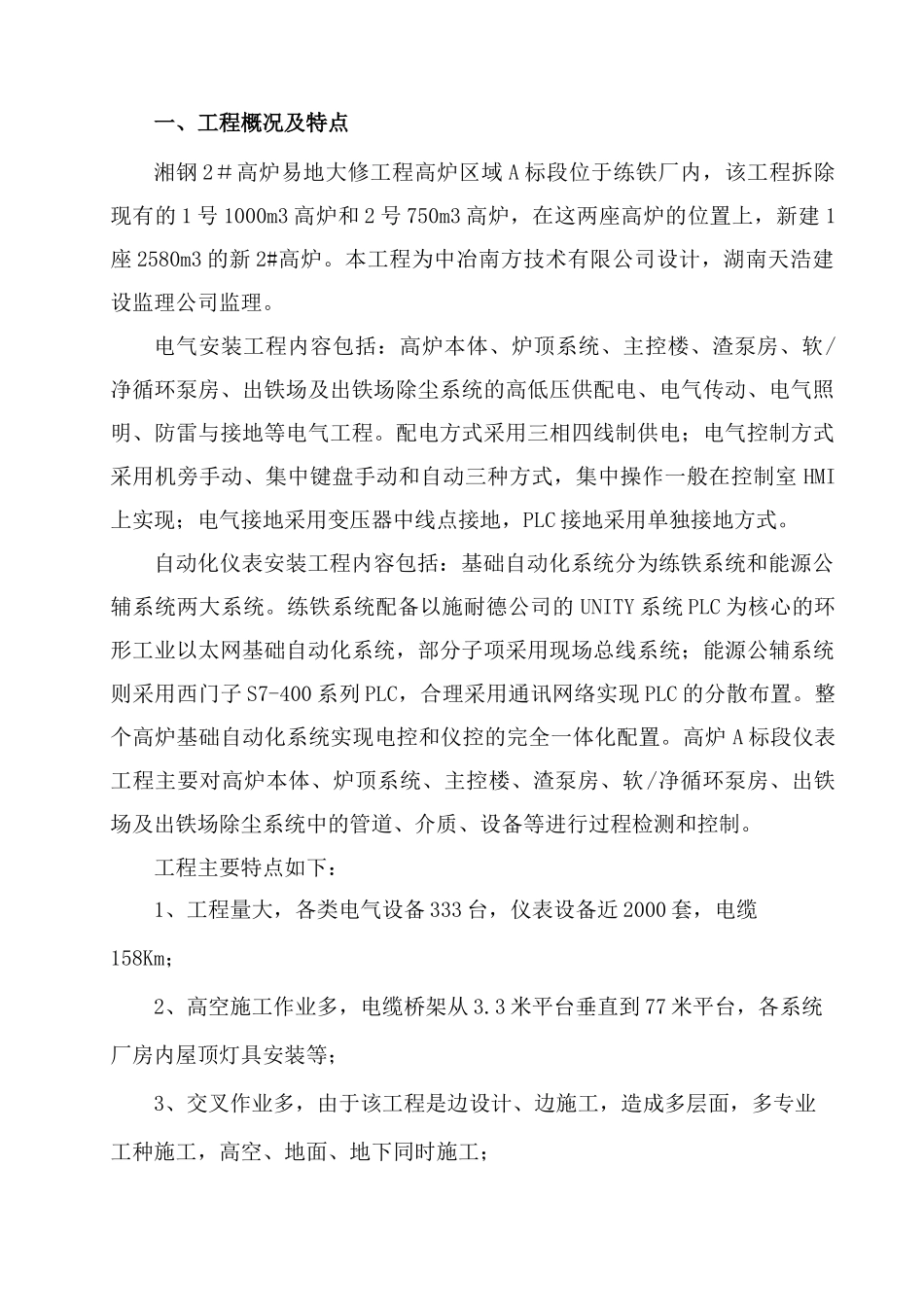

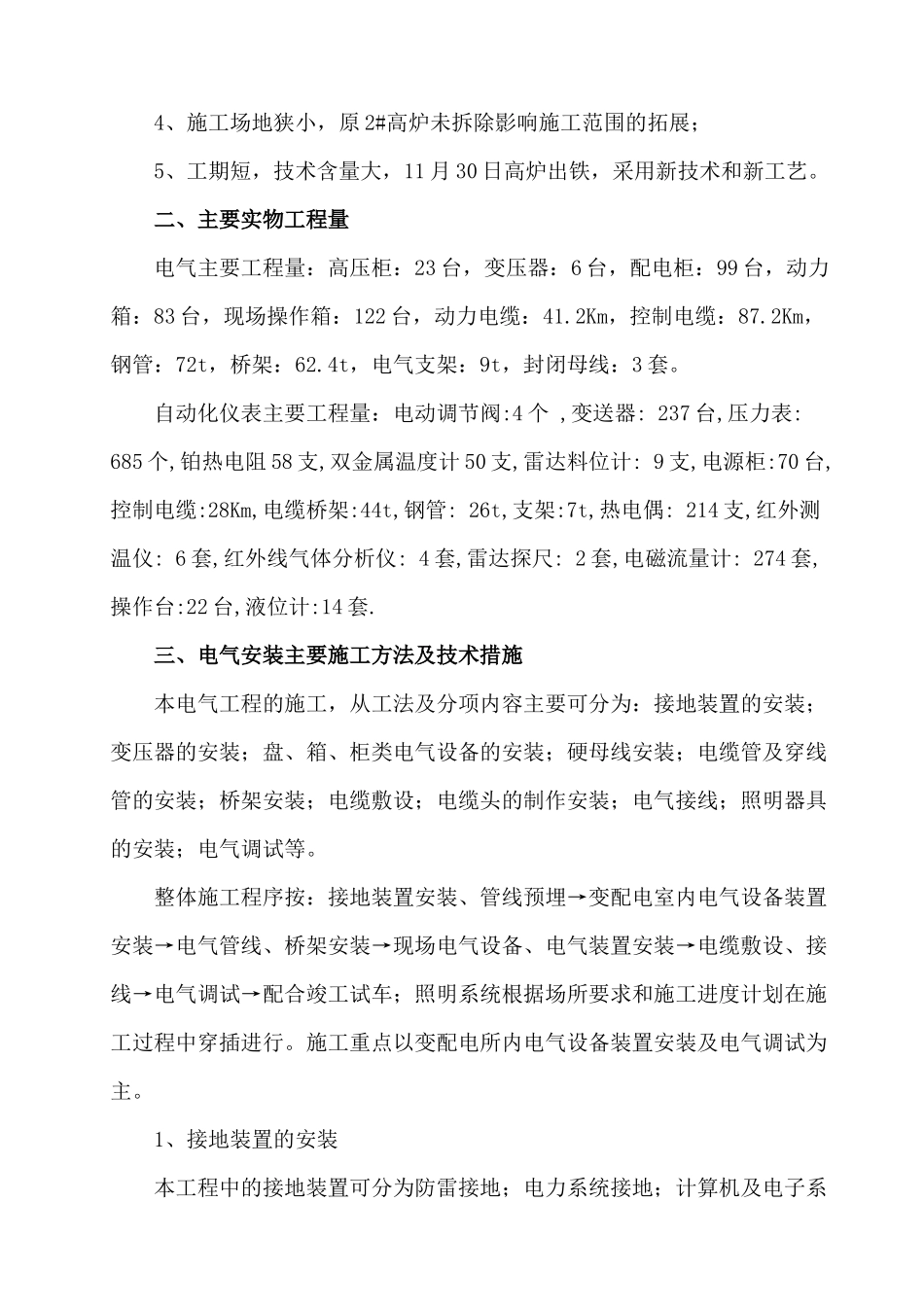

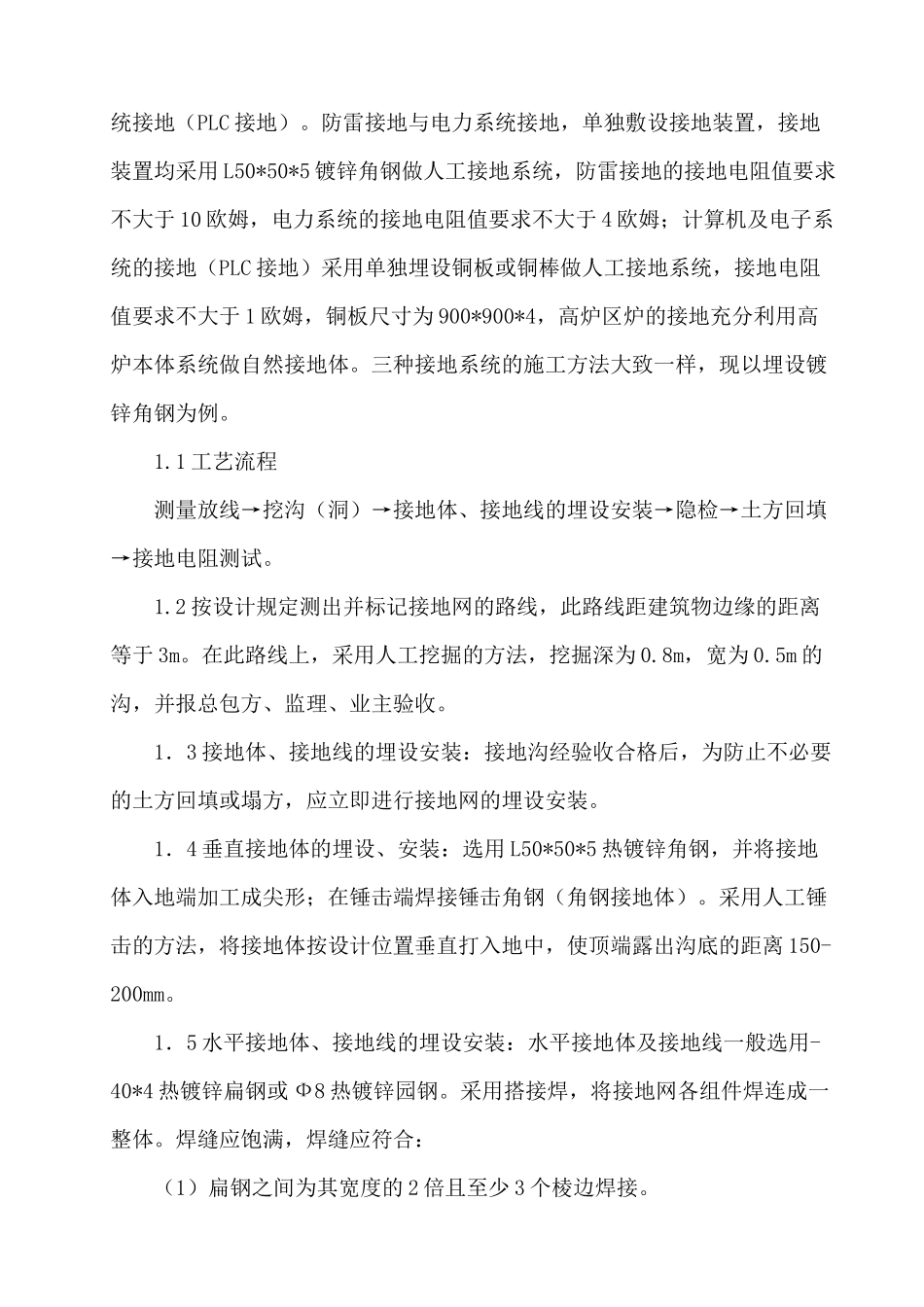

一、工程概况及特点湘钢 2＃高炉易地大修工程高炉区域 A 标段位于练铁厂内，该工程拆除现有的 1 号 1000m3 高炉和 2 号 750m3 高炉，在这两座高炉的位置上，新建 1座 2580m3 的新 2#高炉。本工程为中冶南方技术有限公司设计，湖南天浩建设监理公司监理。电气安装工程内容包括：高炉本体、炉顶系统、主控楼、渣泵房、软/净循环泵房、出铁场及出铁场除尘系统的高低压供配电、电气传动、电气照明、防雷与接地等电气工程。配电方式采用三相四线制供电；电气控制方式采用机旁手动、集中键盘手动和自动三种方式，集中操作一般在控制室 HMI上实现；电气接地采用变压器中线点接地，PLC 接地采用单独接地方式。 自动化仪表安装工程内容包括：基础自动化系统分为练铁系统和能源公辅系统两大系统。练铁系统配备以施耐德公司的 UNITY 系统 PLC 为核心的环形工业以太网基础自动化系统，部分子项采用现场总线系统；能源公辅系统则采用西门子 S7-400 系列 PLC，合理采用通讯网络实现 PLC 的分散布置。整个高炉基础自动化系统实现电控和仪控的完全一体化配置。高炉 A 标段仪表工程主要对高炉本体、炉顶系统、主控楼、渣泵房、软/净循环泵房、出铁场及出铁场除尘系统中的管道、介质、设备等进行过程检测和控制。工程主要特点如下：1、工程量大，各类电气设备 333 台，仪表设备近 2000 套，电缆158Km；2、高空施工作业多，电缆桥架从 3.3 米平台垂直到 77 米平台，各系统厂房内屋顶灯具安装等；3、交叉作业多，由于该工程是边设计、边施工，造成多层面，多专业工种施工，高空、地面、地下同时施工；4、施工场地狭小，原 2#高炉未拆除影响施工范围的拓展；5、工期短，技术含量大，11 月 30 日高炉出铁，采用新技术和新工艺。二、主要实物工程量电气主要工程量：高压柜：23 台，变压器：6 台，配电柜：99 台，动力箱：83 台，现场操作箱：122 台，动力电缆：41.2Km，控制电缆：87.2Km，钢管：72t，桥架：62.4t，电气支架：9t，封闭母线：3 套。自动化仪表主要工程量：电动调节阀:4 个 ,变送器: 237 台,压力表: 685 个,铂热电阻 58 支,双金属温度计 50 支,雷达料位计: 9 支,电源柜:70 台,控制电缆:28Km,电缆桥架:44t,钢管: 26t,支架:7t,热电偶: 214 支,红外测温仪: 6 套,红外线气体分析仪: 4 套,雷达探尺: 2 套,电磁流量计: 274 套,操作台:22 台,液位计:14 套.三、电气安装主要施工方法及技术...
