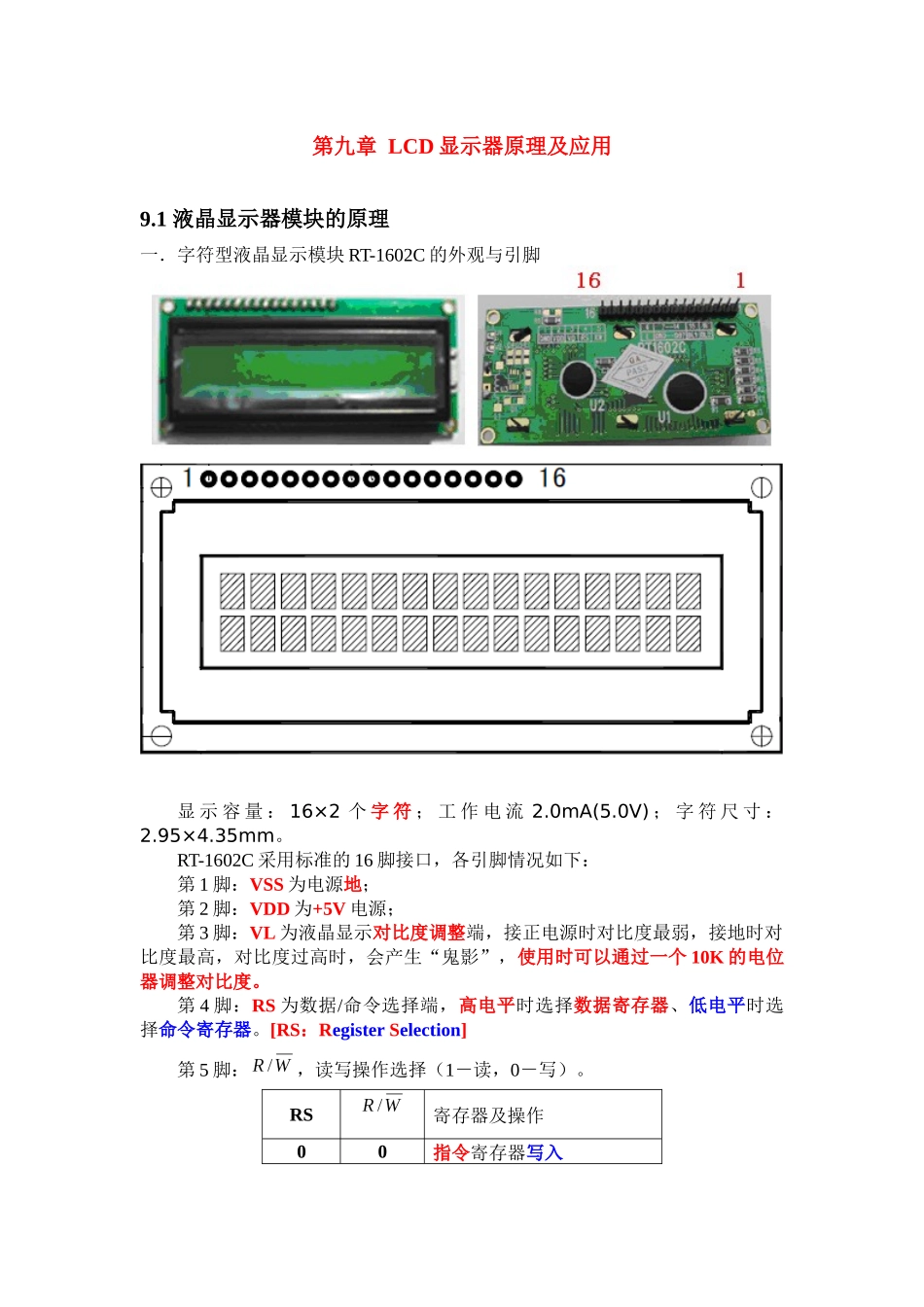

第9章 LCD显示器原理及应用2(1)_第1页
1/18

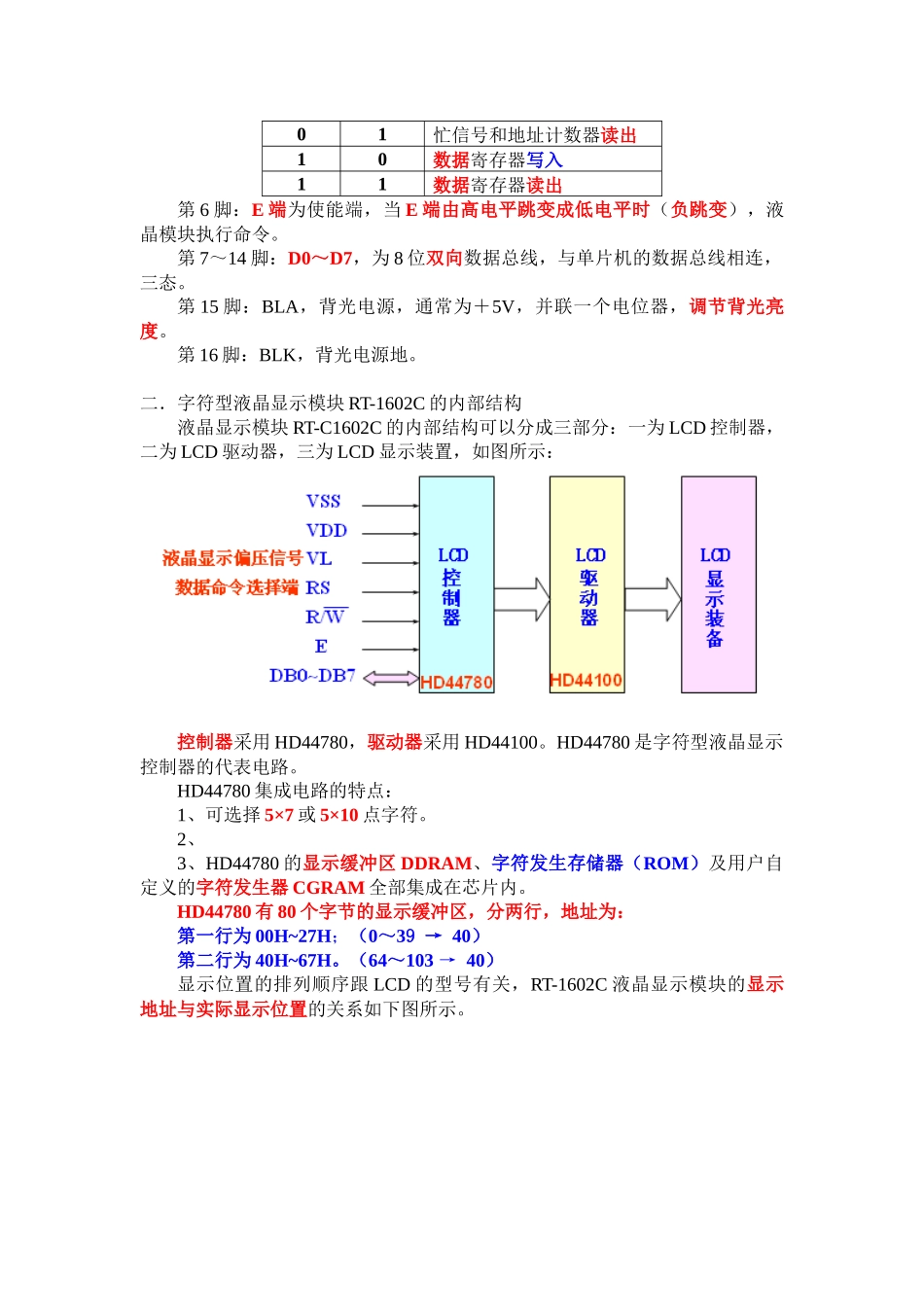

第9章 LCD显示器原理及应用2(1)_第2页
2/18

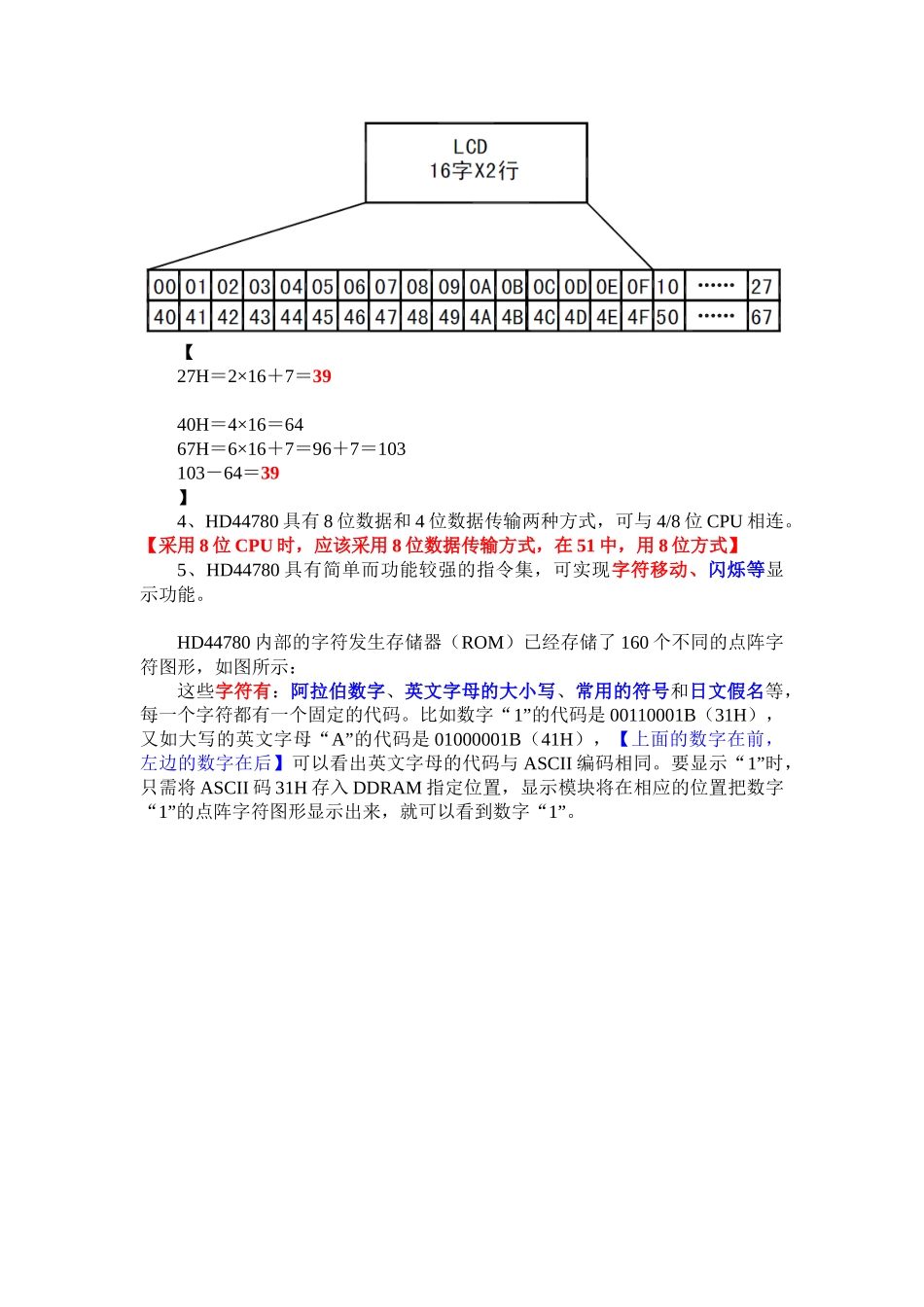

第9章 LCD显示器原理及应用2(1)_第3页
3/18
第九章 LCD 显示器原理及应用9.1 液晶显示器模块的原理一.字符型液晶显示模块 RT-1602C 的外观与引脚显 示 容 量 : 16×2 个 字 符 ; 工 作 电 流 2.0mA(5.0V) ; 字 符 尺 寸 :2.95×4.35mm。RT-1602C 采用标准的 16 脚接口,各引脚情况如下:第 1 脚:VSS 为电源地;第 2 脚:VDD 为+5V 电源;第 3 脚:VL 为液晶显示对比度调整端,接正电源时对比度最弱,接地时对比度最高,对比度过高时,会产生“鬼影”,使用时可以通过一个 10K 的电位器调整对比度。第 4 脚:RS 为数据/命令选择端,高电平时选择数据寄存器、低电平时选择命令寄存器。[RS:Register Selection]第 5 脚:,读写操作选择(1-读,0-写)。RS寄存器及操作00指令寄存器写入01忙信号和地址计数器读出10数据寄存器写入11数据寄存器读出第 6 脚:E 端为使能端,当 E 端由高电平跳变成低电平时(负跳变),液晶模块执行命令。第 7~14 脚:D0~D7,为 8 位双向数据总线,与单片机的数据总线相连,三态。第 15 脚:BLA,背光电源,通常为+5V,并联一个电位器,调节背光亮度。第 16 脚:BLK,背光电源地。二.字符型液晶显示模块 RT-1602C 的内部结构液晶显示模块 RT-C1602C 的内部结构可以分成三部分:一为 LCD 控制器,二为 LCD 驱动器,三为 LCD 显示装置,如图所示:控制器采用 HD44780,驱动器采用 HD44100。HD44780 是字符型液晶显示控制器的代表电路。HD44780 集成电路的特点:1、可选择 5×7 或 5×10 点字符。2、3、HD44780 的显示缓冲区 DDRAM、字符发生存储器(ROM)及用户自定义的字符发生器 CGRAM 全部集成在芯片内。HD44780 有 80 个字节的显示缓冲区,分两行,地址为:第一行为 00H~27H;(0~39 → 40)第二行为 40H~67H。(64~103 → 40)显示位置的排列顺序跟 LCD 的型号有关,RT-1602C 液晶显示模块的显示地址与实际显示位置的关系如下图所示。【27H=2×16+7=3940H=4×16=6467H=6×16+7=96+7=103103-64=39】4、HD44780 具有 8 位数据和 4 位数据传输两种方式,可与 4/8 位 CPU 相连。【采用 8 位 CPU 时,应该采用 8 位数据传输方式,在 51 中,用 8 位方式】5、HD44780 具有简单而功能较强的指令集,可实现字符移动、闪烁等显示功能。HD44780 内部的字符发生存储器(ROM)已经存储了 160 个不同的点阵字符图形,如图所...
