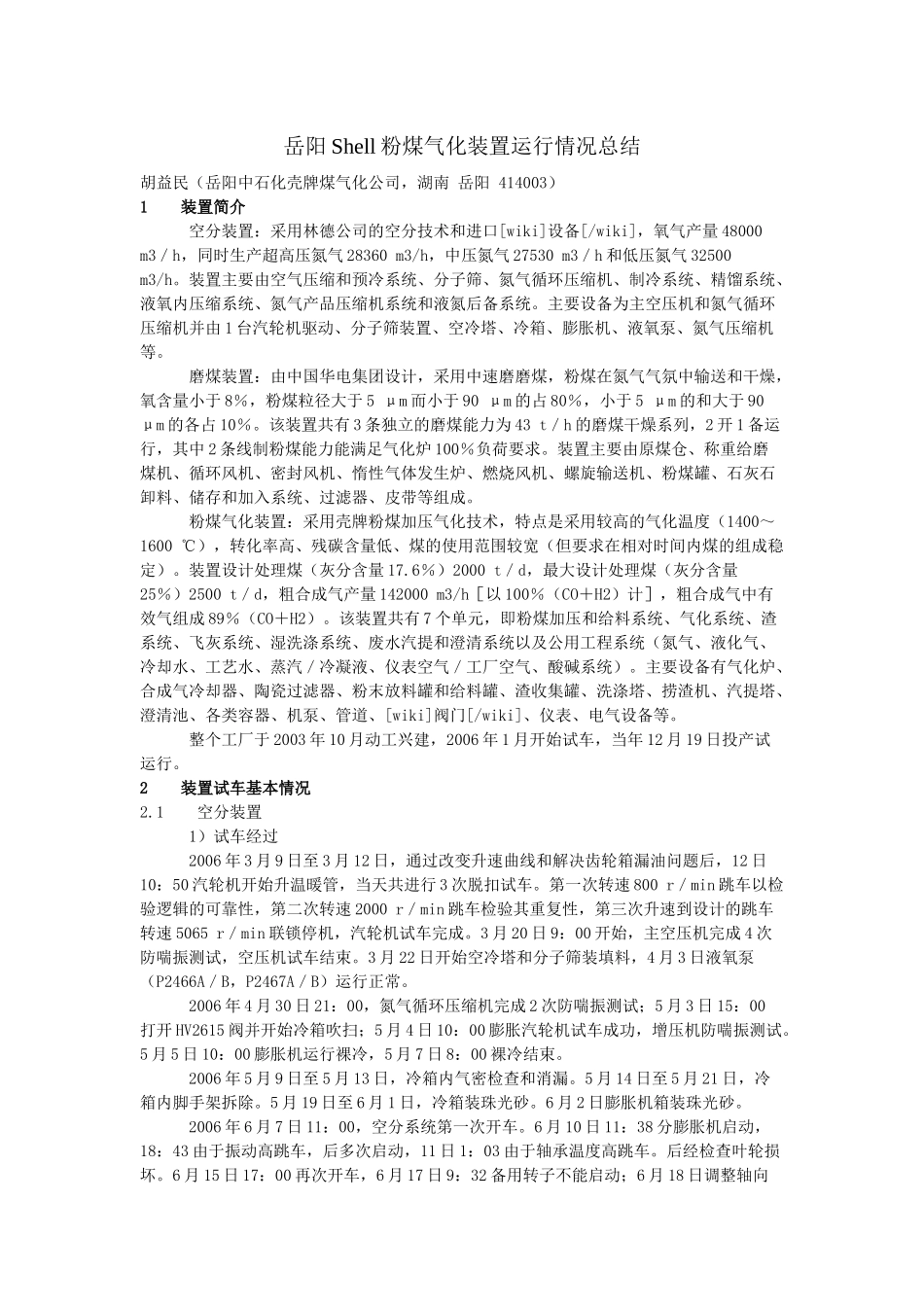

岳阳 Shell 粉煤气化装置运行情况总结胡益民(岳阳中石化壳牌煤气化公司,湖南 岳阳 414003)1 装置简介 空分装置:采用林德公司的空分技术和进口[wiki]设备[/wiki],氧气产量 48000 m3/h,同时生产超高压氮气 28360 m3/h,中压氮气 27530 m3/h 和低压氮气 32500 m3/h。装置主要由空气压缩和预冷系统、分子筛、氮气循环压缩机、制冷系统、精馏系统、液氧内压缩系统、氮气产品压缩机系统和液氮后备系统。主要设备为主空压机和氮气循环压缩机并由 1 台汽轮机驱动、分子筛装置、空冷塔、冷箱、膨胀机、液氧泵、氮气压缩机等。 磨煤装置:由中国华电集团设计,采用中速磨磨煤,粉煤在氮气气氛中输送和干燥,氧含量小于 8%,粉煤粒径大于 5 μm 而小于 90 μm 的占 80%,小于 5 μm 的和大于 90 μm 的各占 10%。该装置共有 3 条独立的磨煤能力为 43 t/h 的磨煤干燥系列,2 开 1 备运行,其中 2 条线制粉煤能力能满足气化炉 100%负荷要求。装置主要由原煤仓、称重给磨煤机、循环风机、密封风机、惰性气体发生炉、燃烧风机、螺旋输送机、粉煤罐、石灰石卸料、储存和加入系统、过滤器、皮带等组成。 粉煤气化装置:采用壳牌粉煤加压气化技术,特点是采用较高的气化温度(1400~1600 ℃),转化率高、残碳含量低、煤的使用范围较宽(但要求在相对时间内煤的组成稳定)。装置设计处理煤(灰分含量 17.6%)2000 t/d,最大设计处理煤(灰分含量25%)2500 t/d,粗合成气产量 142000 m3/h[以 100%(CO+H2)计],粗合成气中有效气组成 89%(CO+H2)。该装置共有 7 个单元,即粉煤加压和给料系统、气化系统、渣系统、飞灰系统、湿洗涤系统、废水汽提和澄清系统以及公用工程系统(氮气、液化气、冷却水、工艺水、蒸汽/冷凝液、仪表空气/工厂空气、酸碱系统)。主要设备有气化炉、合成气冷却器、陶瓷过滤器、粉末放料罐和给料罐、渣收集罐、洗涤塔、捞渣机、汽提塔、澄清池、各类容器、机泵、管道、[wiki]阀门[/wiki]、仪表、电气设备等。 整个工厂于 2003 年 10 月动工兴建,2006 年 1 月开始试车,当年 12 月 19 日投产试运行。2 装置试车基本情况2.1 空分装置 1)试车经过 2006 年 3 月 9 日至 3 月 12 日,通过改变升速曲线和解决齿轮箱漏油问题后,12 日10:50 汽轮机开始升温暖管,当天共进行 3 次脱扣试车。第一次转速 800 r/min 跳车以检验逻...
