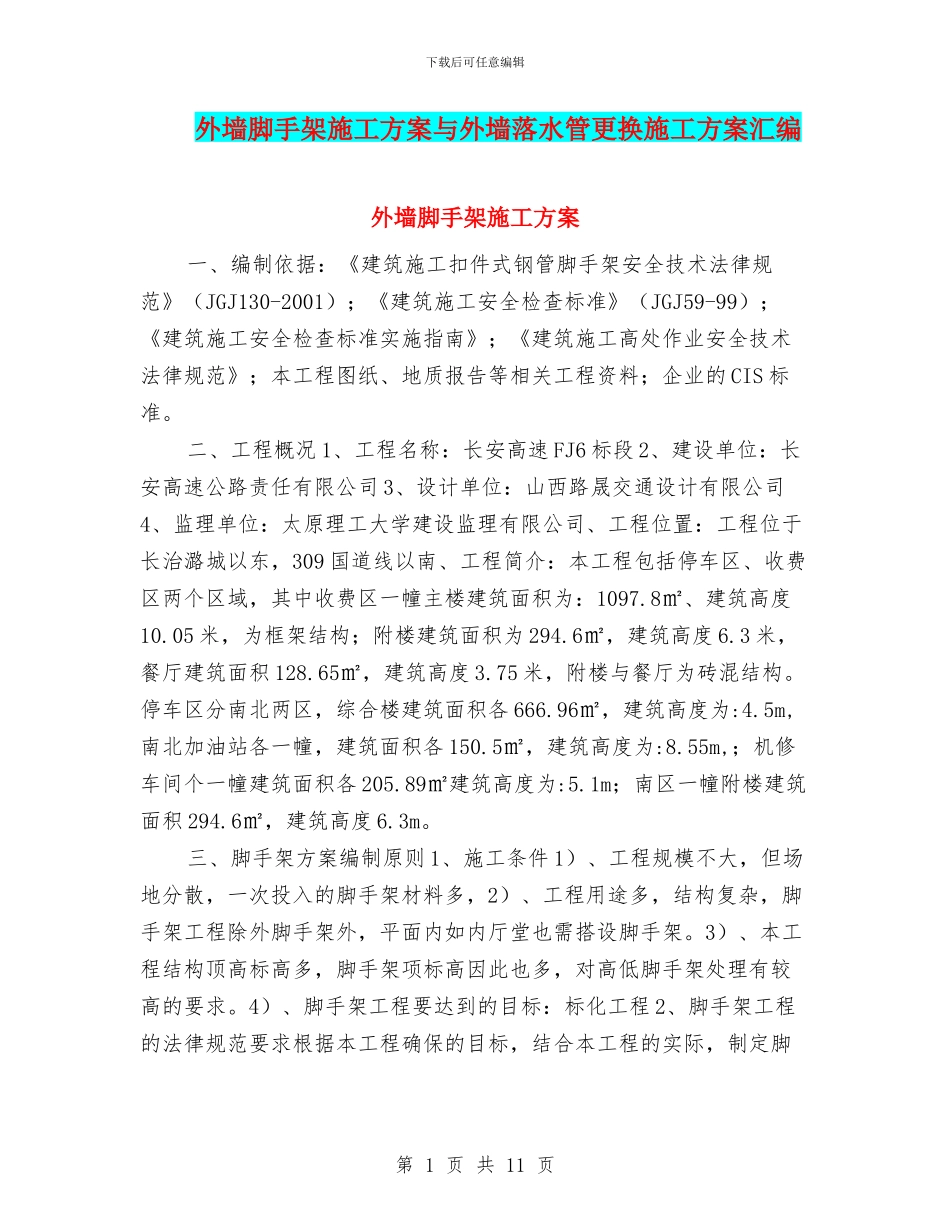

下载后可任意编辑外墙脚手架施工方案与外墙落水管更换施工方案汇编外墙脚手架施工方案一、编制依据：《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）；《建筑施工安全检查标准》（JGJ59-99）；《建筑施工安全检查标准实施指南》；《建筑施工高处作业安全技术法律规范》；本工程图纸、地质报告等相关工程资料；企业的 CIS 标准。二、工程概况 1、工程名称：长安高速 FJ6 标段 2、建设单位：长安高速公路责任有限公司 3、设计单位：山西路晟交通设计有限公司4、监理单位：太原理工大学建设监理有限公司、工程位置：工程位于长治潞城以东，309 国道线以南、工程简介：本工程包括停车区、收费区两个区域，其中收费区一幢主楼建筑面积为：1097.8㎡、建筑高度10.05 米，为框架结构；附楼建筑面积为 294.6㎡，建筑高度 6.3 米，餐厅建筑面积 128.65㎡，建筑高度 3.75 米，附楼与餐厅为砖混结构。停车区分南北两区，综合楼建筑面积各 666.96㎡，建筑高度为:4.5m,南北加油站各一幢，建筑面积各 150.5㎡，建筑高度为:8.55m,；机修车间个一幢建筑面积各 205.89㎡建筑高度为:5.1m；南区一幢附楼建筑面积 294.6㎡，建筑高度 6.3m。三、脚手架方案编制原则 1、施工条件 1）、工程规模不大，但场地分散，一次投入的脚手架材料多，2）、工程用途多，结构复杂，脚手架工程除外脚手架外，平面内如内厅堂也需搭设脚手架。3）、本工程结构顶高标高多，脚手架项标高因此也多，对高低脚手架处理有较高的要求。4）、脚手架工程要达到的目标：标化工程 2、脚手架工程的法律规范要求根据本工程确保的目标，结合本工程的实际，制定脚第 1 页 共 11 页下载后可任意编辑手架搭设质量的法律规范要求。脚手架搭设的技术要求、允许偏差，应附合下表的规定。脚手架搭设的技术要求、允许偏差与检验方法项次项目技术要求允许偏差△（mm）示意图检查方法与工具 1 地基基础表面坚实平整——观察排水不积水垫板不晃动底座不滑动不沉降－102 立杆垂直度最后验收垂直度 20~80m—±100 用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度 50m40m20mH＝2±7±7±7H＝10±20±25±50H＝20±40±50±100H＝30±60±75 H＝40±80±100 H＝50±100 中间档次用插入法 3 间距步距—±20—钢板尺纵距±50 横距±204 纵向水平杆高差一根杆的两端—±20 水平仪或水平尺同跨内两根纵向水平杆高差—±10 5 双...
