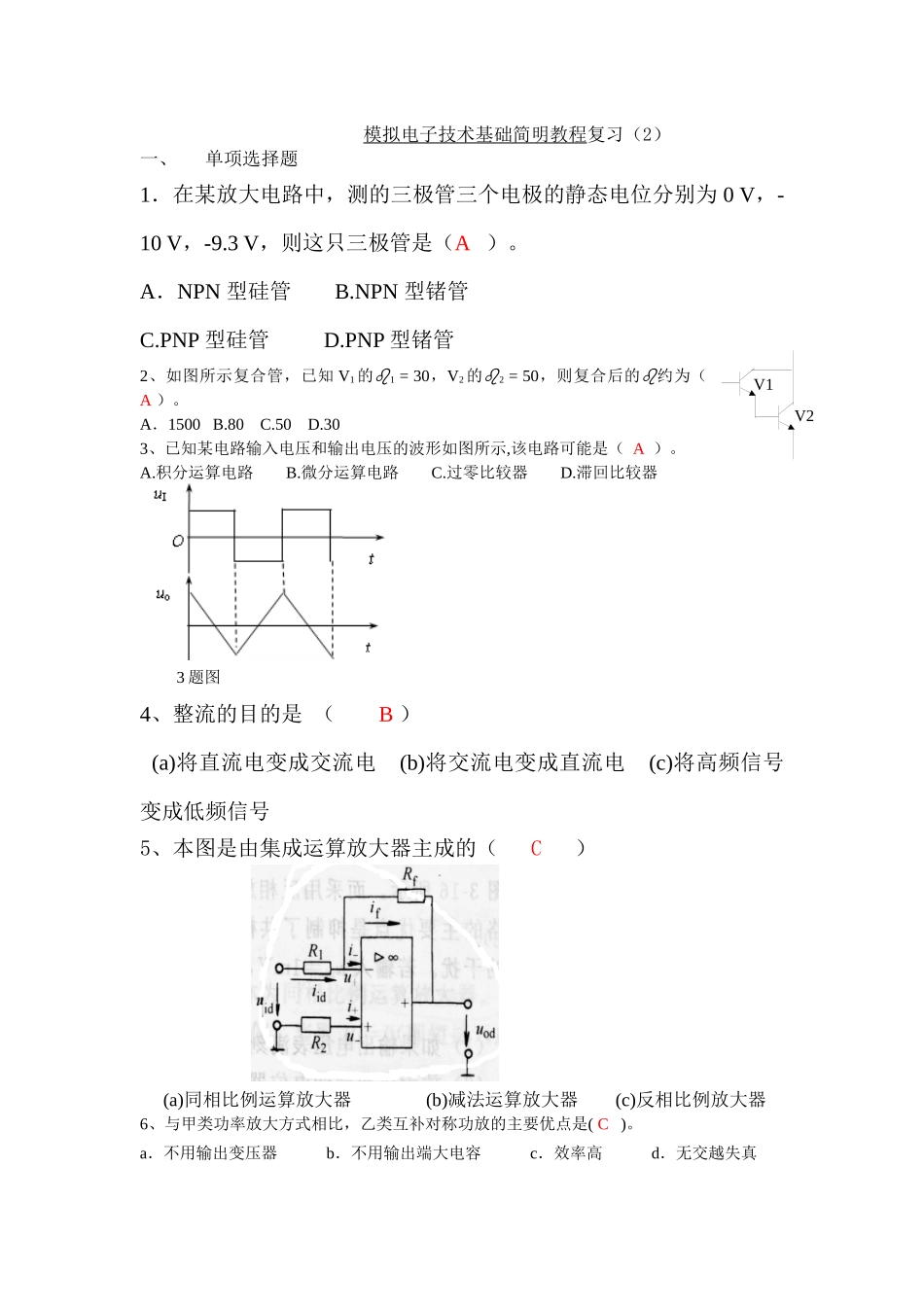

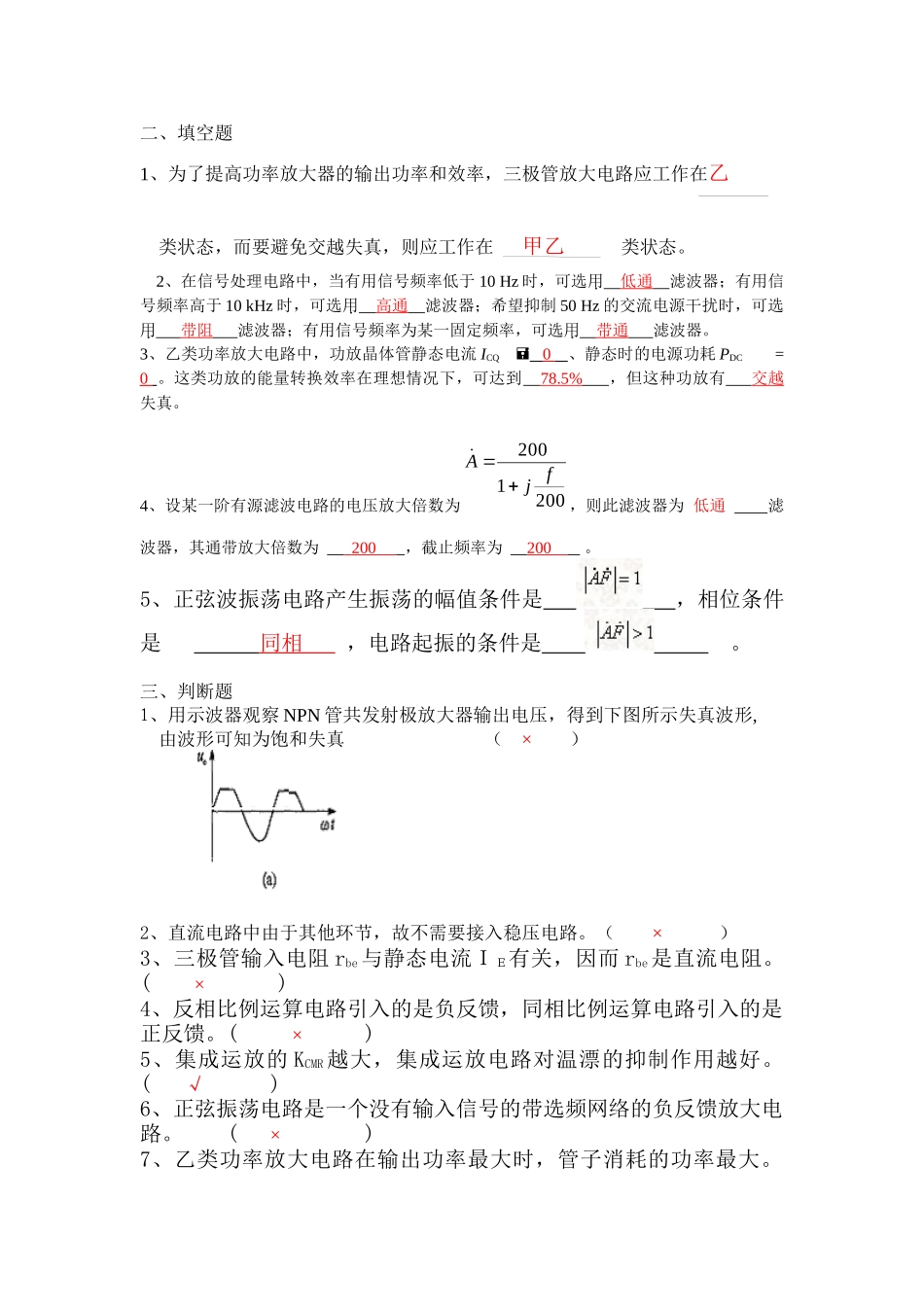

V2V1 模拟电子技术基础简明教程复习(2)一、单项选择题1.在某放大电路中,测的三极管三个电极的静态电位分别为 0 V,-10 V,-9.3 V,则这只三极管是(A )。A.NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管2、如图所示复合管,已知 V1 的1 = 30,V2 的2 = 50,则复合后的约为( A )。A.1500 B.80 C.50 D.303、已知某电路输入电压和输出电压的波形如图所示,该电路可能是( A )。A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器 3 题图4、整流的目的是 ( B ) (a)将直流电变成交流电 (b)将交流电变成直流电 (c)将高频信号变成低频信号5、本图是由集成运算放大器主成的( C ) (a)同相比例运算放大器 (b)减法运算放大器 (c)反相比例放大器6、与甲类功率放大方式相比,乙类互补对称功放的主要优点是( C )。a.不用输出变压器 b.不用输出端大电容 c.效率高 d.无交越失真二、填空题1、为了提高功率放大器的输出功率和效率,三极管放大电路应工作在乙 类状态,而要避免交越失真,则应工作在 甲乙 类状态。2、在信号处理电路中,当有用信号频率低于 10 Hz 时,可选用 低通 滤波器;有用信号频率高于 10 kHz 时,可选用 高通 滤波器;希望抑制 50 Hz 的交流电源干扰时,可选用 带阻 滤波器;有用信号频率为某一固定频率,可选用 带通 滤波器。3、乙类功率放大电路中,功放晶体管静态电流 ICQ 0 、静态时的电源功耗 PDC= 0 。这类功放的能量转换效率在理想情况下,可达到 78.5% ,但这种功放有 交越 失真。4、设某一阶有源滤波电路的电压放大倍数为,则此滤波器为 低通 滤波器,其通带放大倍数为 200 ,截止频率为 200 。5、正弦波振荡电路产生振荡的幅值条件是 ,相位条件是 同相 ,电路起振的条件是 。三、判断题1、用示波器观察 NPN 管共发射极放大器输出电压,得到下图所示失真波形, 由波形可知为饱和失真 ( × ) 2、直流电路中由于其他环节,故不需要接入稳压电路。( × )3、三极管输入电阻 rbe与静态电流IE有关,因而 rbe是直流电阻。 ( × )4、反相比例运算电路引入的是负反馈,同相比例运算电路引入的是正反馈。( × )5、集成运放的 KCMR 越大,集成运放电路对温漂的抑制作用越好。 ( √ )6、正弦振荡电路是一个没有输入信号的带选频网络的负反馈放大电路。 ( × )7、乙类...
