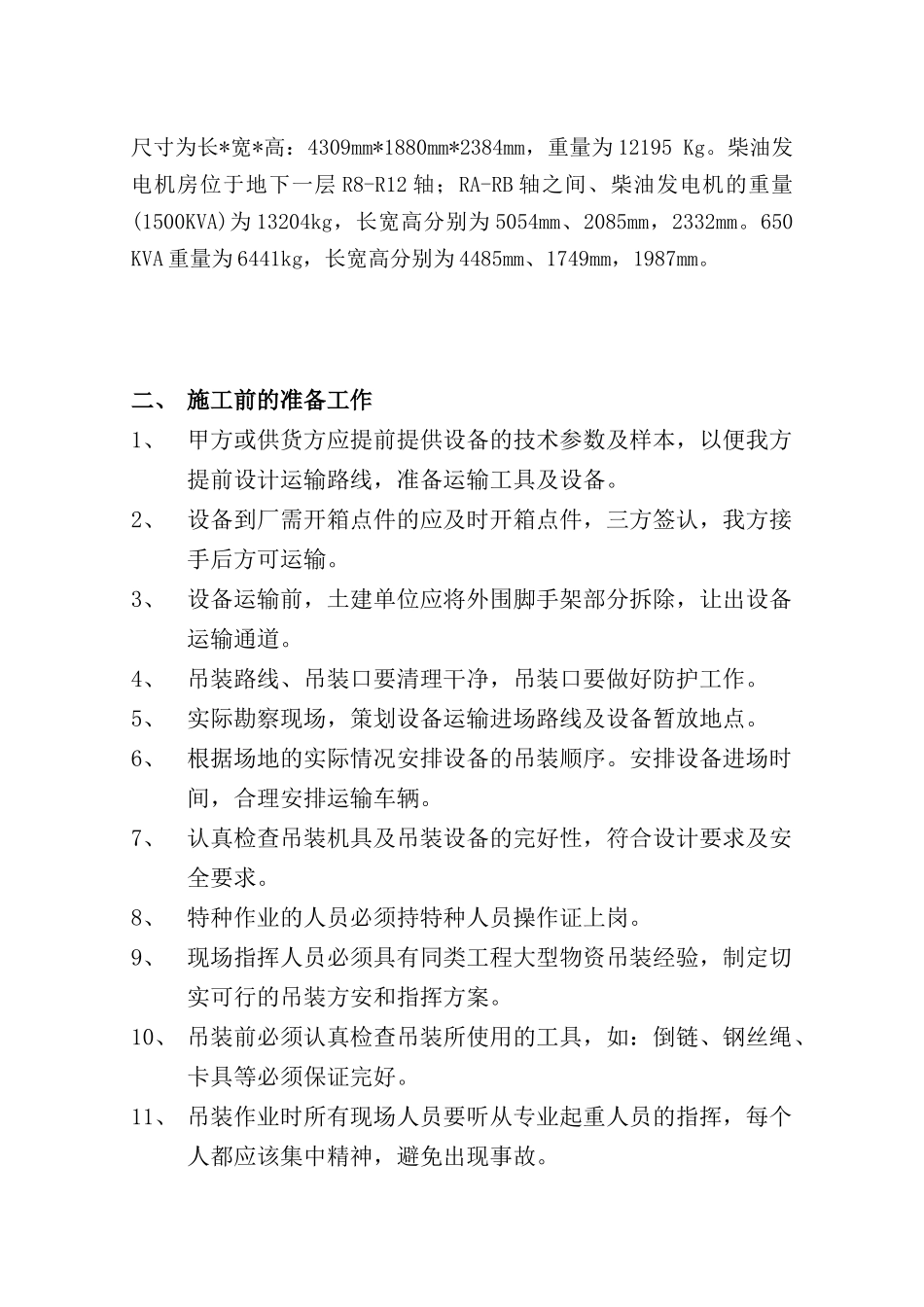

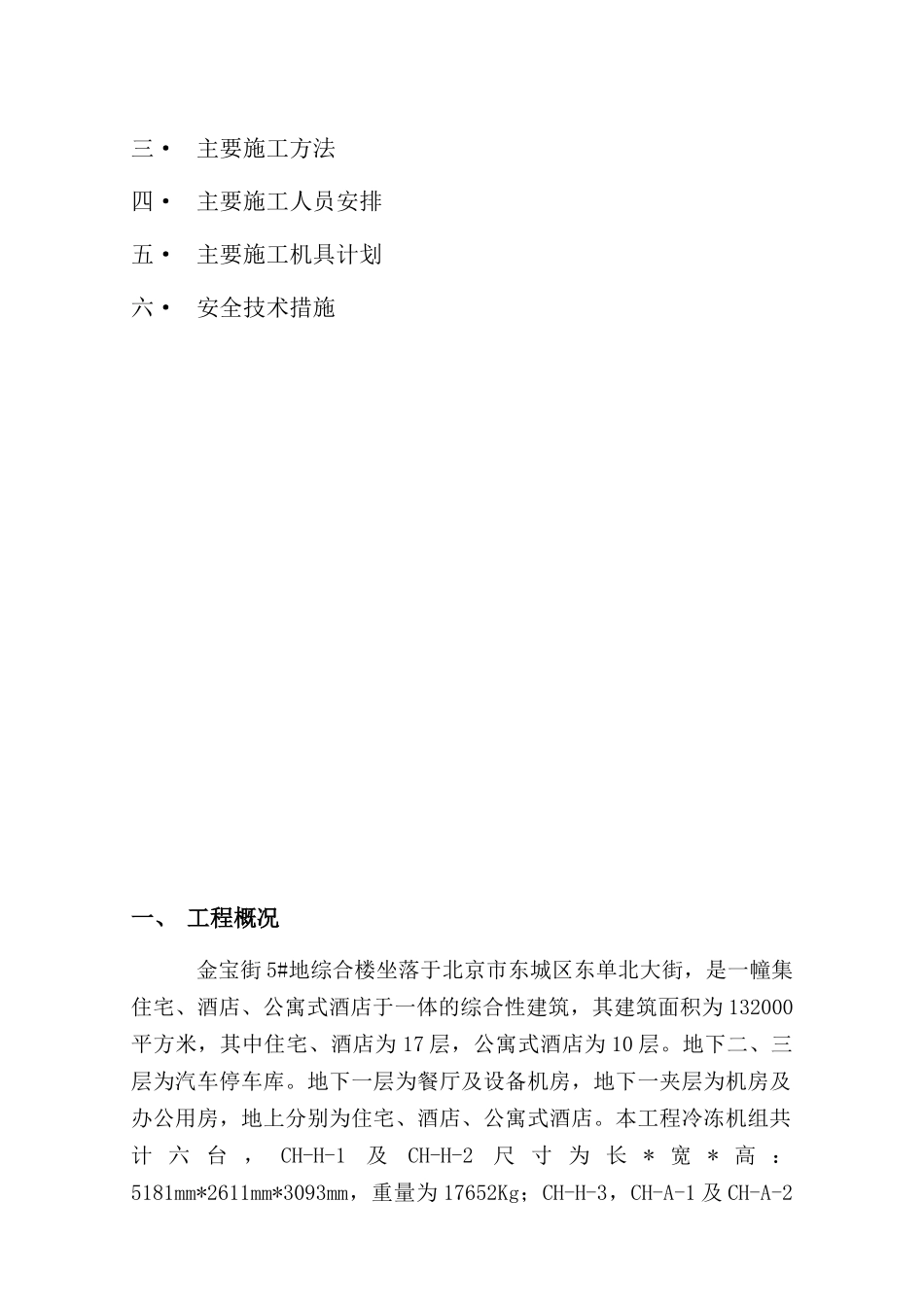

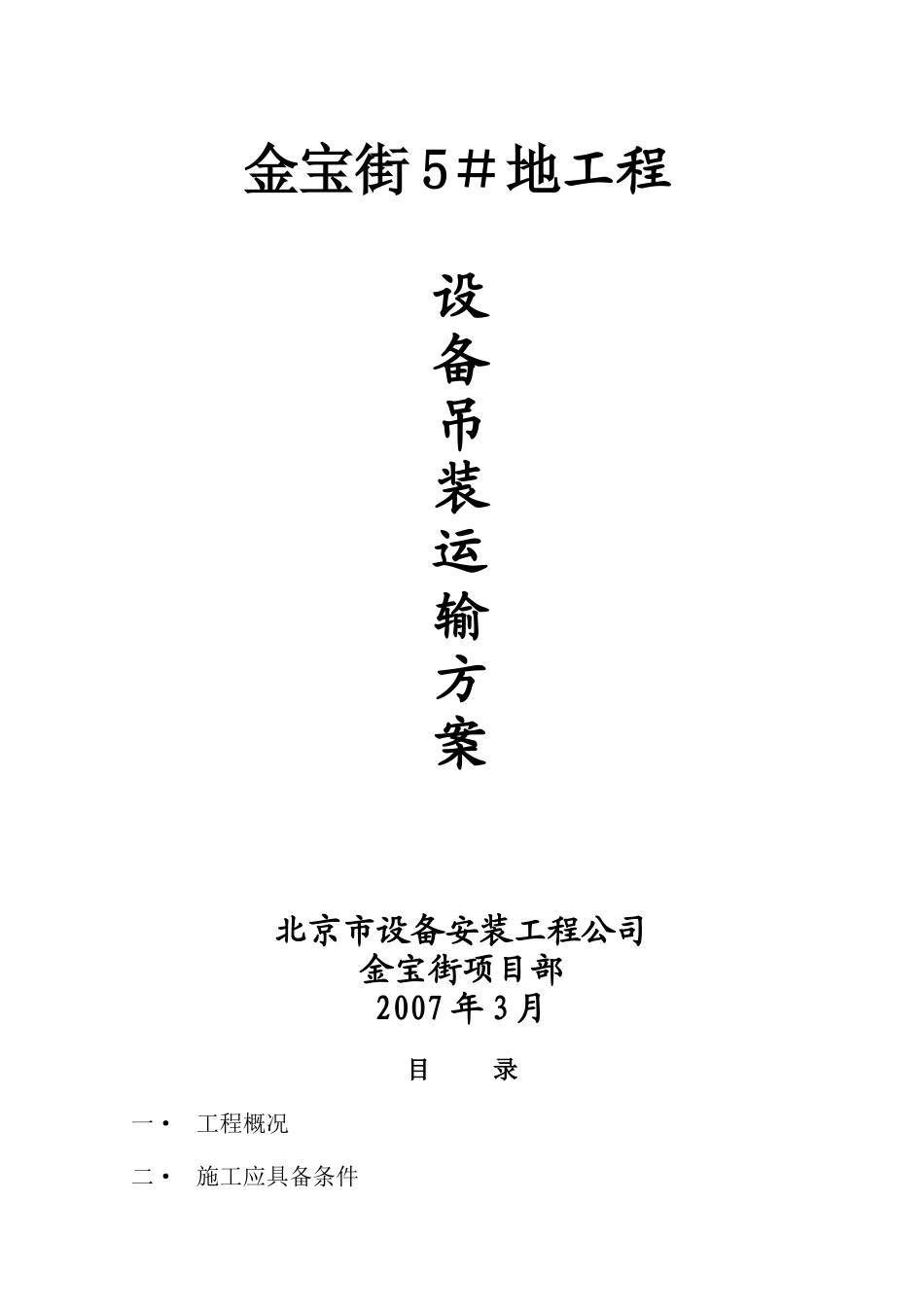

金宝街 5＃地工程设备吊装运输方案北京市设备安装工程公司金宝街项目部 2007 年 3 月目 录一· 工程概况二· 施工应具备条件三· 主要施工方法四· 主要施工人员安排五· 主要施工机具计划六· 安全技术措施一、 工程概况金宝街 5#地综合楼坐落于北京市东城区东单北大街，是一幢集住宅、酒店、公寓式酒店于一体的综合性建筑，其建筑面积为 132000平方米，其中住宅、酒店为 17 层，公寓式酒店为 10 层。地下二、三层为汽车停车库。地下一层为餐厅及设备机房，地下一夹层为机房及办公用房，地上分别为住宅、酒店、公寓式酒店。本工程冷冻机组共计 六 台 ， CH-H-1及CH-H-2尺 寸 为 长 * 宽 * 高 ：5181mm*2611mm*3093mm，重量为 17652Kg；CH-H-3，CH-A-1 及 CH-A-2尺寸为长*宽*高：4309mm*1880mm*2384mm，重量为 12195 Kg。柴油发电机房位于地下一层 R8-R12 轴；RA-RB 轴之间、柴油发电机的重量(1500KVA)为 13204kg，长宽高分别为 5054mm、2085mm，2332mm。650 KVA 重量为 6441kg，长宽高分别为 4485mm、1749mm，1987mm。二、 施工前的准备工作1、甲方或供货方应提前提供设备的技术参数及样本，以便我方提前设计运输路线，准备运输工具及设备。2、设备到厂需开箱点件的应及时开箱点件，三方签认，我方接手后方可运输。3、设备运输前，土建单位应将外围脚手架部分拆除，让出设备运输通道。4、吊装路线、吊装口要清理干净，吊装口要做好防护工作。5、实际勘察现场，策划设备运输进场路线及设备暂放地点。6、根据场地的实际情况安排设备的吊装顺序。安排设备进场时间，合理安排运输车辆。7、认真检查吊装机具及吊装设备的完好性，符合设计要求及安全要求。8、特种作业的人员必须持特种人员操作证上岗。9、现场指挥人员必须具有同类工程大型物资吊装经验，制定切实可行的吊装方安和指挥方案。10、 吊装前必须认真检查吊装所使用的工具，如：倒链、钢丝绳、卡具等必须保证完好。11、 吊装作业时所有现场人员要听从专业起重人员的指挥，每个人都应该集中精神，避免出现事故。12、 整体起吊至设备离开地面支撑物后停止起吊，进行全面检查索具及平衡情况并做好调整后再进行吊装。三、 主要施工方法1、设备由工地东北脚大门进入现场，再到工地的东南角，用80 吨吊车由设备口吊到地下一层。详见附图2、设备落到地下一层后，上到事先预制好的“底拍“上，利用滚杠和吨倒链将设备运到基础上就位。拖排驱动采...
