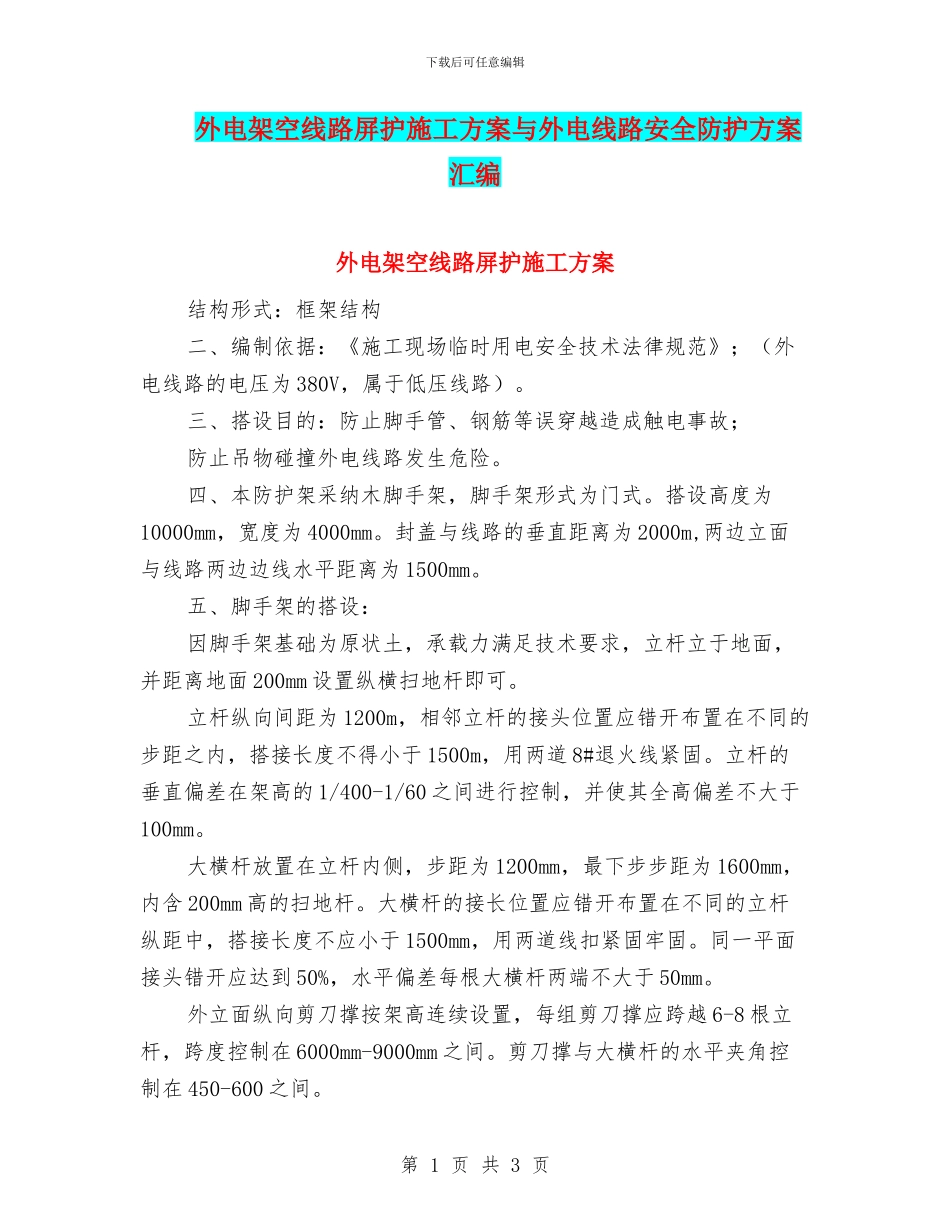

下载后可任意编辑外电架空线路屏护施工方案与外电线路安全防护方案汇编外电架空线路屏护施工方案结构形式：框架结构二、编制依据：《施工现场临时用电安全技术法律规范》；（外电线路的电压为 380V，属于低压线路）。三、搭设目的：防止脚手管、钢筋等误穿越造成触电事故；防止吊物碰撞外电线路发生危险。四、本防护架采纳木脚手架，脚手架形式为门式。搭设高度为10000mm，宽度为 4000mm。封盖与线路的垂直距离为 2000m,两边立面与线路两边边线水平距离为 1500mm。五、脚手架的搭设：因脚手架基础为原状土，承载力满足技术要求，立杆立于地面，并距离地面 200mm 设置纵横扫地杆即可。立杆纵向间距为 1200m，相邻立杆的接头位置应错开布置在不同的步距之内，搭接长度不得小于 1500m，用两道 8#退火线紧固。立杆的垂直偏差在架高的 1/400-1/60 之间进行控制，并使其全高偏差不大于100mm。大横杆放置在立杆内侧，步距为 1200mm，最下步步距为 1600mm，内含 200mm 高的扫地杆。大横杆的接长位置应错开布置在不同的立杆纵距中，搭接长度不应小于 1500mm，用两道线扣紧固牢固。同一平面接头错开应达到 50%，水平偏差每根大横杆两端不大于 50mm。外立面纵向剪刀撑按架高连续设置，每组剪刀撑应跨越 6-8 根立杆，跨度控制在 6000mm-9000mm 之间。剪刀撑与大横杆的水平夹角控制在 450-600 之间。第 1 页 共 3 页下载后可任意编辑在门架内部，从地面起设置 2/3 高度的横向剪刀撑。用设置剪刀撑的措施，来增强脚手架的整体刚度和稳定性。六、防护架的南侧面、上面用 5cm 厚或相当于 5cm 厚木版强度的材料封闭。为了警示起重机作业，防护架上方设置彩旗，夜间作业设彩泡，电压在 36V 以下。七、搭设人员：吴迪（监护、监督）、李井辉（架工班长）、樊利新、刘爽、刘汉石。八、脚手架搭设的剖面、立面示意图：第 2 页 共 3 页下载后可任意编辑外电线路安全防护方案我公司承建的广德恒旺钓具公司综合楼工程，位于前进东路南侧，四层框架结构。综合楼北侧有一处 10KV 高压线路。因施工现场一台塔吊大臂工作距离已超出外电线路，且在建工程的突出部位与外电线路之间水平距离仅为 1.7 米。根据施工临时用电安全技术法律规范JGJ46-2024 及施工现场实际情况，特进行如下安全防护措施：1、结合供电部门下发的告知单可知，高压线路与防护设施间嘴小水平距离为 0.7 米，故沿外电线路水平距离至少 0.7 米距离范围内搭...
