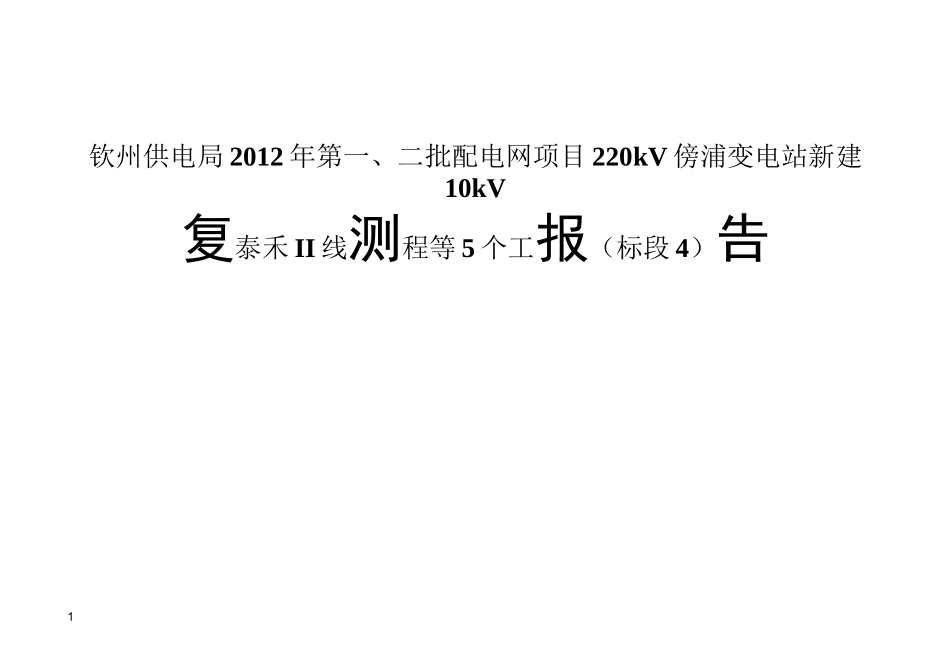

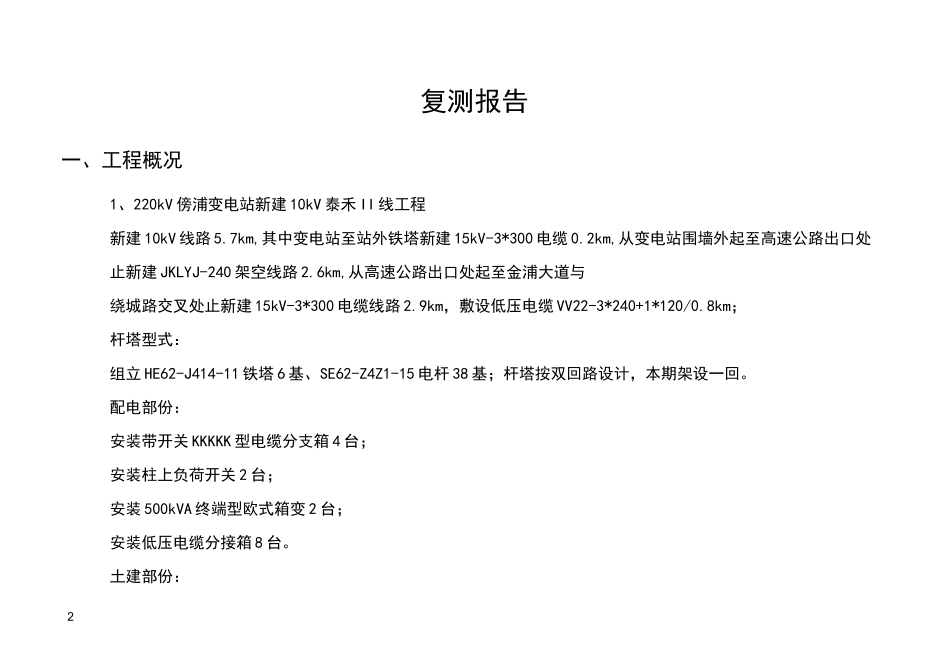

1钦州供电局 2012 年第一、二批配电网项目 220kV 傍浦变电站新建10kV复泰禾 II 线测程等 5 个工报（标段 4）告2复测报告一、工程概况1、220kV 傍浦变电站新建 10kV 泰禾 II 线工程新建 10kV 线路 5.7km,其中变电站至站外铁塔新建 15kV-3*300 电缆 0.2km,从变电站围墙外起至高速公路出口处止新建 JKLYJ-240 架空线路 2.6km,从高速公路出口处起至金浦大道与绕城路交叉处止新建 15kV-3*300 电缆线路 2.9km，敷设低压电缆 VV22-3*240+1*120/0.8km；杆塔型式：组立 HE62-J414-11 铁塔 6 基、SE62-Z4Z1-15 电杆 38 基；杆塔按双回路设计，本期架设一回。配电部份：安装带开关 KKKKK 型电缆分支箱 4 台；安装柱上负荷开关 2 台；安装 500kVA 终端型欧式箱变 2 台；安装低压电缆分接箱 8 台。土建部份：310kV 耐张转角铁塔基础 6 个、电杆底盘基础 38 个、C-PVC 电缆保护管道 2*50m（变电站内沿沟敷设，站外新建电缆保护管），带开关 KKKKK 型电缆分支箱基础 4 个，500kVA 终端型欧式箱变基础 2 个，低压电缆分接箱基础 8 个。跨越情况：本工程架空线路沿丘陵向北走线，无跨越情况；电缆线路沿市政管沟走线，无跨越情况。运输距离：平均汽车运输距离为：10km，平均人力运距为：0.3km。地形：架空丘陵 100%；土质：坚土 100%。2、220kV 傍浦变电站新建 10kV 越新线线路工程新建 10kV 线路 5.3km，其中变电站出口新建 15kV-3*300 电缆 0.2km，从变电站围墙外起至科园路口新建道路止新建 JKLYJ-240 架空线路 3.22km，从科园路口起至越州大道与越兴街交叉处止新建 15kV-3*300 电缆线路 1.68km、新建 15kV-3*120 分支电缆线路 0.2km；新建 1kV-3*240+1*120 型电力电缆 0.2km。杆塔型式：组立 HE62-J414-11 铁塔 3 基、HE62-J414-13 铁塔 5 基、SE62-Z4Z1-15 电杆 22 基、SE62-Z4Z1-18 电杆 28 基；杆塔按双回路设计，本期架设一回。配电部份：安装带开关 KKKKK 型电缆分支箱 3 台；安装柱上负荷开关 2 台；4安装容量为 500kVA 的美式箱变 1 台；安装低压电缆分接箱 2 台。土建部份：10kV 耐张转角铁塔基础 8 个、电杆基础 50 个、C-PVC 电缆保护管道 2*50m（变电站内沿沟敷设，站外新建电缆保护管）、带开关 KKKKK 型电缆分支箱基础 3 个、500kVA 美式箱变基础 1 个。跨越情况：本工程架空线路向东穿过木麻根工业园区，在工业园...
