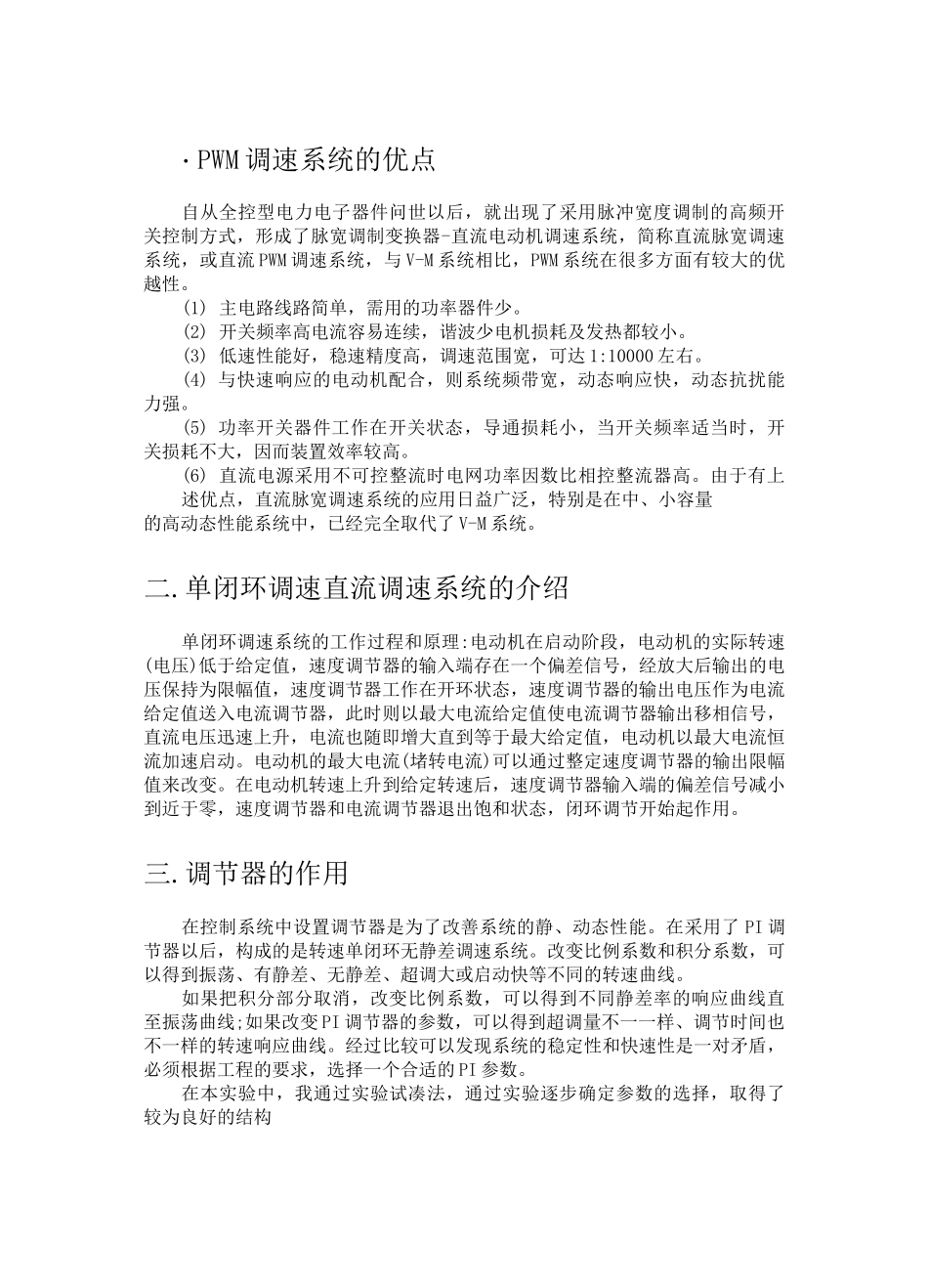

单闭环P和PI的PWM-M系统控制仿真_第1页
1/8

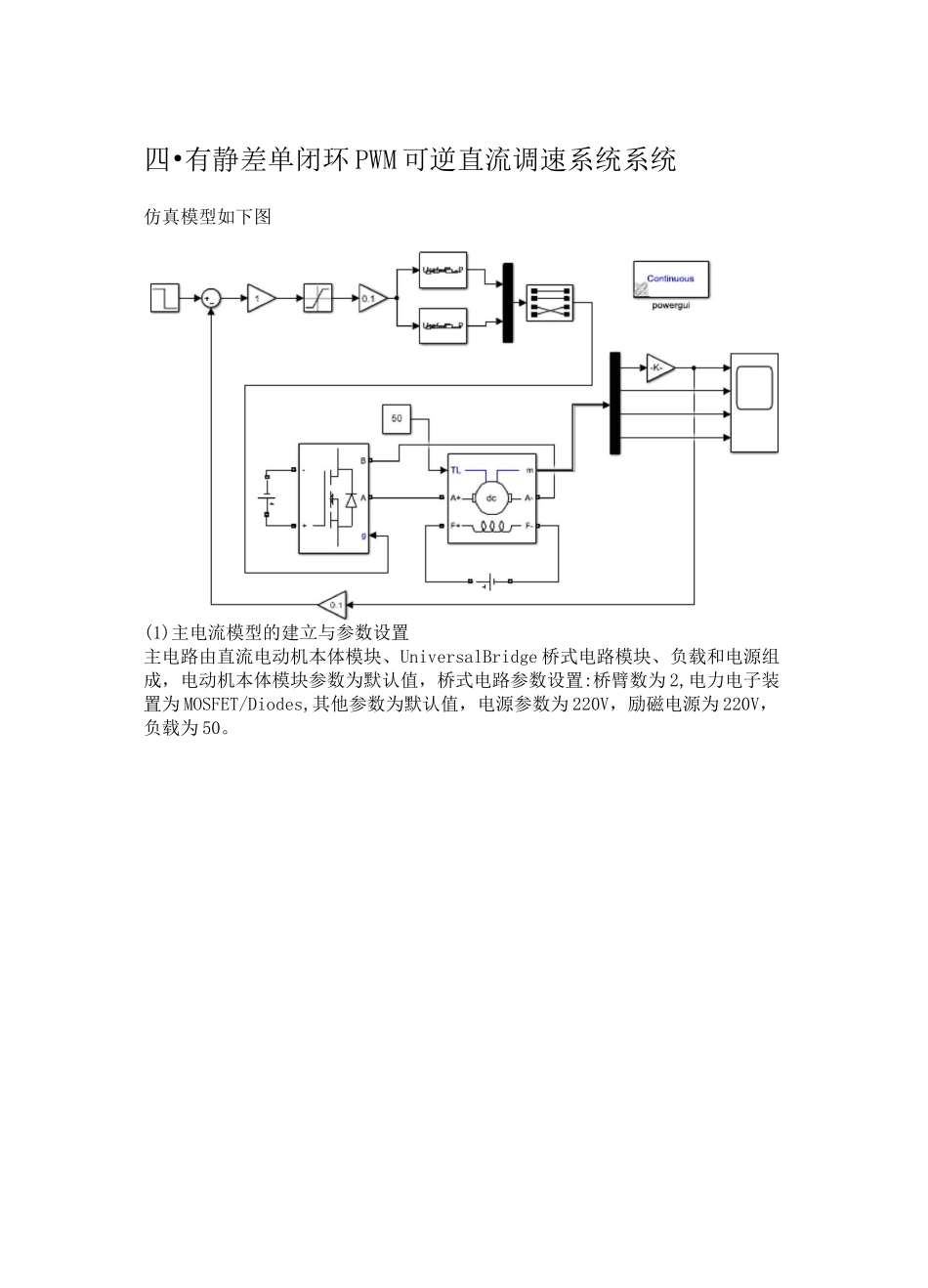

单闭环P和PI的PWM-M系统控制仿真_第2页
2/8

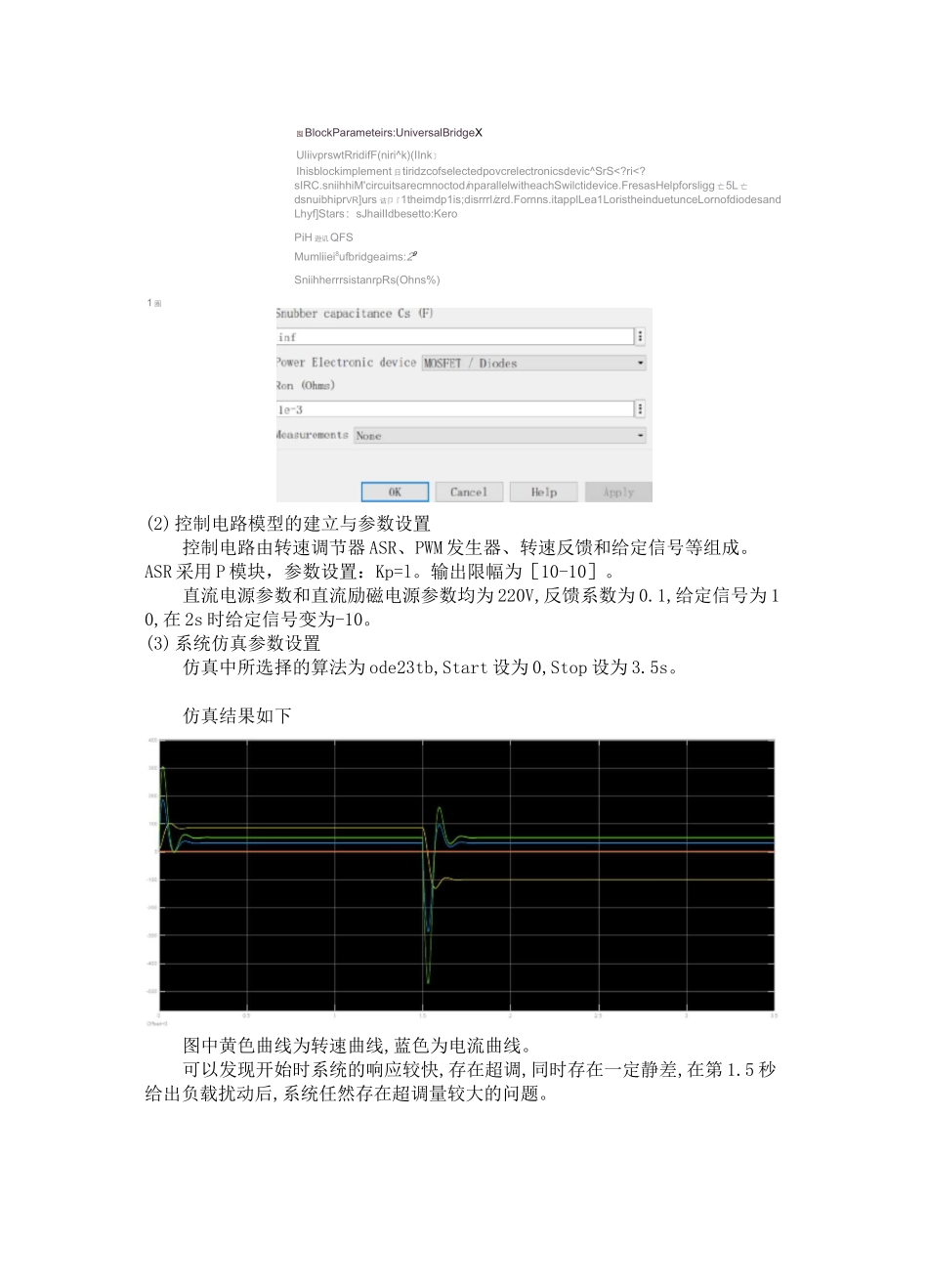

单闭环P和PI的PWM-M系统控制仿真_第3页
3/8
・PWM 调速系统的优点自从全控型电力电子器件问世以后,就出现了采用脉冲宽度调制的高频开关控制方式,形成了脉宽调制变换器-直流电动机调速系统,简称直流脉宽调速系统,或直流 PWM 调速系统,与 V-M 系统相比,PWM 系统在很多方面有较大的优越性。(1) 主电路线路简单,需用的功率器件少。(2) 开关频率高电流容易连续,谐波少电机损耗及发热都较小。(3) 低速性能好,稳速精度高,调速范围宽,可达 1:10000 左右。(4) 与快速响应的电动机配合,则系统频带宽,动态响应快,动态抗扰能力强。(5) 功率开关器件工作在开关状态,导通损耗小,当开关频率适当时,开关损耗不大,因而装置效率较高。(6) 直流电源采用不可控整流时电网功率因数比相控整流器高。由于有上述优点,直流脉宽调速系统的应用日益广泛,特别是在中、小容量的高动态性能系统中,已经完全取代了 V-M 系统。二.单闭环调速直流调速系统的介绍单闭环调速系统的工作过程和原理:电动机在启动阶段,电动机的实际转速(电压)低于给定值,速度调节器的输入端存在一个偏差信号,经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器,此时则以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到等于最大给定值,电动机以最大电流恒流加速启动。电动机的最大电流(堵转电流)可以通过整定速度调节器的输出限幅值来改变。在电动机转速上升到给定转速后,速度调节器输入端的偏差信号减小到近于零,速度调节器和电流调节器退出饱和状态,闭环调节开始起作用。三.调节器的作用在控制系统中设置调节器是为了改善系统的静、动态性能。在采用了 PI 调节器以后,构成的是转速单闭环无静差调速系统。改变比例系数和积分系数,可以得到振荡、有静差、无静差、超调大或启动快等不同的转速曲线。如果把积分部分取消,改变比例系数,可以得到不同静差率的响应曲线直至振荡曲线;如果改变 PI 调节器的参数,可以得到超调量不一一样、调节时间也不一样的转速响应曲线。经过比较可以发现系统的稳定性和快速性是一对矛盾,必须根据工程的要求,选择一个合适的 PI 参数。在本实验中,我通过实验试凑法,通过实验逐步确定参数的选择,取得了较为良好的结构四•有静差单闭环 PWM 可逆直流调速系统系统仿真模型如下图(1)主电流模型的建立与参数设置主电路由直流电动机本体模块、UniversalBridge 桥式电路...
