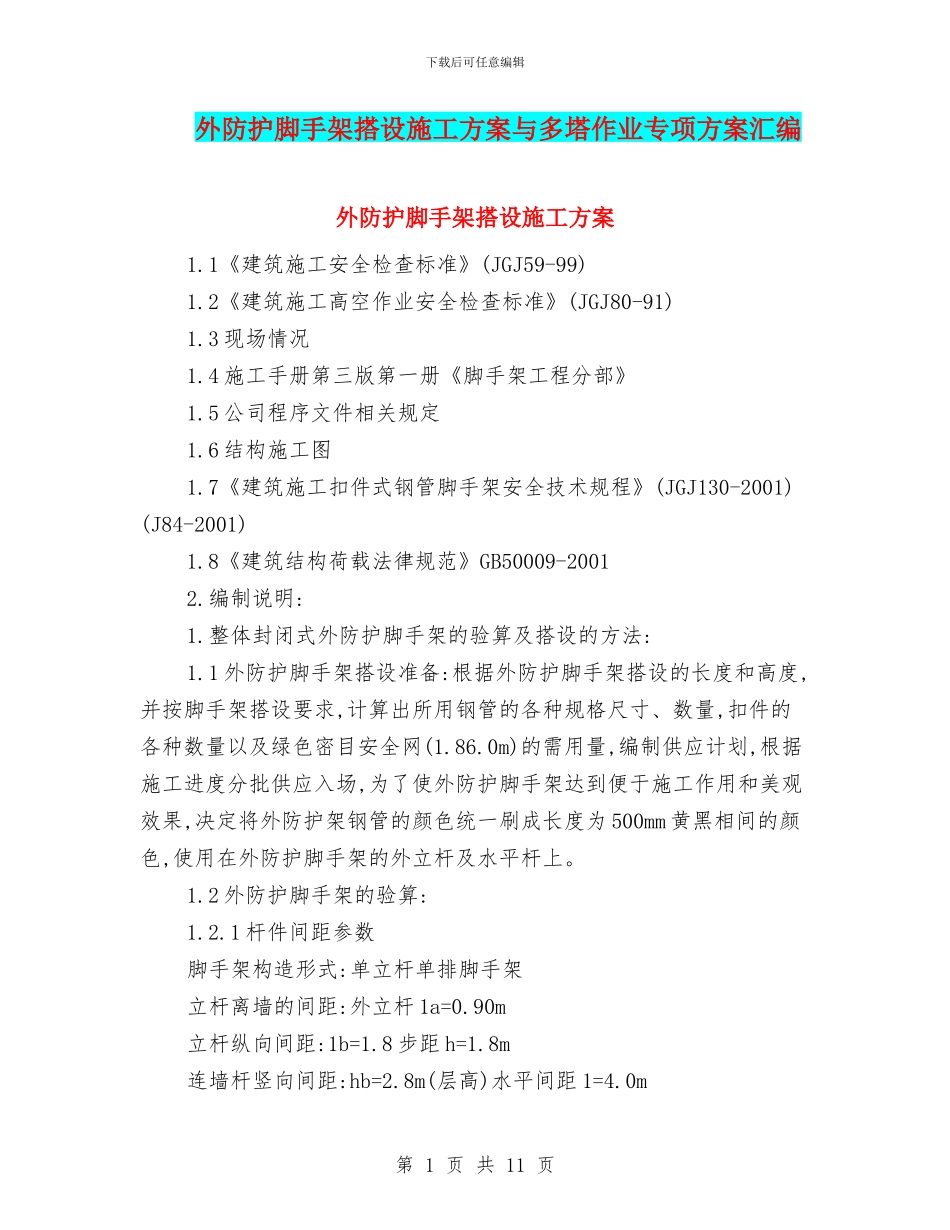

下载后可任意编辑外防护脚手架搭设施工方案与多塔作业专项方案汇编外防护脚手架搭设施工方案1.1《建筑施工安全检查标准》(JGJ59-99)1.2《建筑施工高空作业安全检查标准》(JGJ80-91)1.3 现场情况1.4 施工手册第三版第一册《脚手架工程分部》1.5 公司程序文件相关规定1.6 结构施工图1.7《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130-2001)(J84-2001)1.8《建筑结构荷载法律规范》GB50009-20012.编制说明:1.整体封闭式外防护脚手架的验算及搭设的方法:1.1 外防护脚手架搭设准备:根据外防护脚手架搭设的长度和高度,并按脚手架搭设要求,计算出所用钢管的各种规格尺寸、数量,扣件的各种数量以及绿色密目安全网(1.86.0m)的需用量,编制供应计划,根据施工进度分批供应入场,为了使外防护脚手架达到便于施工作用和美观效果,决定将外防护架钢管的颜色统一刷成长度为 500mm 黄黑相间的颜色,使用在外防护脚手架的外立杆及水平杆上。1.2 外防护脚手架的验算:1.2.1 杆件间距参数脚手架构造形式:单立杆单排脚手架立杆离墙的间距:外立杆 1a=0.90m立杆纵向间距:1b=1.8 步距 h=1.8m连墙杆竖向间距:hb=2.8m(层高)水平间距 1=4.0m第 1 页 共 11 页下载后可任意编辑脚手架搭设高度 Hd=18m,采纳￠483.5 钢管,材料为 Q235 级钢,地面粗糙度 B 类基本风压 W0=0.35kN/m2,1.86.0m 绿色密目安全网,网目尺寸为 5.05.0mm,绳径 3.2mm,自重 0.01kN/m2,外立面采纳安全网全封闭。1.2.2 脚手架的荷载计算考虑到搭设脚手架及结构施工时利用外墙防护脚手架，施工均布活荷载取 gk=1.0kN/㎡,按一跨考虑。查《建筑施工扣件式钢管脚手架安全技术法律规范》附录 A 表 A-1、表。2.1-1、表 4.2.1-2g1k=0.1467kN/mg2k=0.14kN/mg3k=0.01kN/㎡2.0=0.02kN/m(1)恒荷载标准值计算NG1K=Hdg1k=180.1467=2.64kNNG2K=Hdg3k+n1lag2K=180.02+10.141.8=0.612kN(2)施工荷载标准值计算NQK=n1Lahqk=10.91.81.0=1.62Kn1.2.3 立杆稳定脚手架以相等的步距、柱距、排距、连墙件间距搭接、底层的立柱段所受的压力最大脚手架的验算部位。计算立杆段的轴心压力设计值N=1.2(NG1K+NG2K)+0.851.4NQiK=1.2(2.64+0.612)0.851.41.62=5.83kN1.2.4 立杆稳定性验算立杆截面面积 A=4.8910㎜2 回转半径 I=15.8㎜钢材抗压强度设计值 fc=205kN/㎜2 立杆计算长度附加系数k=1.155单杆计算长度系数?=1.50立杆步距 h=1.80m第 2 页 共 11 页下载后可任意编辑立杆计算长度 l0=k?h=1.1551...
