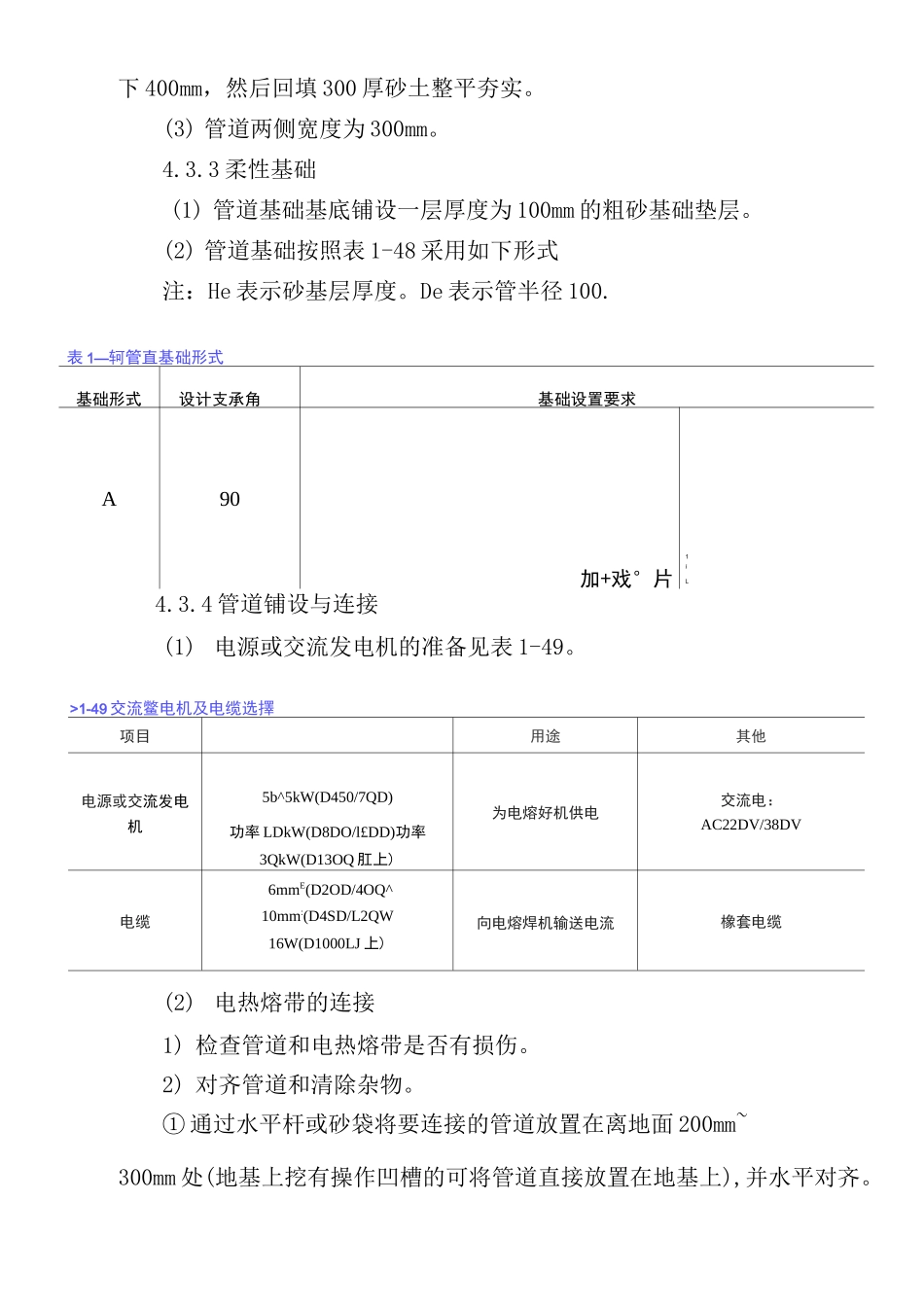

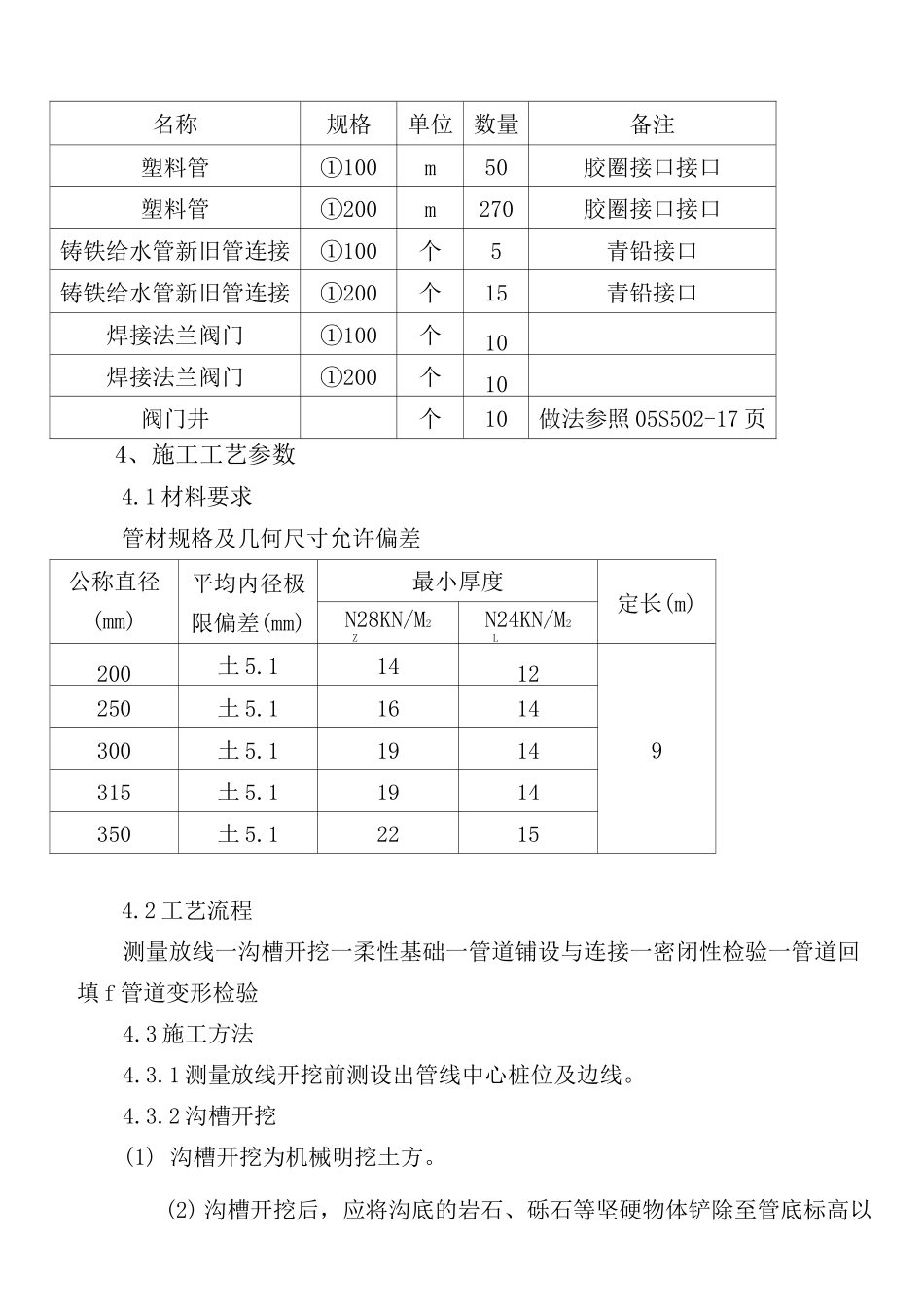

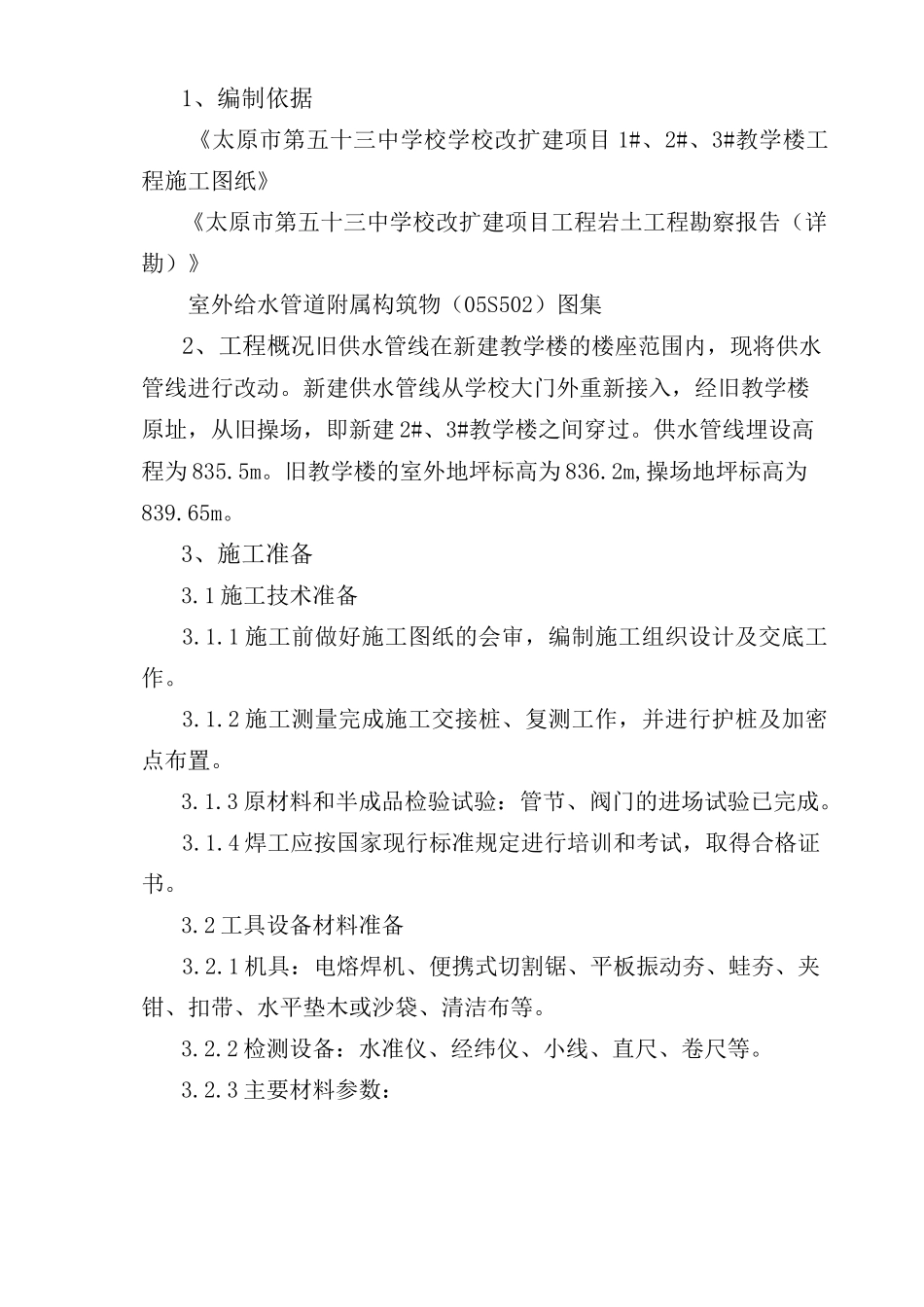

1、编制依据《太原市第五十三中学校学校改扩建项目 1#、2#、3#教学楼工程施工图纸》《太原市第五十三中学校改扩建项目工程岩土工程勘察报告（详勘）》室外给水管道附属构筑物（05S502）图集2、工程概况旧供水管线在新建教学楼的楼座范围内，现将供水管线进行改动。新建供水管线从学校大门外重新接入，经旧教学楼原址，从旧操场，即新建 2#、3#教学楼之间穿过。供水管线埋设高程为 835.5m。旧教学楼的室外地坪标高为 836.2m,操场地坪标高为839.65m。3、施工准备3.1 施工技术准备3.1.1 施工前做好施工图纸的会审，编制施工组织设计及交底工作。3.1.2 施工测量完成施工交接桩、复测工作，并进行护桩及加密点布置。3.1.3 原材料和半成品检验试验：管节、阀门的进场试验已完成。3.1.4 焊工应按国家现行标准规定进行培训和考试，取得合格证书。3.2 工具设备材料准备3.2.1 机具：电熔焊机、便携式切割锯、平板振动夯、蛙夯、夹钳、扣带、水平垫木或沙袋、清洁布等。3.2.2 检测设备：水准仪、经纬仪、小线、直尺、卷尺等。3.2.3 主要材料参数：名称规格单位数量备注塑料管①100m50胶圈接口接口塑料管①200m270胶圈接口接口铸铁给水管新旧管连接①100个5青铅接口铸铁给水管新旧管连接①200个15青铅接口焊接法兰阀门①100个10焊接法兰阀门①200个10阀门井个10做法参照 05S502-17 页4、施工工艺参数4.1 材料要求管材规格及几何尺寸允许偏差公称直径(mm)平均内径极限偏差(mm)最小厚度定长(m)N28KN/M2ZN24KN/M2L200土 5.114129250土 5.11614300土 5.11914315土 5.11914350土 5.122154.2 工艺流程测量放线一沟槽开挖一柔性基础一管道铺设与连接一密闭性检验一管道回填 f 管道变形检验4.3 施工方法4.3.1 测量放线开挖前测设出管线中心桩位及边线。4.3.2 沟槽开挖(1) 沟槽开挖为机械明挖土方。(2) 沟槽开挖后，应将沟底的岩石、砾石等坚硬物体铲除至管底标高以下 400mm，然后回填 300 厚砂土整平夯实。(3) 管道两侧宽度为 300mm。4.3.3 柔性基础(1) 管道基础基底铺设一层厚度为 100mm 的粗砂基础垫层。(2) 管道基础按照表 1-48 采用如下形式注：He 表示砂基层厚度。De 表示管半径 100.表 1—轲管直基础形式基础形式设计支承角基础设置要求A90加+戏°片1iL4.3.4 管道铺设与连接(1) 电源或交流发电机的准备见表 1-49。>1-49 交流鳖电机及电缆选擇项目用途其他电源或交流发电机5b^5kW(D450/7QD)功率 LDkW(D8DO/l£D...
