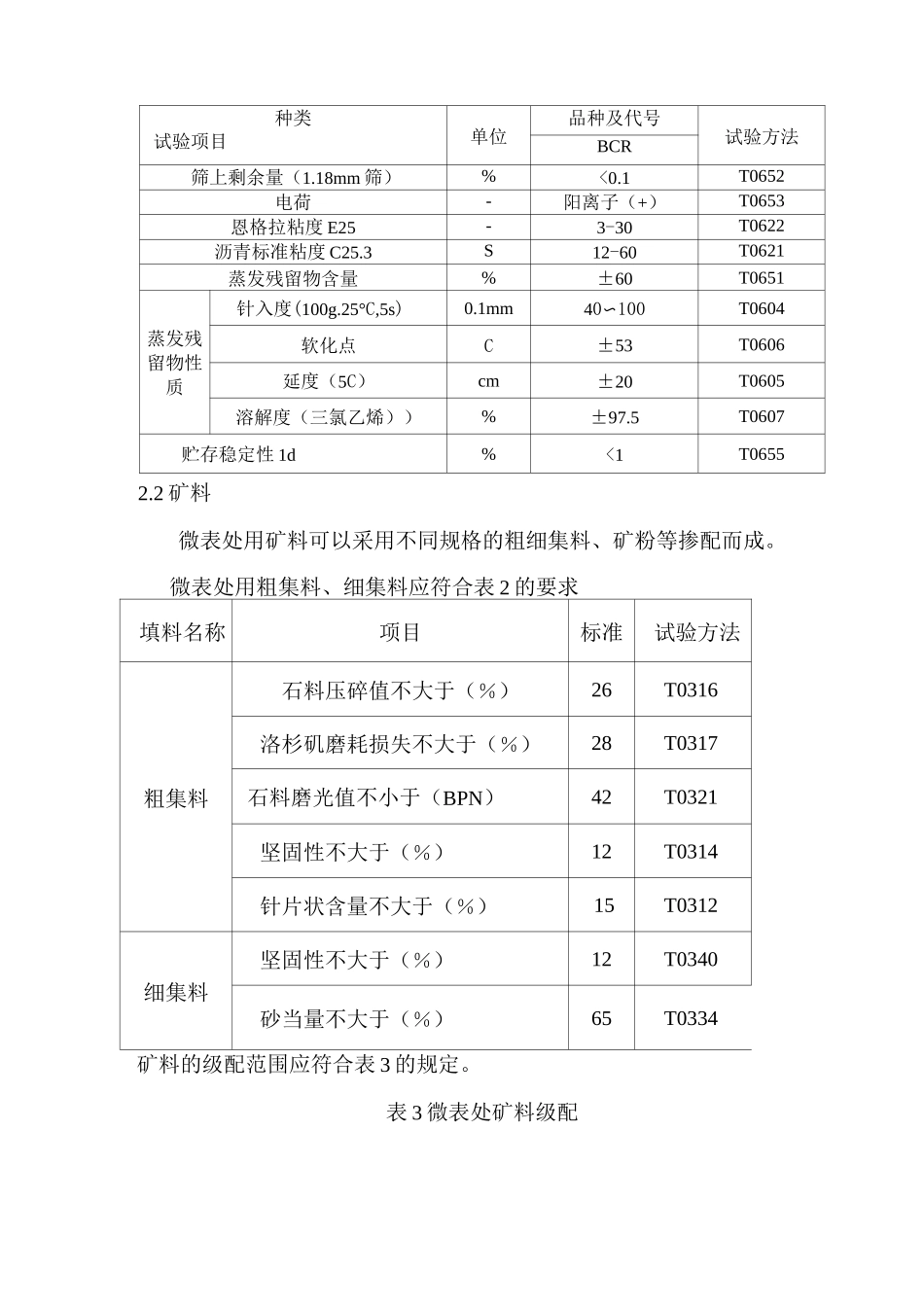

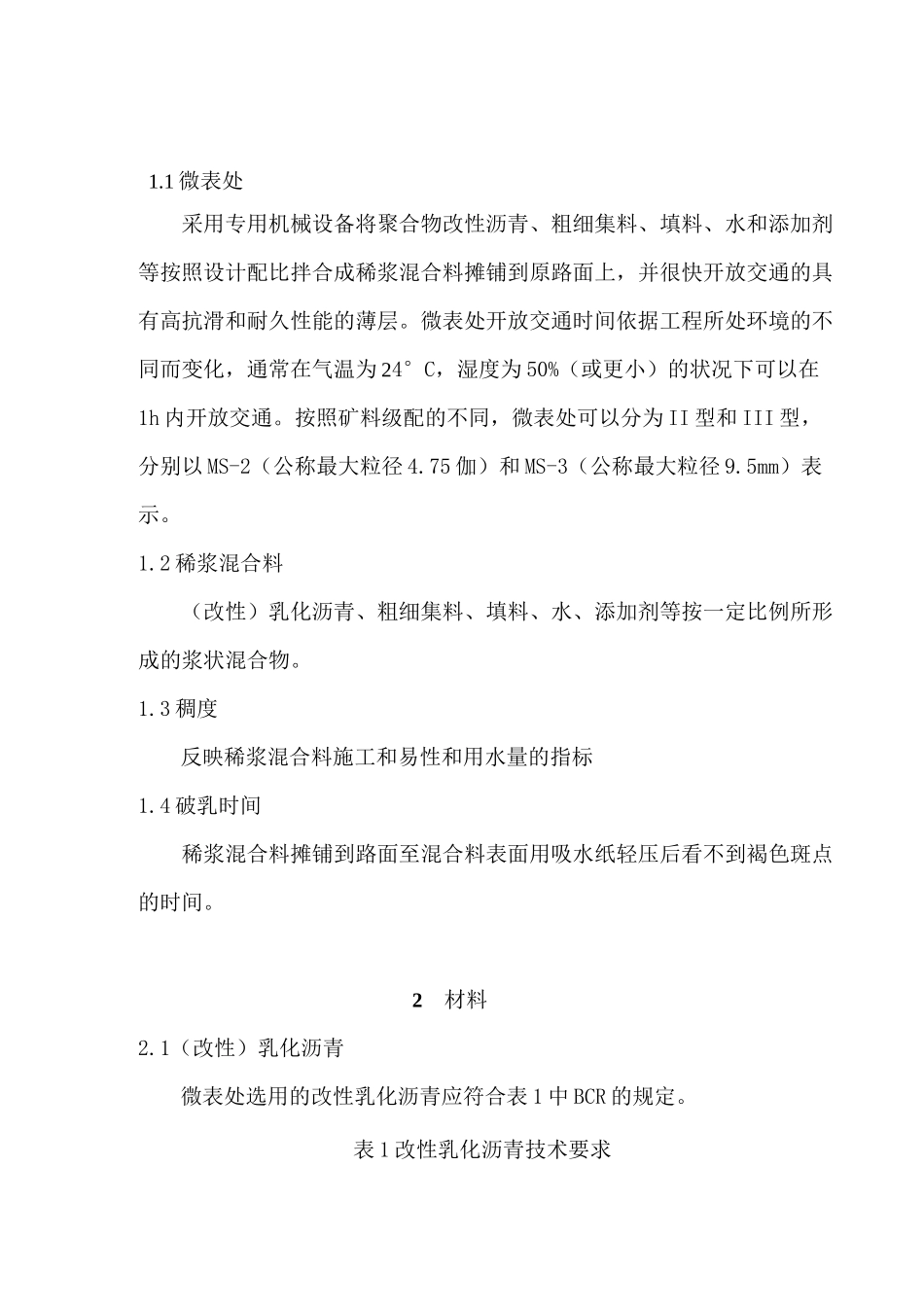

微表处技术指南1.1 微表处采用专用机械设备将聚合物改性沥青、粗细集料、填料、水和添加剂等按照设计配比拌合成稀浆混合料摊铺到原路面上，并很快开放交通的具有高抗滑和耐久性能的薄层。微表处开放交通时间依据工程所处环境的不同而变化，通常在气温为 24°C，湿度为 50%（或更小）的状况下可以在1h 内开放交通。按照矿料级配的不同，微表处可以分为 II 型和 III 型，分别以 MS-2（公称最大粒径 4.75 伽）和 MS-3（公称最大粒径 9.5mm）表示。1.2 稀浆混合料（改性）乳化沥青、粗细集料、填料、水、添加剂等按一定比例所形成的浆状混合物。1.3 稠度反映稀浆混合料施工和易性和用水量的指标1.4 破乳时间稀浆混合料摊铺到路面至混合料表面用吸水纸轻压后看不到褐色斑点的时间。2材料2.1（改性）乳化沥青微表处选用的改性乳化沥青应符合表 1 中 BCR 的规定。表 1 改性乳化沥青技术要求种类试验项目单位品种及代号试验方法BCR筛上剩余量（1.18mm 筛）%<0.1T0652电荷-阳离子（+）T0653恩格拉粘度 E25-3-30T0622沥青标准粘度 C25.3S12-60T0621蒸发残留物含量%±60T0651蒸发残留物性质针入度(100g.25°C,5s)0.1mm40〜100T0604软化点C±53T0606延度（5C）cm±20T0605溶解度（三氯乙烯））%±97.5T0607贮存稳定性 1d%<1T06552.2 矿料微表处用矿料可以采用不同规格的粗细集料、矿粉等掺配而成。微表处用粗集料、细集料应符合表 2 的要求填料名称项目标准试验方法粗集料石料压碎值不大于（％）26T0316洛杉矶磨耗损失不大于（％）28T0317石料磨光值不小于（BPN）42T0321坚固性不大于（％）12T0314针片状含量不大于（％）15T0312细集料坚固性不大于（％）12T0340砂当量不大于（％）65T0334矿料的级配范围应符合表 3 的规定。表 3 微表处矿料级配级配类型通过下列筛孔（mm）的质量百分比（％）9.54.752.361.180.60.30.150.075MS-310070〜9045~7028~5019~3412~257~185~152.3 填料微表处矿料中可以掺加矿粉、水泥、消石灰等填料。填料应干燥、疏松，无结团，并应符合《公路沥青路面施工技术规范》（JTGF40）中的相关要求。矿粉的主要作用是改善矿料级配。水泥、消石灰等具有化学活性的填料的主要作用是调整稀浆混合料的可拌合时间、成浆状态和成型速度等。填料的掺加量必须通过混合料设计试验确定。2.4 添加剂添加剂的主要作用是调节稀浆混合料可拌合时间、破乳速度、开放交通时间等施工性能，并在一定程度上改变混合料的路用...
