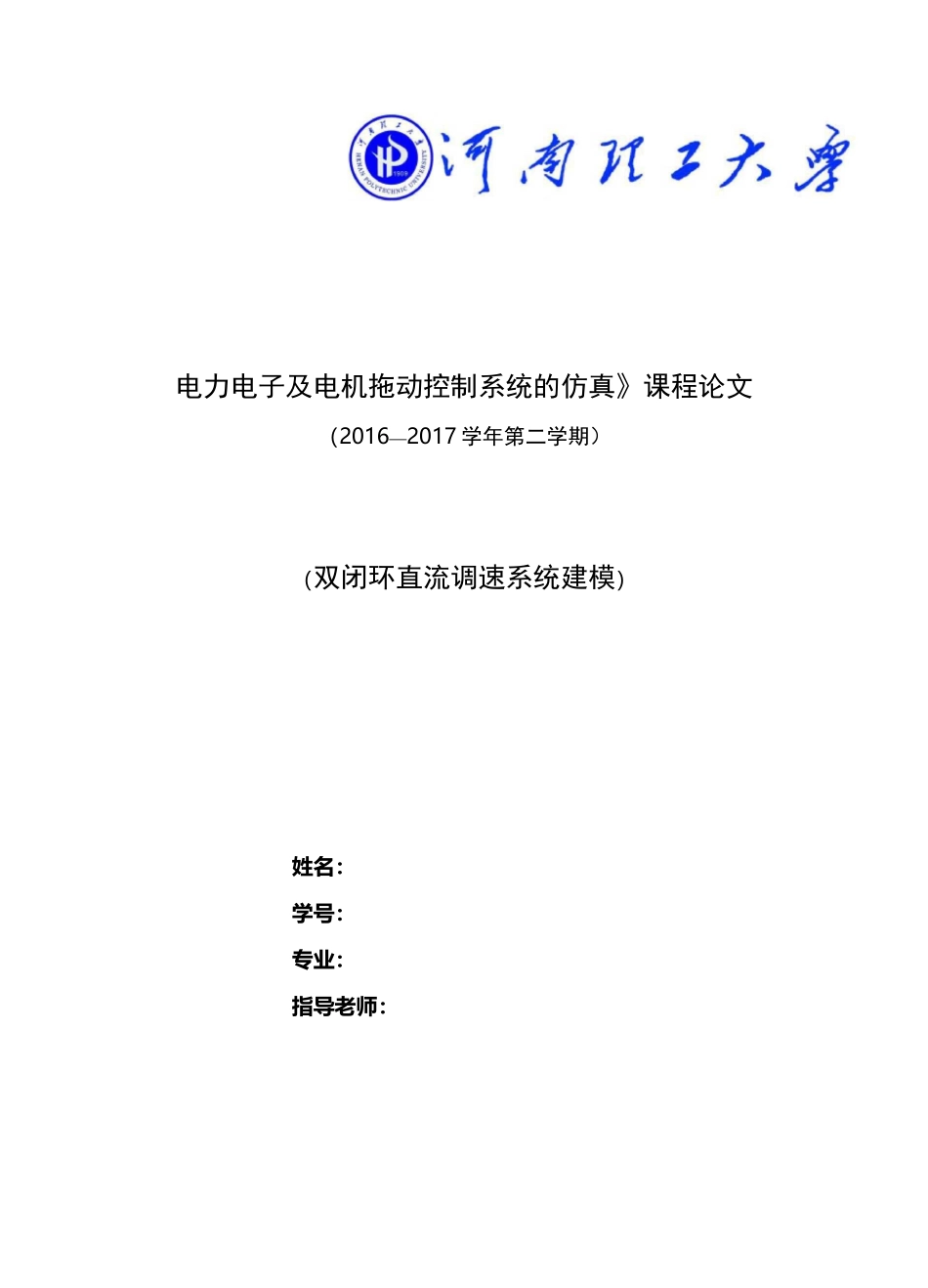

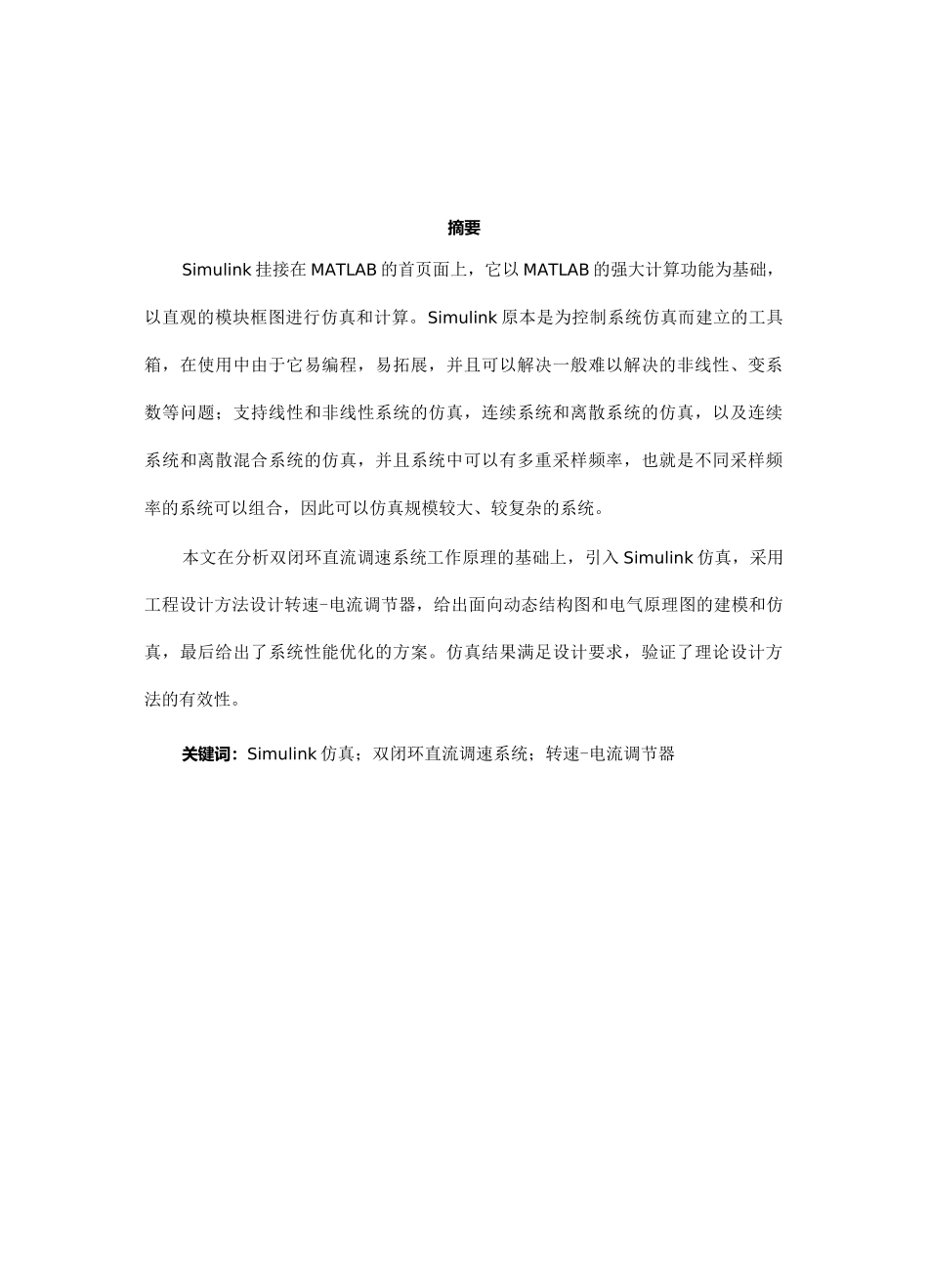

电力电子及电机拖动控制系统的仿真》课程论文（2016—2017 学年第二学期）（双闭环直流调速系统建模）姓名：学号：专业：指导老师：摘要Simulink 挂接在 MATLAB 的首页面上，它以 MATLAB 的强大计算功能为基础，以直观的模块框图进行仿真和计算。Simulink 原本是为控制系统仿真而建立的工具箱，在使用中由于它易编程，易拓展，并且可以解决一般难以解决的非线性、变系数等问题；支持线性和非线性系统的仿真，连续系统和离散系统的仿真，以及连续系统和离散混合系统的仿真，并且系统中可以有多重采样频率，也就是不同采样频率的系统可以组合，因此可以仿真规模较大、较复杂的系统。本文在分析双闭环直流调速系统工作原理的基础上，引入 Simulink 仿真，采用工程设计方法设计转速-电流调节器，给出面向动态结构图和电气原理图的建模和仿真，最后给出了系统性能优化的方案。仿真结果满足设计要求，验证了理论设计方法的有效性。关键词：Simulink 仿真；双闭环直流调速系统；转速-电流调节器111. 选题意义2.....................................................................................系统工作原理 33..............................................................................................................仿真模型构建和参数设计 63.1 电流调节器设计 73.2 转速调节器设计 74..............................................................................................................仿真结果与分析 84.1 面向系统动态结构图的仿真及结果分析 84.2 面向系统电气原理图的仿真结果及分析 104.3 系统性能优化 125.总结参考文献1双闭环直流调速系统建模1.选题意义在工业生产中,需要高性能速度控制的电力拖动场合,直流调速系统，特别是双闭环直流调速系统发挥着极为重要的作用。转速、电流双闭环调速系统是 20 世纪 60 年代在国外出现的一种新型调速系统。70 年代以来,在我国的冶金、机械、制造以及印染工业等领域得到日益广泛的应用。双闭环调速系统是由单闭环自动调速系统发展而来的。它通过转速和电流两个调节器分别引入转速负反馈和电流负反馈，并构成双闭环系统。从而有效的改善电机性能，使电机特性曲线变硬，以满足复杂环境下对电机性能的要求。20 世纪 90 年代前的大约 50 年的时间里，直流电动机几乎是唯一的一种能实现高性能拖动控制的电动机，直流电动机的定子磁场和转子磁...
