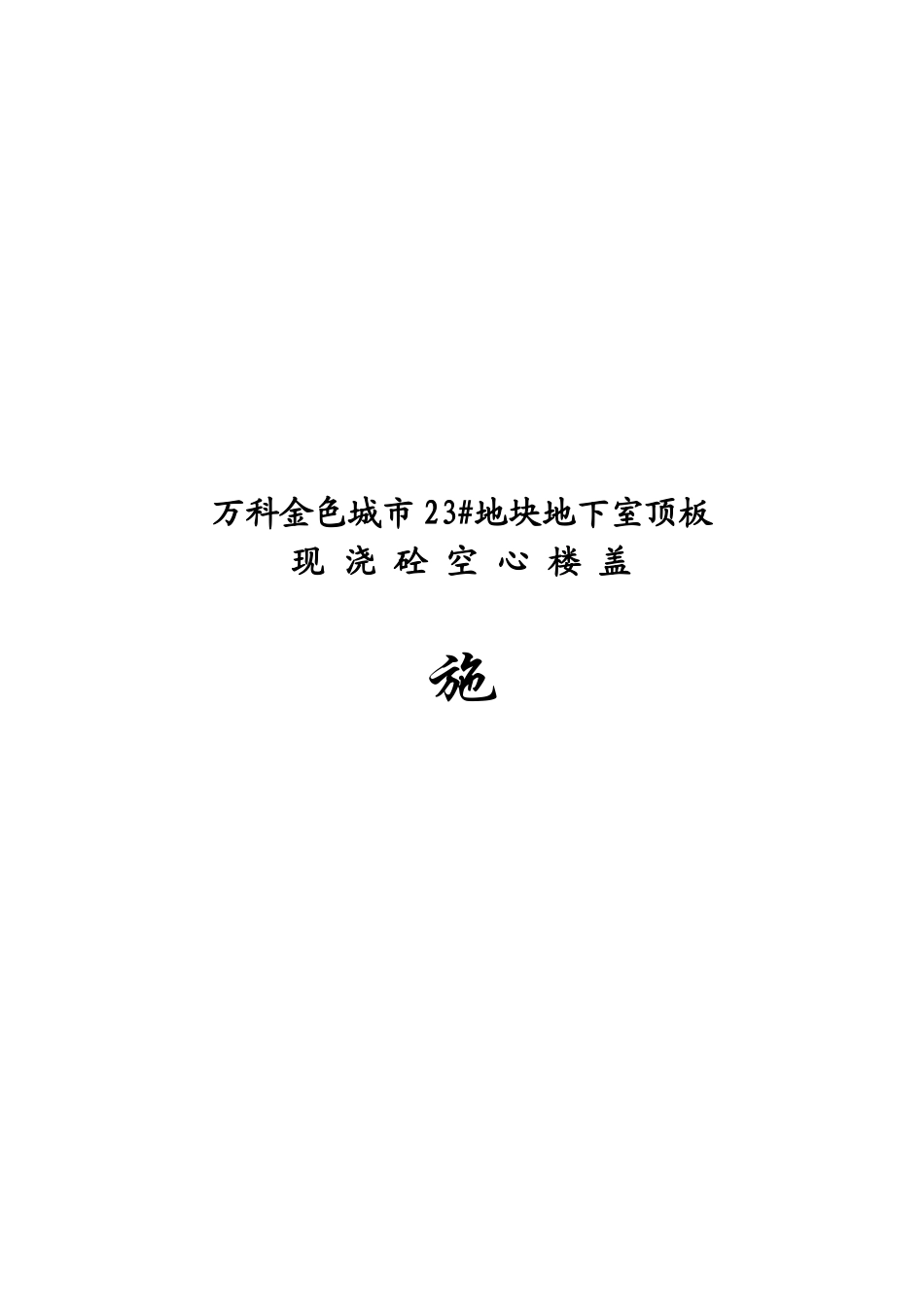

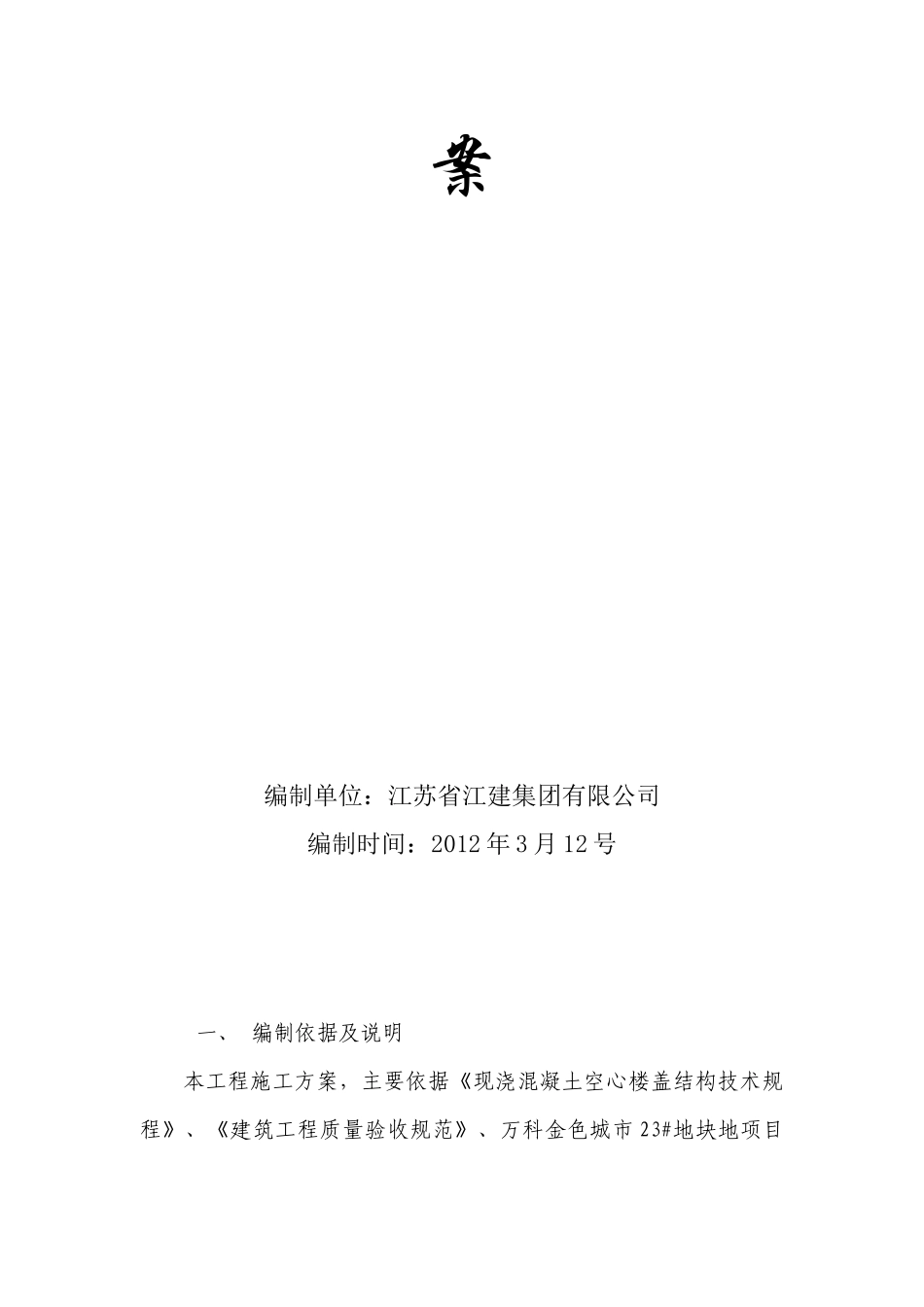

万科金色城市 23#地块地下室顶板现 浇 砼 空 心 楼 盖施工方案编制单位：江苏省江建集团有限公司编制时间：2012 年 3 月 12 号一、 编制依据及说明本工程施工方案，主要依据《现浇混凝土空心楼盖结构技术规程》、《建筑工程质量验收规范》、万科金色城市 23#地块地项目图纸以及国家相关文件、规范、规定等一系列的要求编制。二、工程概况本 工 程 由 武 汉 万 科 新 里 程 房 地 产 开 发 有 限 公 司 投资建设。该工程位于武汉洪山区长江村。主体为框剪结构，其中纯地下室顶板楼板采用现浇砼空心楼板。高分子合金芯模采用H220B、H300B 两种型号，长 1000mm、500mm 二种规格，空心率小于等于 50％。三、施工方案1、施工顺序：现浇砼空心楼盖的施工顺序为：测量放线→搭设模脚支撑系统→安装底模板→在模板上弹线,确定芯模的安装位置，底板钢筋及管线预埋的位置并弹好墨线→绑扎底板钢筋、设置钢筋保护层垫块→安装芯模模座和预埋管线→绑扎纵横肋的钢筋网片→底层钢筋验收→安装、固定芯模→绑扎面层钢筋、做好预留预埋→搭设施工架空便道、安装砼输送管→浇捣混凝土→混凝土养护、拆模2、主要施工方法：2.1 施工测量：a、将轴线位置和标高从设定的控制点引测到施工层。2.2、模板支撑系统：a、根据无梁楼盖的设计厚度,进行竖向和侧向稳定性计算，设计模板与支撑。b、本无梁楼盖采用的是扣件式钢管脚手架支撑系统，钢管采用的是Ф48 钢管，厚度不少于 3.5MM。c、立竿尽量采用通长钢管，如果需要搭接，其搭接部分的长度不应小于 1 米，并采用不少于两个旋转扣件固定，端部扣件至杆件的边缘不得少于 100mm。 脚手架的立杆间距不得大于 1000 mm。经验值一般取 700mm～800mm 。d、完成以上架体搭设后，还必须按照规范设置剪刀撑。2.3、钢筋的制作及安装：（另详）a．钢筋绑扎顺序：1）摆放沿芯模方向的板底主受力筋；2）绑扎垂直于芯模方向的板底次受力钢筋，垫好保护层垫块；3）采用 10＃铁丝按图一所示穿过模板将底板钢筋绑扎在大横杆或小横杆上；4）绑扎芯模肋片钢筋，并将肋片内单肢箍每隔一个与上下肋片纵筋焊接。b．绑扎完板面钢筋后，即可使底筋、肋片钢筋、板面钢筋形成一个可受临时施工荷载的空间结构，铺上竹架板后可作为临时道路，以方便操作和防止踩坏芯模。C．钢筋绑扎后，严禁在上面踩踏，以保证负筋、面筋位置的正确。d。楼板上部钢筋在跨中处搭接，下部通常钢筋采用焊接。 图一（跨...
