链式运输机传动装置的设计说明书VIP免费

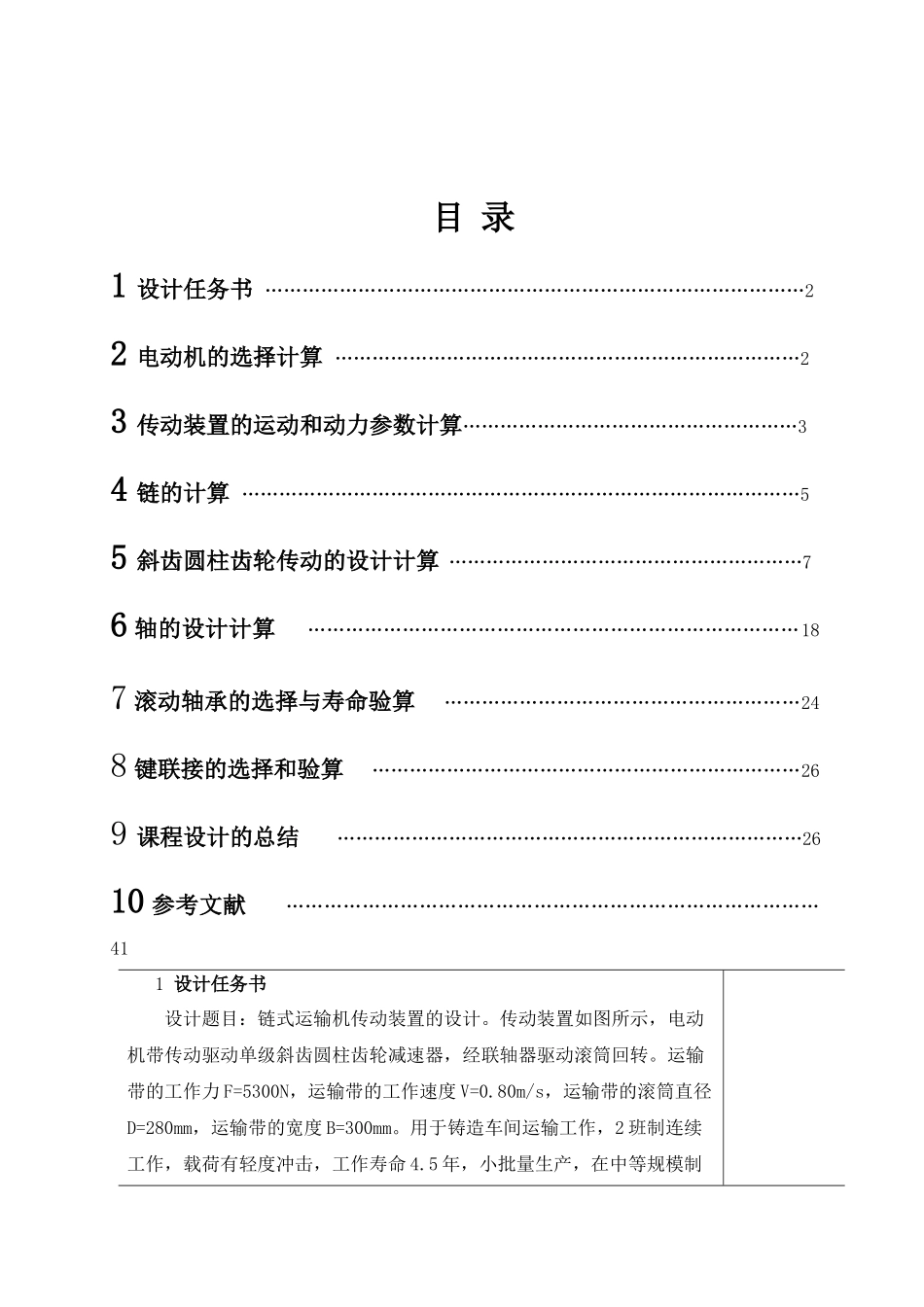

链式运输机传动装置的设计说明书_第1页
1/35

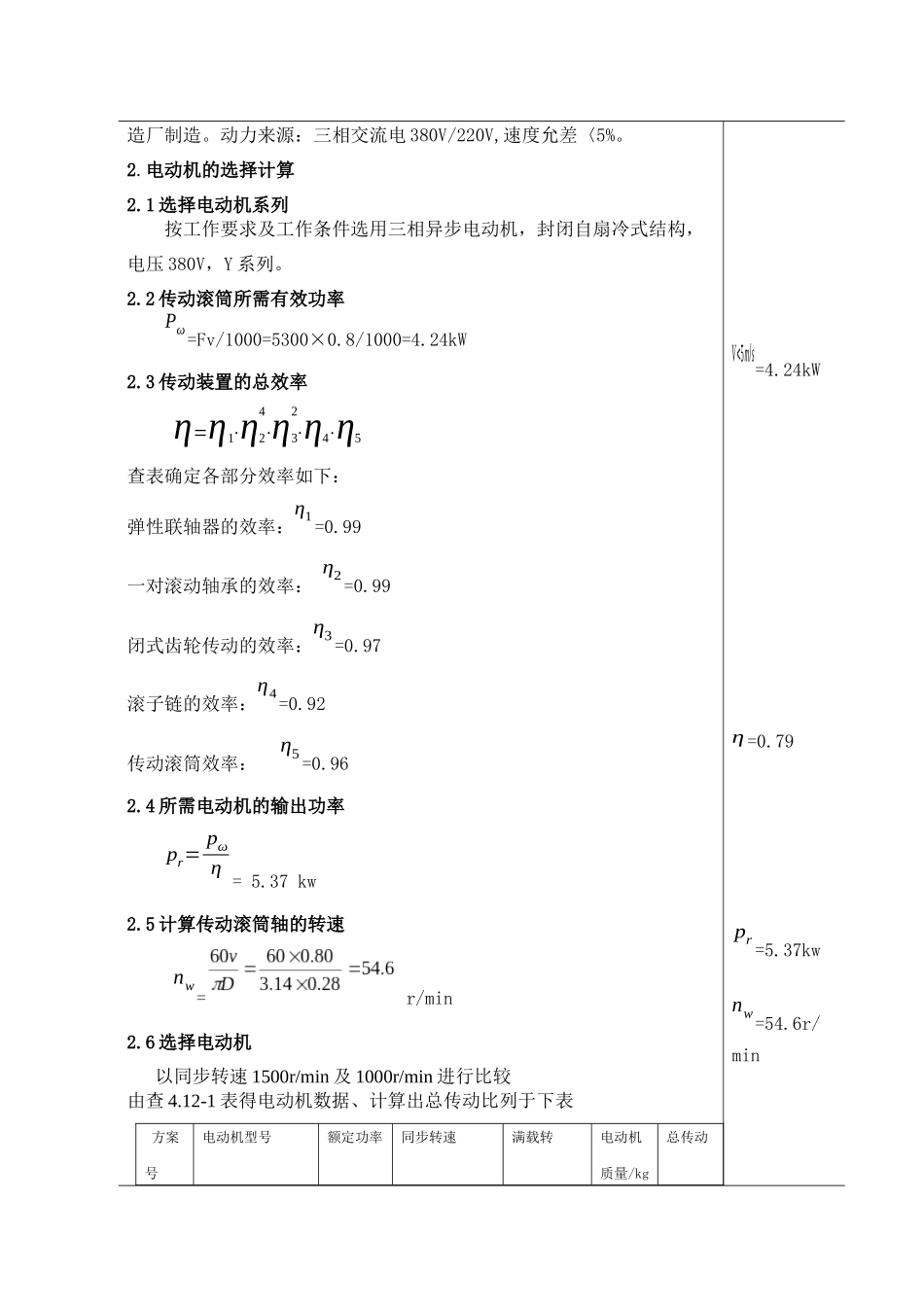

链式运输机传动装置的设计说明书_第2页
2/35

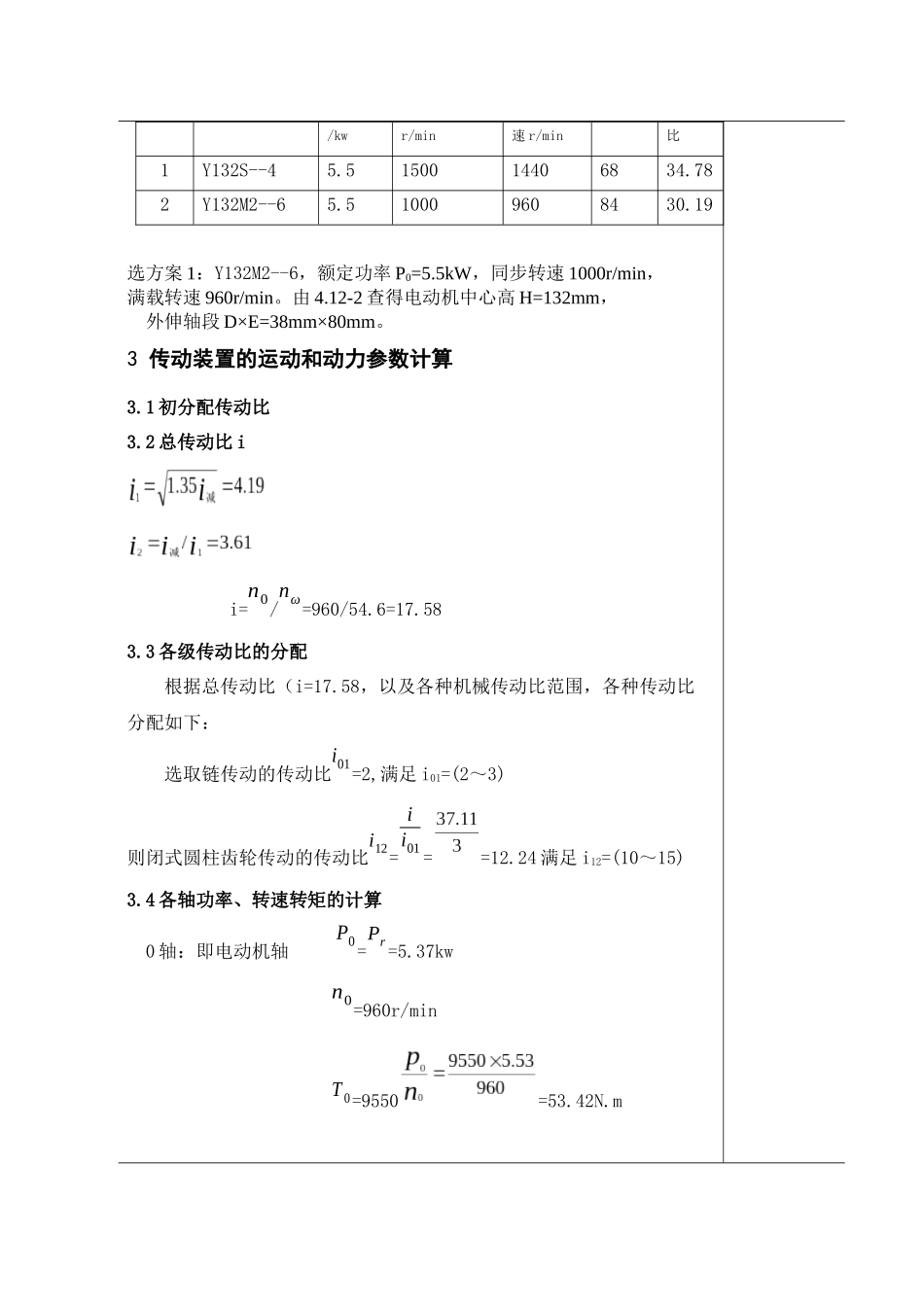

链式运输机传动装置的设计说明书_第3页
3/35
目 录1 设计任务书 ……………………………………………………………………………2 2 电动机的选择计算 …………………………………………………………………23 传动装置的运动和动力参数计算………………………………………………34 链的计算 ………………………………………………………………………………55 斜齿圆柱齿轮传动的设计计算 …………………………………………………76 轴的设计计算 ……………………………………………………………………187 滚动轴承的选择与寿命验算 …………………………………………………248 键联接的选择和验算 ……………………………………………………………269 课程设计的总结 …………………………………………………………………2610 参考文献 …………………………………………………………………………411 设计任务书 设计题目:链式运输机传动装置的设计。传动装置如图所示,电动机带传动驱动单级斜齿圆柱齿轮减速器,经联轴器驱动滚筒回转。运输带的工作力 F=5300N,运输带的工作速度 V=0.80m/s,运输带的滚筒直径D=280mm,运输带的宽度 B=300mm。用于铸造车间运输工作,2 班制连续工作,载荷有轻度冲击,工作寿命 4.5 年,小批量生产,在中等规模制造厂制造。动力来源:三相交流电 380V/220V,速度允差〈5%。 2.电动机的选择计算2.1 选择电动机系列 按工作要求及工作条件选用三相异步电动机,封闭自扇冷式结构,电压 380V,Y 系列。2.2 传动滚筒所需有效功率 Pω=Fv/1000=5300×0.8/1000=4.24kW2.3 传动装置的总效率 η=η1⋅η24⋅η32⋅η4⋅η5查表确定各部分效率如下:弹性联轴器的效率:η1=0.99 一对滚动轴承的效率: η2 =0.99闭式齿轮传动的效率:η3 =0.97滚子链的效率:η4=0.92传动滚筒效率: η5 =0.96 2.4 所需电动机的输出功率 pr= pωη = 5.37 kw2.5 计算传动滚筒轴的转速 nw= r/min2.6 选择电动机 以同步转速 1500r/min 及 1000r/min 进行比较由查 4.12-1 表得电动机数据、计算出总传动比列于下表 方案号电动机型号额定功率同步转速满载转电动机质量/kg总传动V<5m/s=4.24kWη =0.79pr =5.37kwnw=54.6r/min/kwr/min 速 r/min比1Y132S--45.5150014406834.782Y132M2--65.510009608430.19选方案 1:Y132M2--6,额定功率 P0=5.5kW,同步转速 1000r/min,满载转速 960r/min。由 4.12-2 查得电动机中心高 H...
