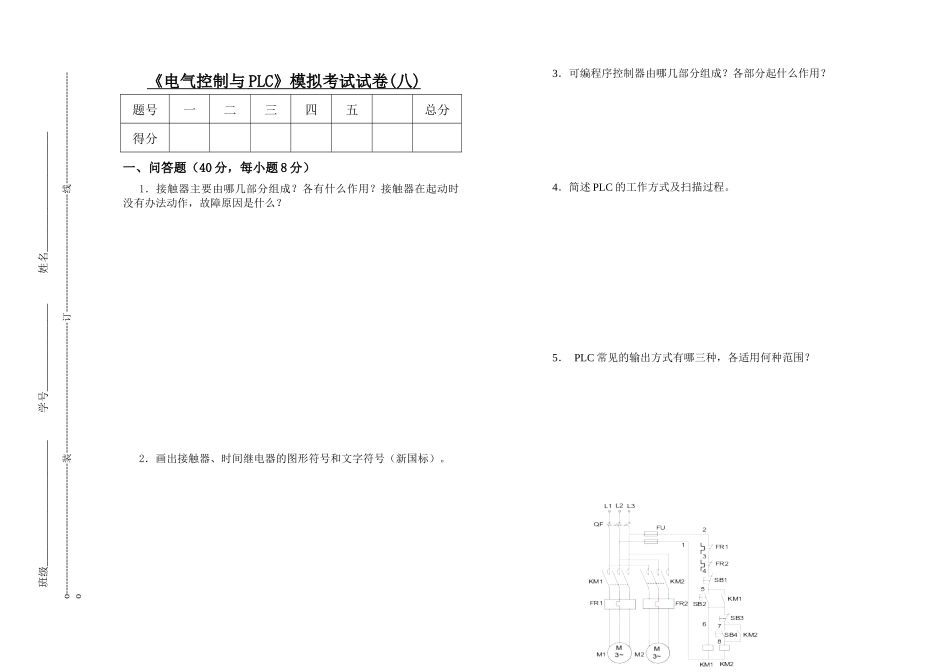

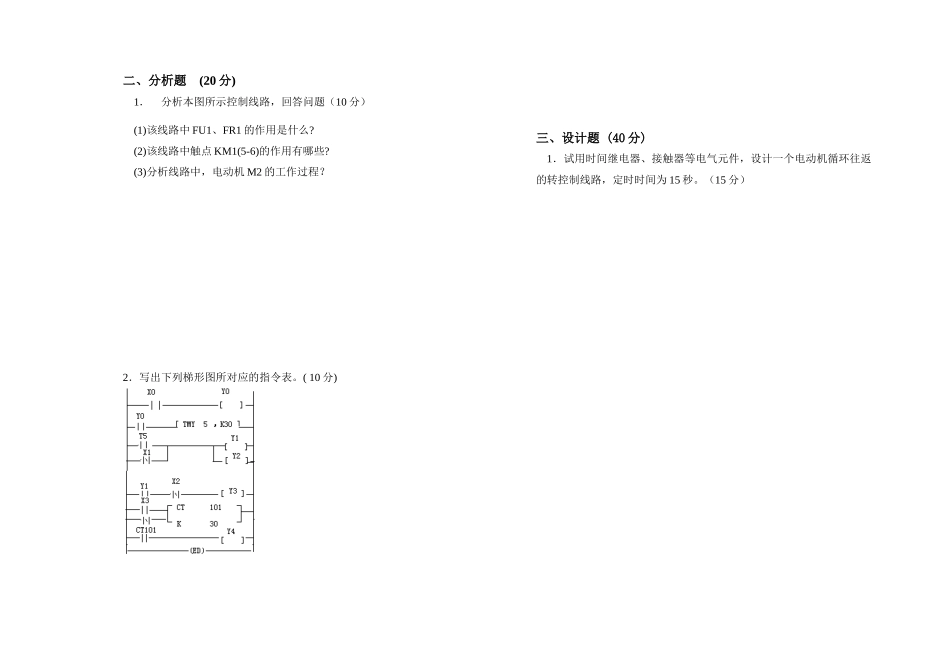

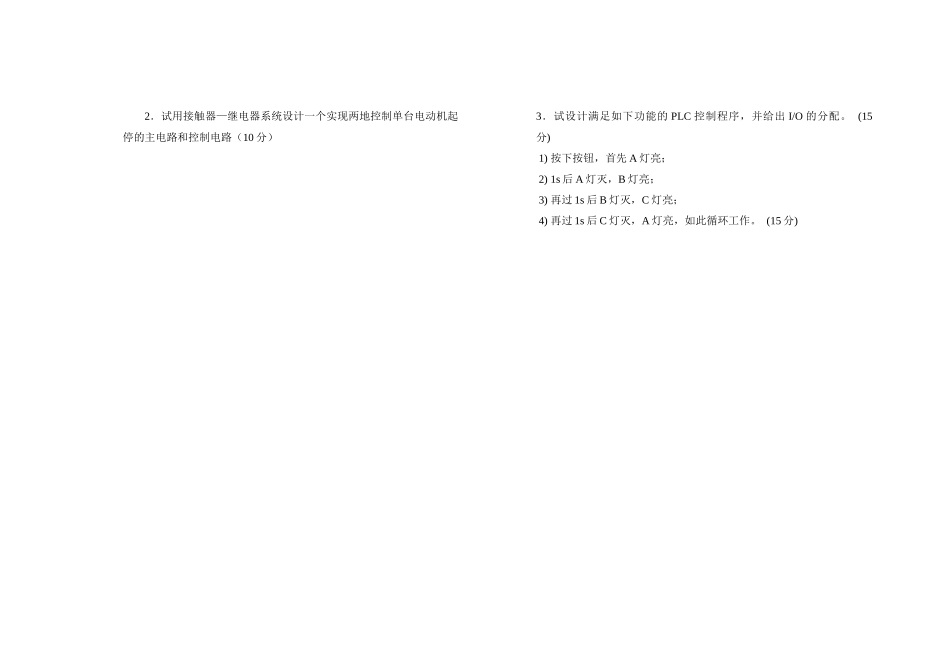

《电气控制与 PLC 》模拟考试试卷 ( 八 ) 题号一二三四五总分得分一、问答题（40 分，每小题 8 分）1．接触器主要由哪几部分组成？各有什么作用？接触器在起动时没有办法动作，故障原因是什么？2．画出接触器、时间继电器的图形符号和文字符号（新国标）。3．可编程序控制器由哪几部分组成？各部分起什么作用？4．简述 PLC 的工作方式及扫描过程。5． PLC 常见的输出方式有哪三种，各适用何种范围？班级_______________________ 学号________________ 姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o二、分析题 (20 分)1．分析本图所示控制线路，回答问题（10 分）(1)该线路中 FU1、FR1 的作用是什么?(2)该线路中触点 KM1(5-6)的作用有哪些?(3)分析线路中，电动机 M2 的工作过程？2．写出下列梯形图所对应的指令表。( 10 分)三、设计题 (40 分)1．试用时间继电器、接触器等电气元件，设计一个电动机循环往返的转控制线路，定时时间为 15 秒。（15 分）2．试用接触器—继电器系统设计一个实现两地控制单台电动机起停的主电路和控制电路（10 分）3．试设计满足如下功能的 PLC 控制程序，并给出 I/O 的分配。 (15分) 1) 按下按钮，首先 A 灯亮； 2) 1s 后 A 灯灭，B 灯亮； 3) 再过 1s 后 B 灯灭，C 灯亮； 4) 再过 1s 后 C 灯灭，A 灯亮，如此循环工作。 (15 分)
