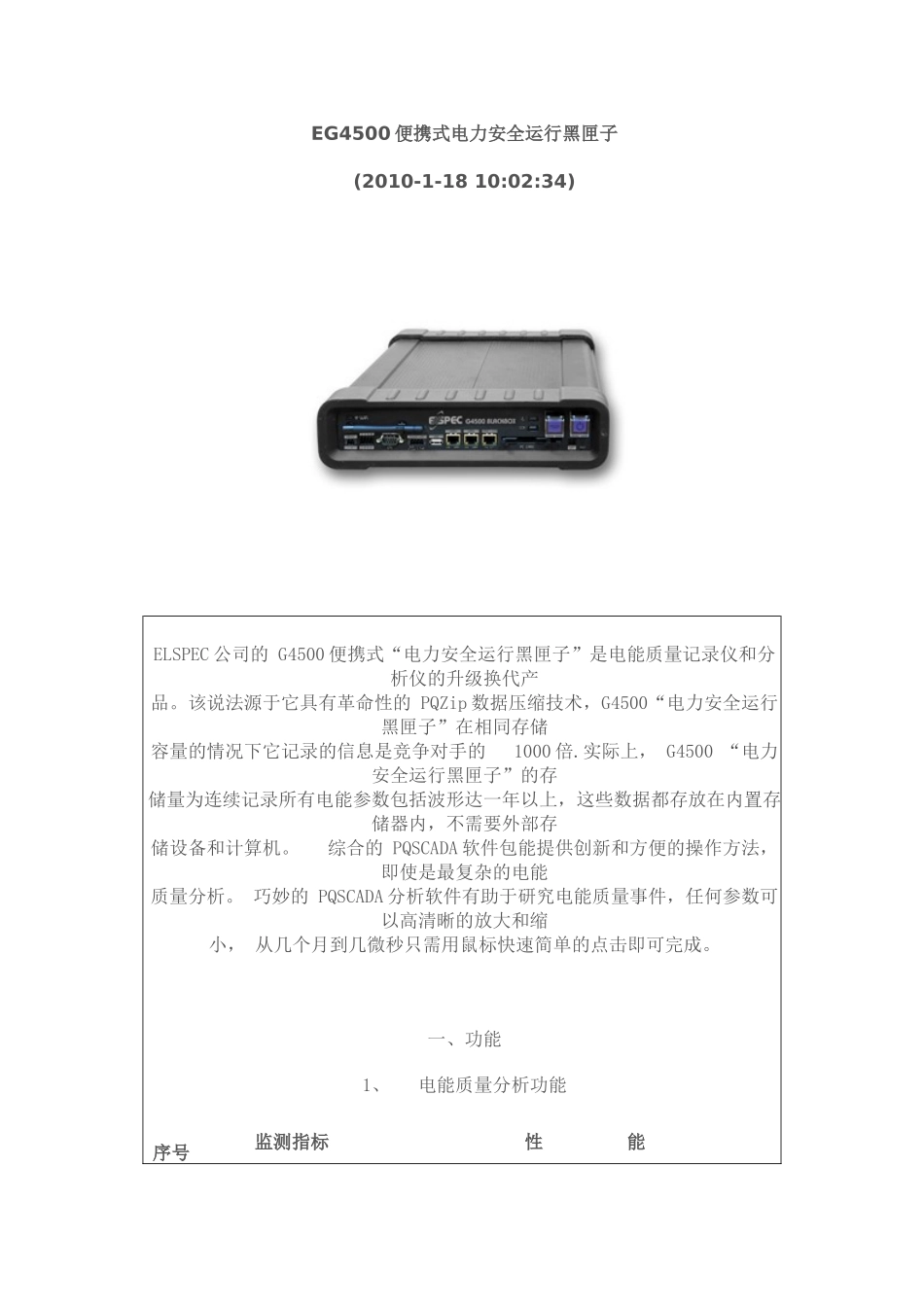

EG4500便携式电力安全运行黑匣子_第1页
1/17

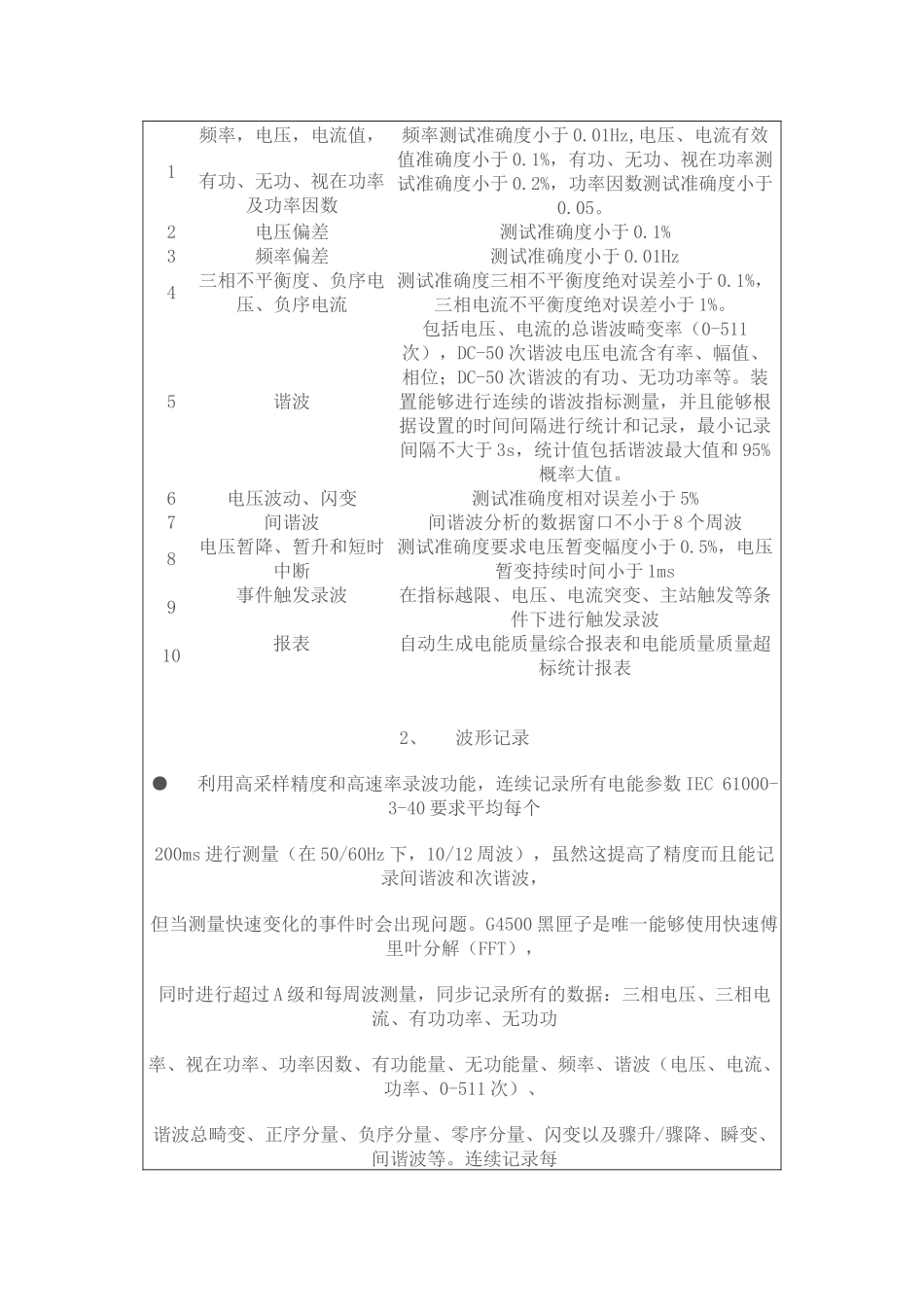

EG4500便携式电力安全运行黑匣子_第2页
2/17

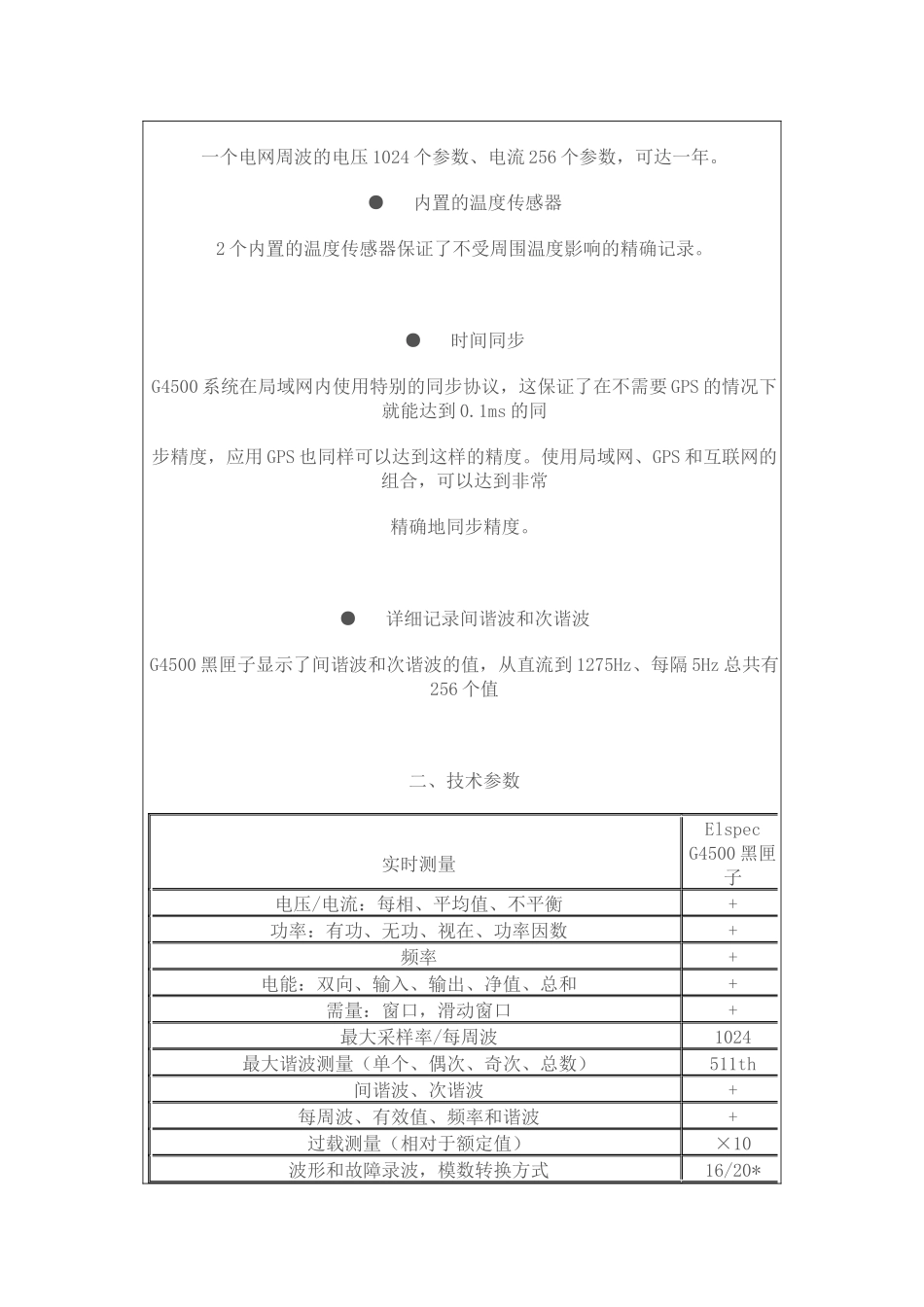

EG4500便携式电力安全运行黑匣子_第3页
3/17
EG4500 便携式电力安全运行黑匣子(2010-1-18 10:02:34)ELSPEC 公司的 G4500 便携式“电力安全运行黑匣子”是电能质量记录仪和分析仪的升级换代产品。该说法源于它具有革命性的 PQZip 数据压缩技术,G4500“电力安全运行黑匣子”在相同存储容量的情况下它记录的信息是竞争对手的 1000 倍.实际上, G4500 “电力安全运行黑匣子”的存储量为连续记录所有电能参数包括波形达一年以上,这些数据都存放在内置存储器内,不需要外部存储设备和计算机。 综合的 PQSCADA 软件包能提供创新和方便的操作方法, 即使是最复杂的电能质量分析。 巧妙的 PQSCADA 分析软件有助于研究电能质量事件,任何参数可以高清晰的放大和缩小, 从几个月到几微秒只需用鼠标快速简单的点击即可完成。一、功能1、 电能质量分析功能序号监测指标性 能1频率,电压,电流值,有功、无功、视在功率及功率因数频率测试准确度小于 0.01Hz,电压、电流有效值准确度小于 0.1%,有功、无功、视在功率测试准确度小于 0.2%,功率因数测试准确度小于0.05。2电压偏差测试准确度小于 0.1%3频率偏差测试准确度小于 0.01Hz4三相不平衡度、负序电压、负序电流测试准确度三相不平衡度绝对误差小于 0.1%,三相电流不平衡度绝对误差小于 1%。5谐波包括电压、电流的总谐波畸变率(0-511次),DC-50 次谐波电压电流含有率、幅值、相位;DC-50 次谐波的有功、无功功率等。装置能够进行连续的谐波指标测量,并且能够根据设置的时间间隔进行统计和记录,最小记录间隔不大于 3s,统计值包括谐波最大值和 95%概率大值。6电压波动、闪变测试准确度相对误差小于 5%7间谐波间谐波分析的数据窗口不小于 8 个周波8电压暂降、暂升和短时中断测试准确度要求电压暂变幅度小于 0.5%,电压暂变持续时间小于 1ms9事件触发录波在指标越限、电压、电流突变、主站触发等条件下进行触发录波10报表自动生成电能质量综合报表和电能质量质量超标统计报表2、 波形记录● 利用高采样精度和高速率录波功能,连续记录所有电能参数 IEC 61000-3-40 要求平均每个200ms 进行测量(在 50/60Hz 下,10/12 周波),虽然这提高了精度而且能记录间谐波和次谐波,但当测量快速变化的事件时会出现问题。G4500 黑匣子是唯一能够使用快速傅里叶分解(FFT),同时进行超过 A 级和每周波测量,同步记录所有的数据:三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、有功能量、无功能...
