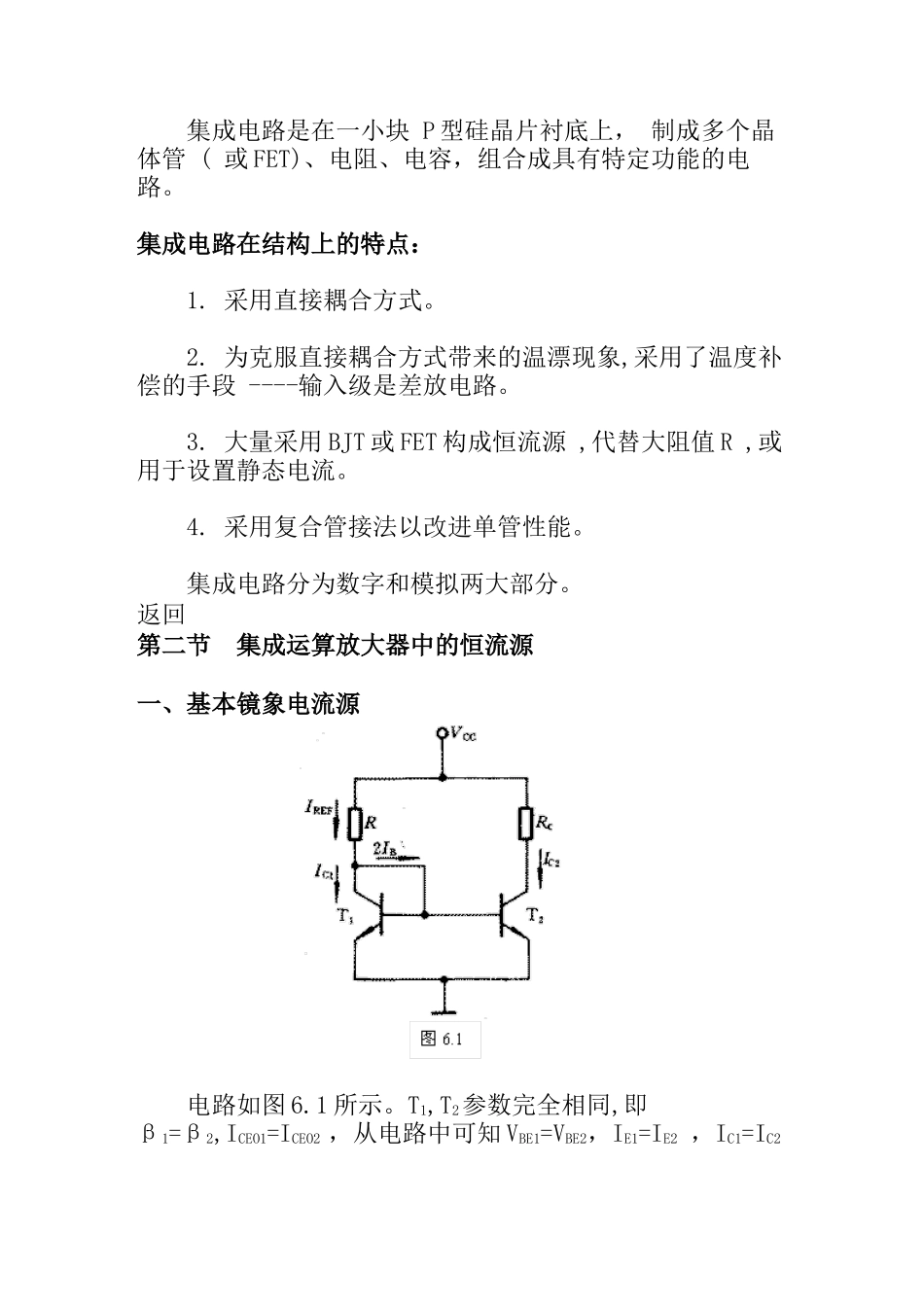

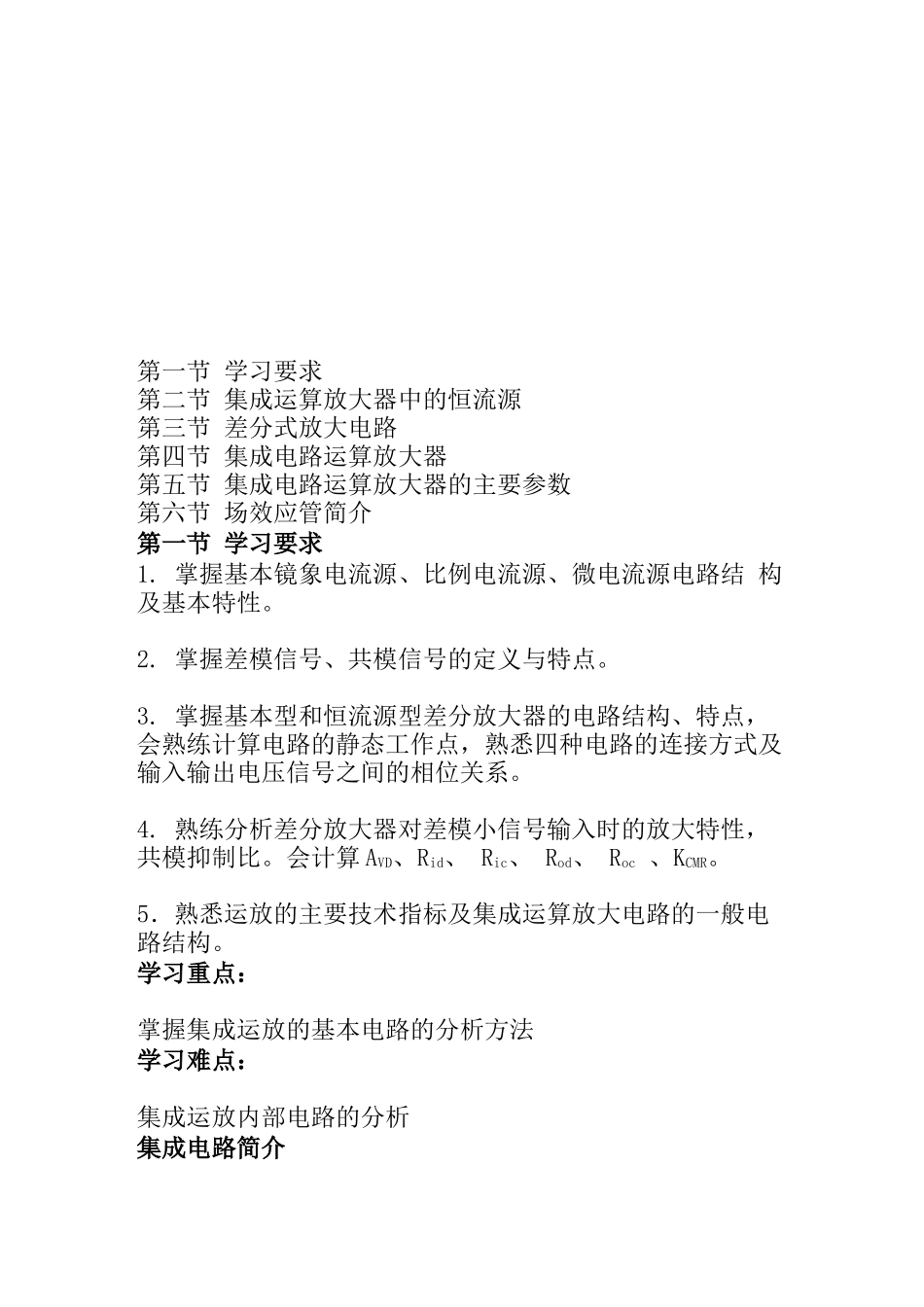

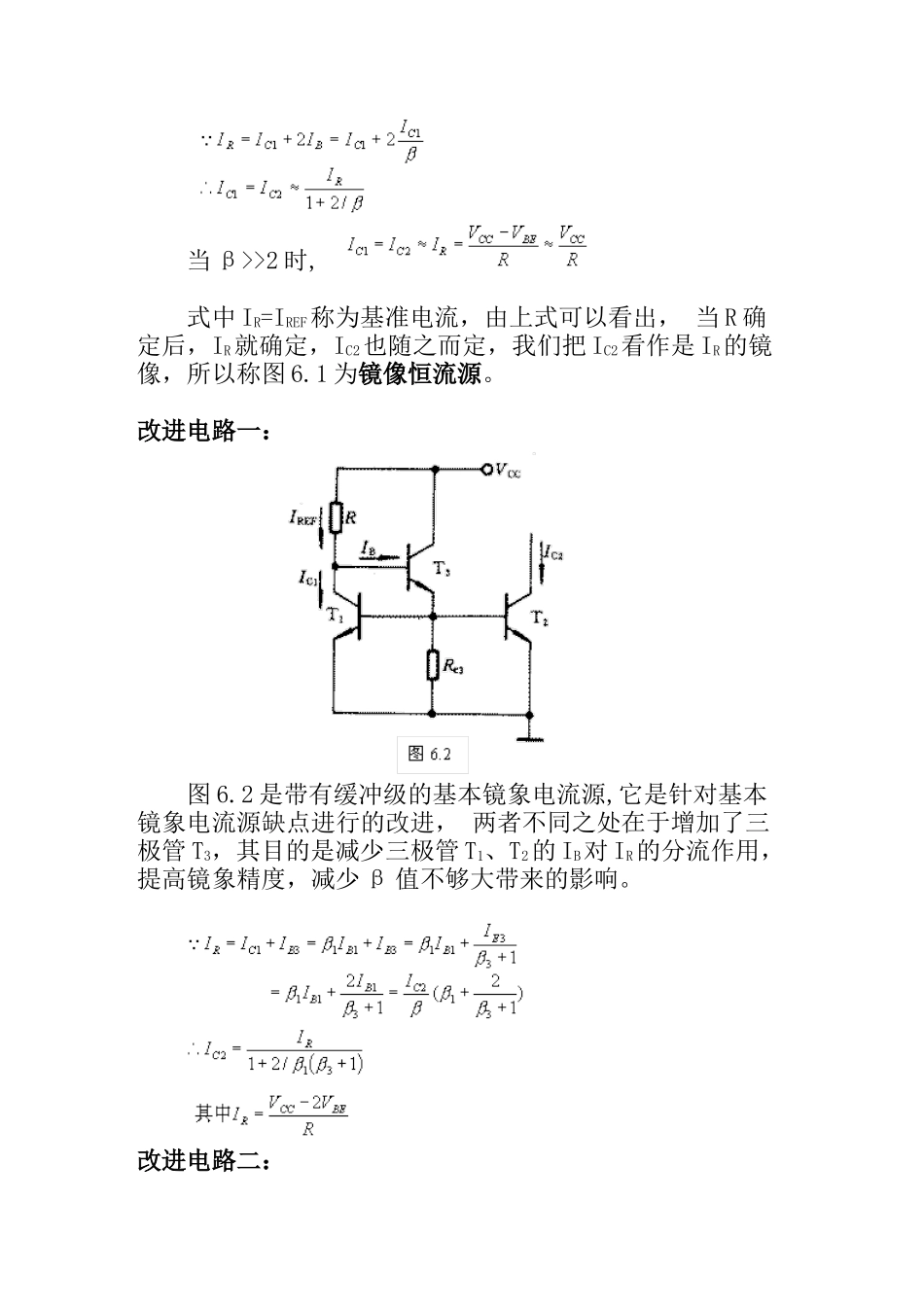

第四章 集成运算放大电路第一节 学习要求第二节 集成运算放大器中的恒流源第三节 差分式放大电路第四节 集成电路运算放大器第五节 集成电路运算放大器的主要参数第六节 场效应管简介第一节 学习要求1. 掌握基本镜象电流源、比例电流源、微电流源电路结 构及基本特性。2. 掌握差模信号、共模信号的定义与特点。3. 掌握基本型和恒流源型差分放大器的电路结构、特点， 会熟练计算电路的静态工作点，熟悉四种电路的连接方式及输入输出电压信号之间的相位关系。4. 熟练分析差分放大器对差模小信号输入时的放大特性， 共模抑制比。会计算 AVD、Rid、 Ric、 Rod、 Roc 、KCMR。5．熟悉运放的主要技术指标及集成运算放大电路的一般电路结构。学习重点：掌握集成运放的基本电路的分析方法学习难点：集成运放内部电路的分析集成电路简介 集成电路是在一小块 P 型硅晶片衬底上， 制成多个晶体管 ( 或 FET)、电阻、电容，组合成具有特定功能的电路。集成电路在结构上的特点： 1. 采用直接耦合方式。 2. 为克服直接耦合方式带来的温漂现象,采用了温度补偿的手段 ----输入级是差放电路。 3. 大量采用 BJT 或 FET 构成恒流源 ,代替大阻值 R ,或用于设置静态电流。 4. 采用复合管接法以改进单管性能。 集成电路分为数字和模拟两大部分。返回第二节 集成运算放大器中的恒流源一、基本镜象电流源 电路如图 6.1 所示。T1,T2参数完全相同,即β1=β2,ICEO1=ICEO2 ，从电路中可知 VBE1=VBE2，IE1=IE2 ，IC1=IC2 当 β>>2 时, 式中 IR=IREF称为基准电流，由上式可以看出， 当 R 确定后，IR就确定，IC2也随之而定，我们把 IC2看作是 IR的镜像，所以称图 6.1 为镜像恒流源。改进电路一： 图 6.2 是带有缓冲级的基本镜象电流源,它是针对基本镜象电流源缺点进行的改进， 两者不同之处在于增加了三极管 T3，其目的是减少三极管 T1、T2的 IB对 IR的分流作用， 提高镜象精度，减少 β 值不够大带来的影响。 改进电路二： 图 6.3 是带有发射极电阻的镜象电流源，其中 Re1=Re2 ，两管的输入仍有对称性，所以 若此电路 Re1不等于 Re2，则 IC2与（Re1、Re2）的比值成比例，因此，此电流源又称为比例电流源。二、微电流源 电路如图 6.4 所示，当 IR一定时，IC2可确定为： 可见，利用两管基-射电压差 VBE可以控制 I0。由于 VBE的数值小，用阻值不大的 Re2即可得微小的工作电流--微电流源...
