金地网球馆桁架施工组织设计(DOC73页)VIP免费

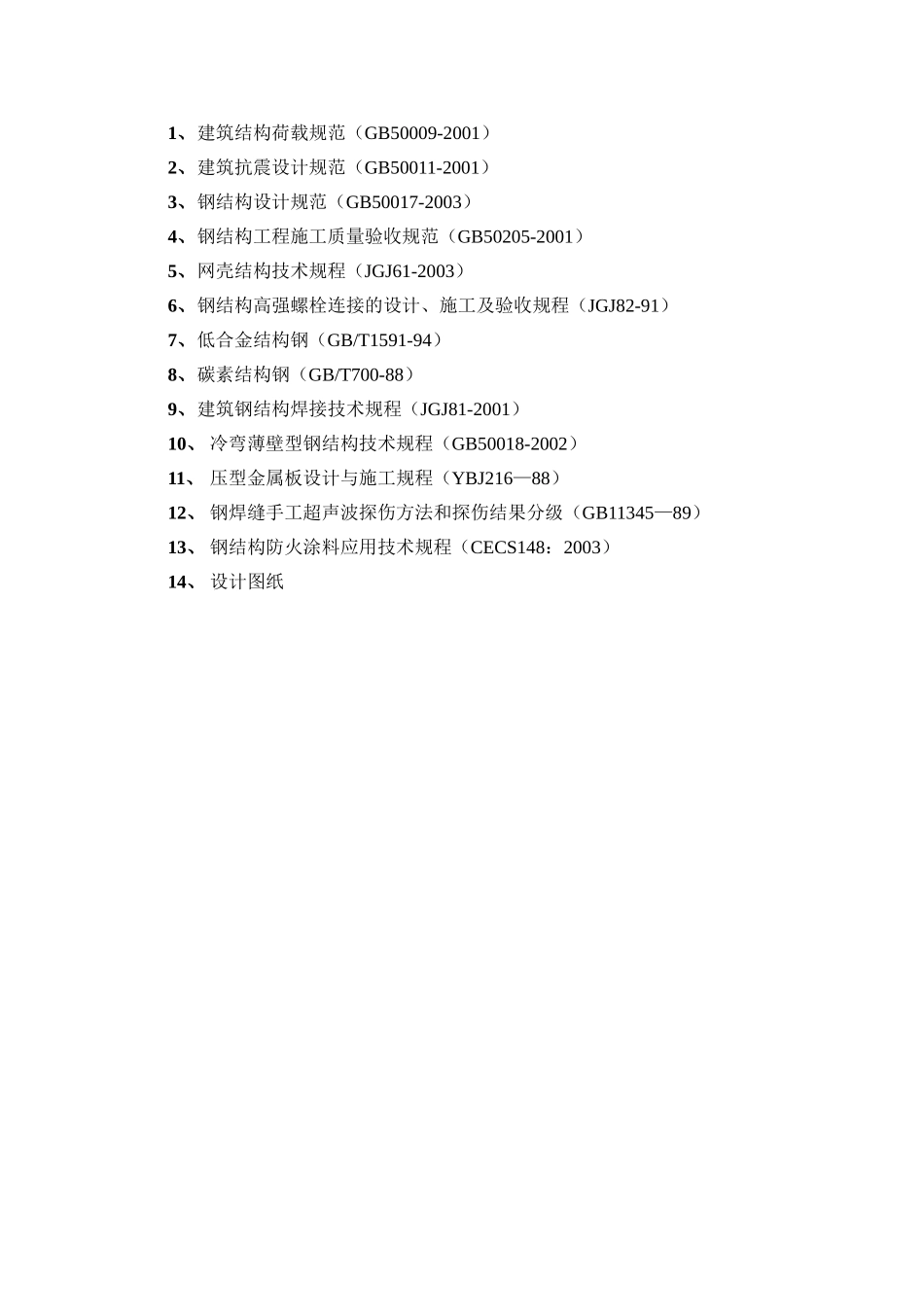

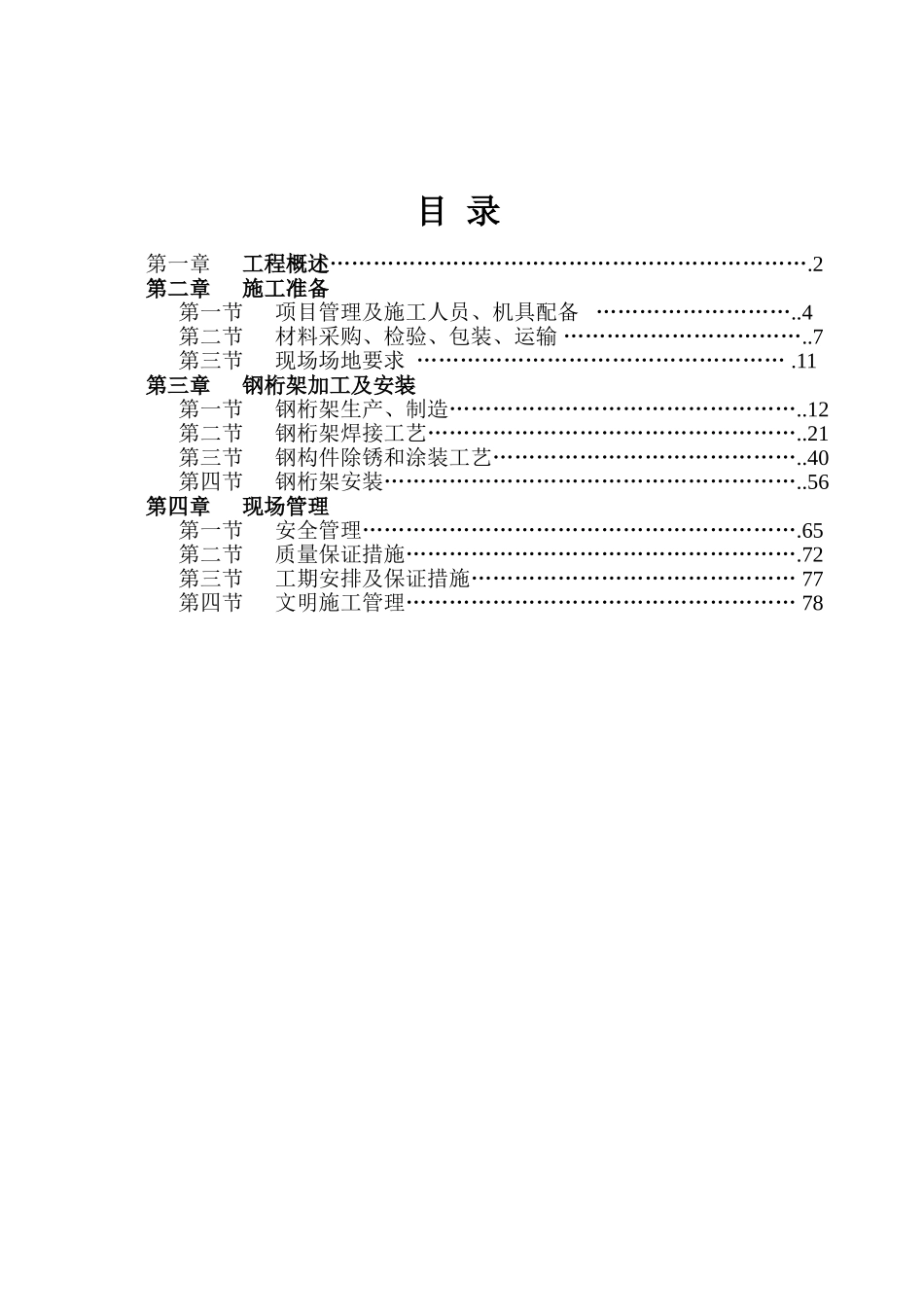

目 录第一章工程概述………………………………………………………….2第二章施工准备第一节项目管理及施工人员、机具配备 ………………………..4第二节材料采购、检验、包装、运输 ……………………………..7第三节现场场地要求 …………………………………………… .11第三章钢桁架加工及安装第一节钢桁架生产、制造…………………………………………..12第二节钢桁架焊接工艺……………………………………………..21第三节钢构件除锈和涂装工艺……………………………………..40第四节钢桁架安装…………………………………………………..56第四章现场管理第一节安全管理…………………………………………………….65第二节质量保证措施……………………………………………….72第三节工期安排及保证措施……………………………………… 77第四节文明施工管理……………………………………………… 78 第一章 工程概述一、 工程名称：金地格林世界网球馆二、 工程地址：上海市三、 设计单位: 上海市同济开元建筑设计有限公司四、 总包单位： 五、分包单位：上海奉浦钢结构工程有限公司六、工程概况（一）本工程钢管桁架分为主桁架和联系桁架两种，最低点标高为+0.900 m，最高点标高为+15.900m。主桁架共 5 榀，体育场投影面积 3670 m2，钢结构部分投影面积为3760m2。桁架均为立体桁架，使用的钢管均为 20#。（二）屋面及桁架详图见施工图纸。（三）设计荷载 1、罩棚设计活荷载标准值 0.3(KN/m2)，恒载值 0.3(KN/m2)。 2、基本风压为 0.55KN/m2,体型系数按风洞试验。（四）钢结构的涂装由于本工程地处沿海，防腐蚀非常重要，室内： 除锈后的构件应及时喷涂两道环氧富锌防锈底漆，每道干膜厚度≥25цm，两道环氧云铁中间层漆，每道干膜厚度≥25цm，两道聚氨脂可复涂面漆，每道干膜厚度≥25цm，室内部分干漆膜总厚度应≥150цm。室外：除锈后的构件应及时喷涂两道环氧富锌防锈底漆，每道干膜厚度≥40цm，两道环氧云铁中间层漆，每道干膜厚度≥ 40цm，两道聚氨脂可复涂面漆，每道干膜厚度≥40цm，室内部分干漆膜总厚度应≥240цm。（五）质量目标1、质量总目标：优良2、质量方针：完美优化的设计、一丝不苟的制造、精益求精的施工、永无止境的追求。（六）计划工期 本工程计划现场工期 60 天。 六、设计依据1、建筑结构荷载规范（GB50009-2001）2、建筑抗震设计规范（GB50011-2001）3、钢结构设计规范（GB50017...
