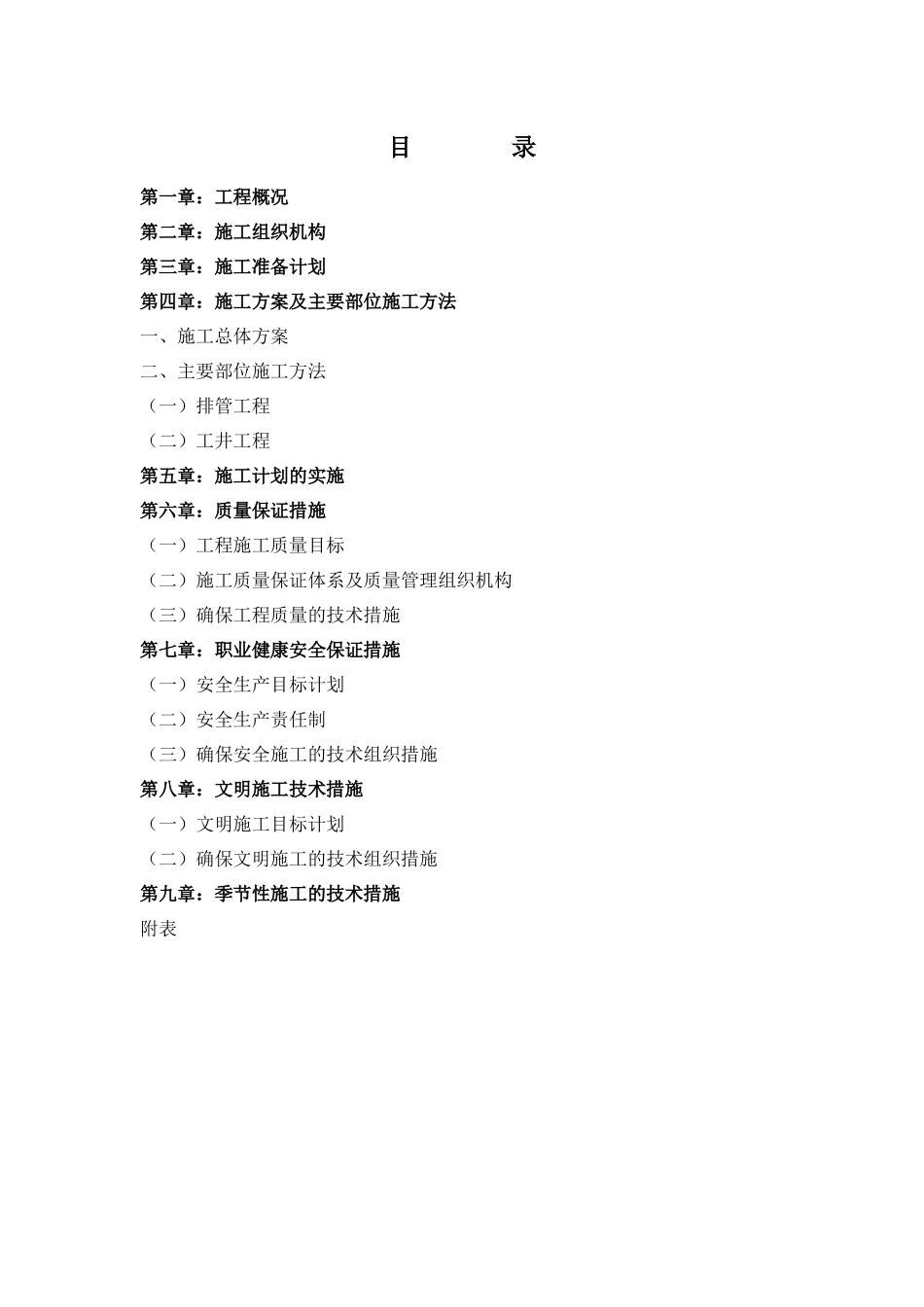

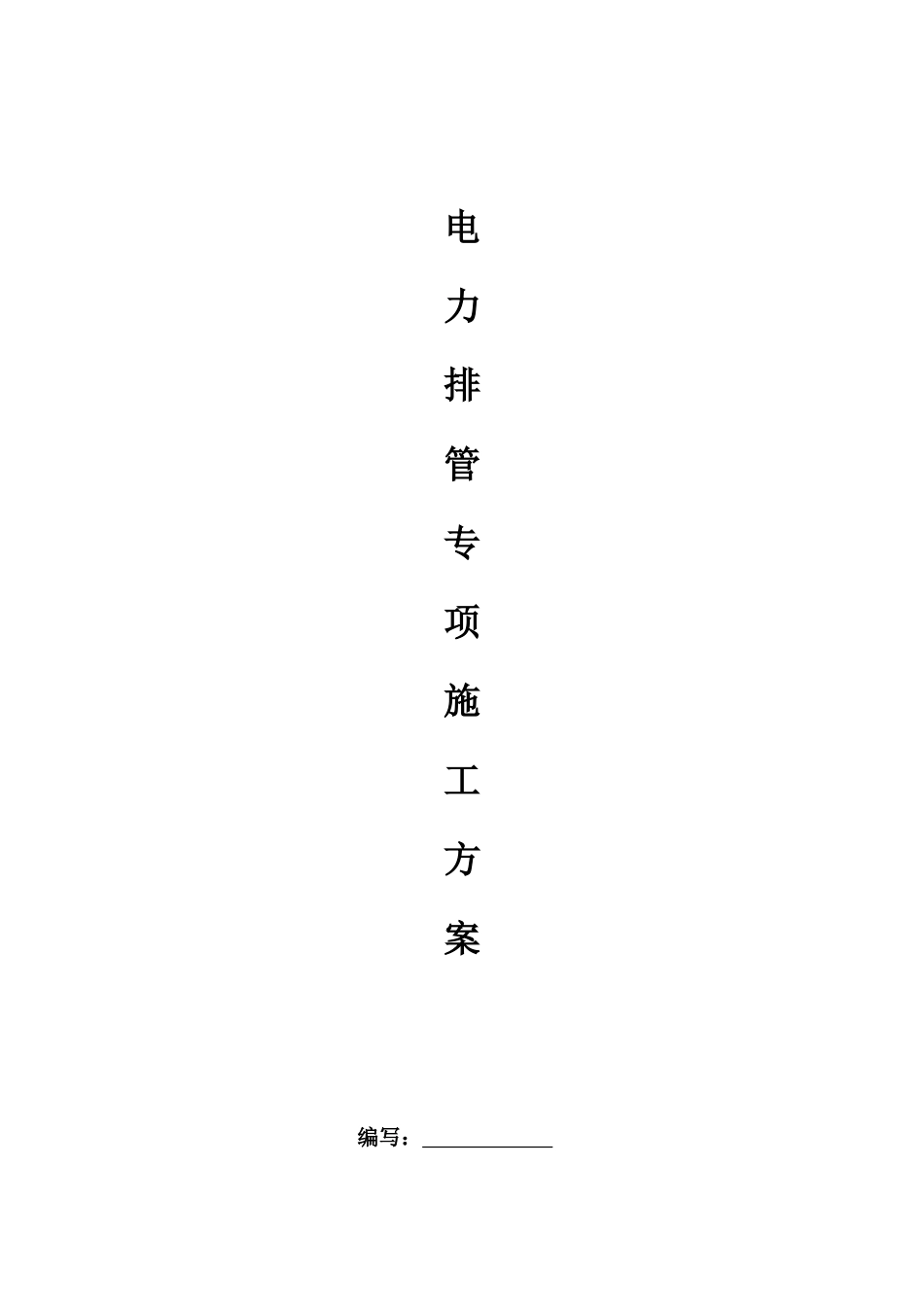

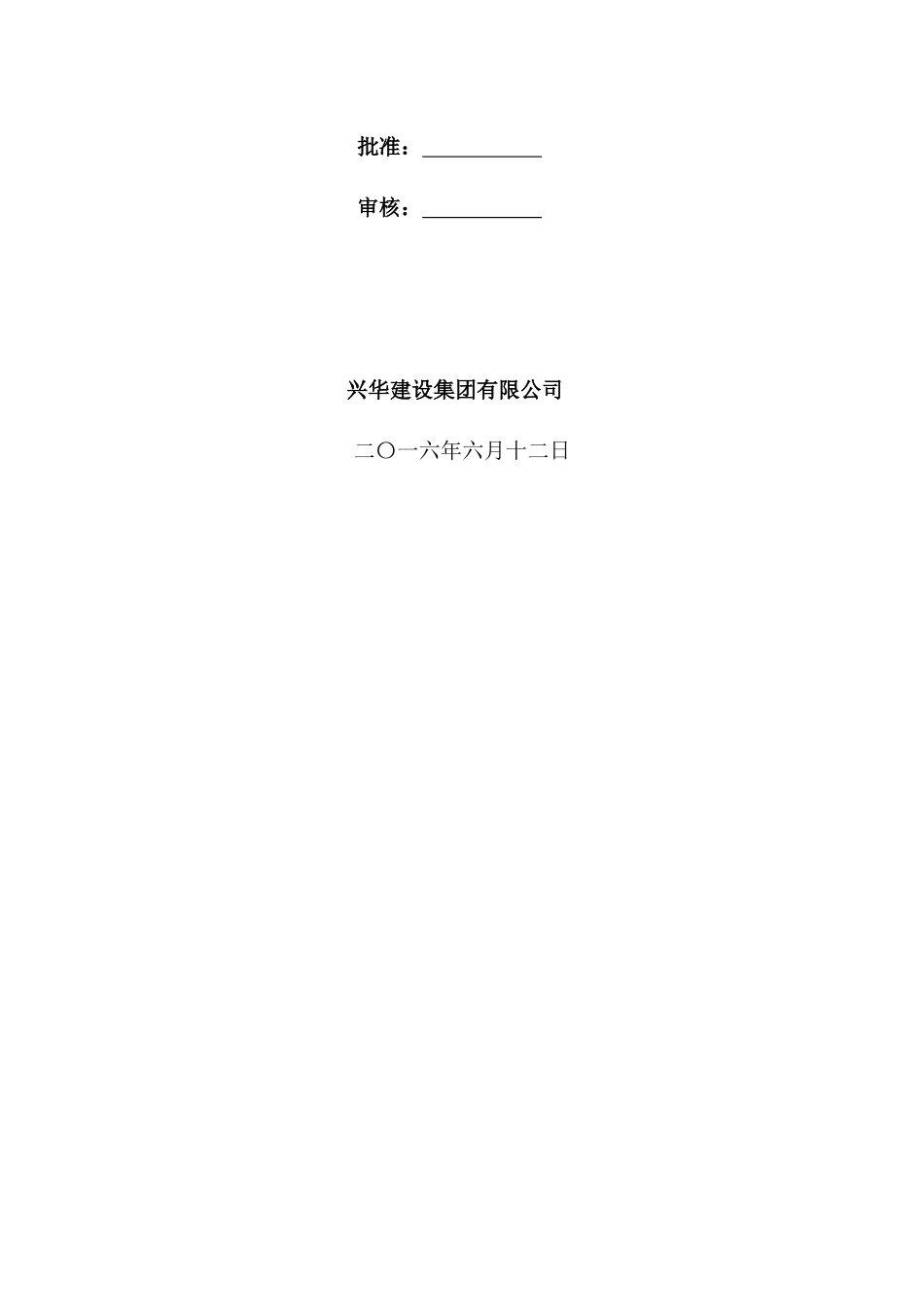

电力排管专项施工方案 编写： 批准： 审核： 兴华建设集团有限公司二〇一六年六月十二日目 录第一章：工程概况第二章：施工组织机构第三章：施工准备计划第四章：施工方案及主要部位施工方法一、施工总体方案二、主要部位施工方法（一）排管工程（二）工井工程第五章：施工计划的实施第六章：质量保证措施（一）工程施工质量目标（二）施工质量保证体系及质量管理组织机构（三）确保工程质量的技术措施第七章：职业健康安全保证措施（一）安全生产目标计划（二）安全生产责任制（三）确保安全施工的技术组织措施第八章：文明施工技术措施（一）文明施工目标计划（二）确保文明施工的技术组织措施第九章：季节性施工的技术措施附表前言按照合肥市天水路（蒙城北路--阜阳北路）电力排管施工要求及设计图纸，我公司认真组织技术人员熟悉图纸及相关资料，针对该工程特点认真编写该技术方案。第一章 工 程 概 况1 工程名称：合肥市天水路（蒙城北路--阜阳北路）道排工程;2 工程地址：合肥市庐阳区；3 工程规模：起点自蒙城北路，终点到阜阳北路所有排管、过路管和工井、手井主。排管中心位于道路南侧距离道路中心线 17 米。主排管采用 4*4 孔 Φ160*8 无碱玻璃纤维增强塑料电力电缆导管，C25砼满包。过路管采用 Φ160*5 聚乙烯双面涂塑钢管（不含涂塑层）。直通工井（4[长度]*2.0[宽度]*1.9[深度]m-内径）21 座，三通工井（4[长度]*2.5[宽度]*1.9[深度]-内径）2 座，四通工井（4[长度 ]*2.5[ 宽 度 ]*1.9[ 深 度 ]- 内 径 ） 11 座 ， 转 角 工 井 （ 4[ 长度]*2.0[宽度]*1.9[深度]m-内径）4 座。混凝土垫层，墙体、顶板及底板采用现浇 C25 商品砼，内外壁用 1：2 防水砂浆（掺 5％防水剂）粉刷 20mm 厚，每个工井内设一 500×500×500 集水坑，井内壁用 1：2 防水砂浆抹光，井盖为 600×600×10 铁篦子。每座工井设方型、圆型检查井各一个，上盖铸铁球墨盖板。其中工井 52 座，手井 29 座，所有井坑内接地扁钢与最下层电缆支架可靠焊接沿内壁成闭路，引出与坑外接地棒焊接，接地棒为∠50×5 角钢。所有工井采 用 方 形 及 圆 形 铸 铁 盖 板 各 一 块 ， 净 空 分 别 为 1000×1000 及Φ800。4 、建设单位：合肥市重点工程管理局5 、施工单位：兴华建设集团有限公司第二章、施工组织机构为了建好本工程施工，真正做到责、权、利相结合，调动职工积极性，达到优质...
