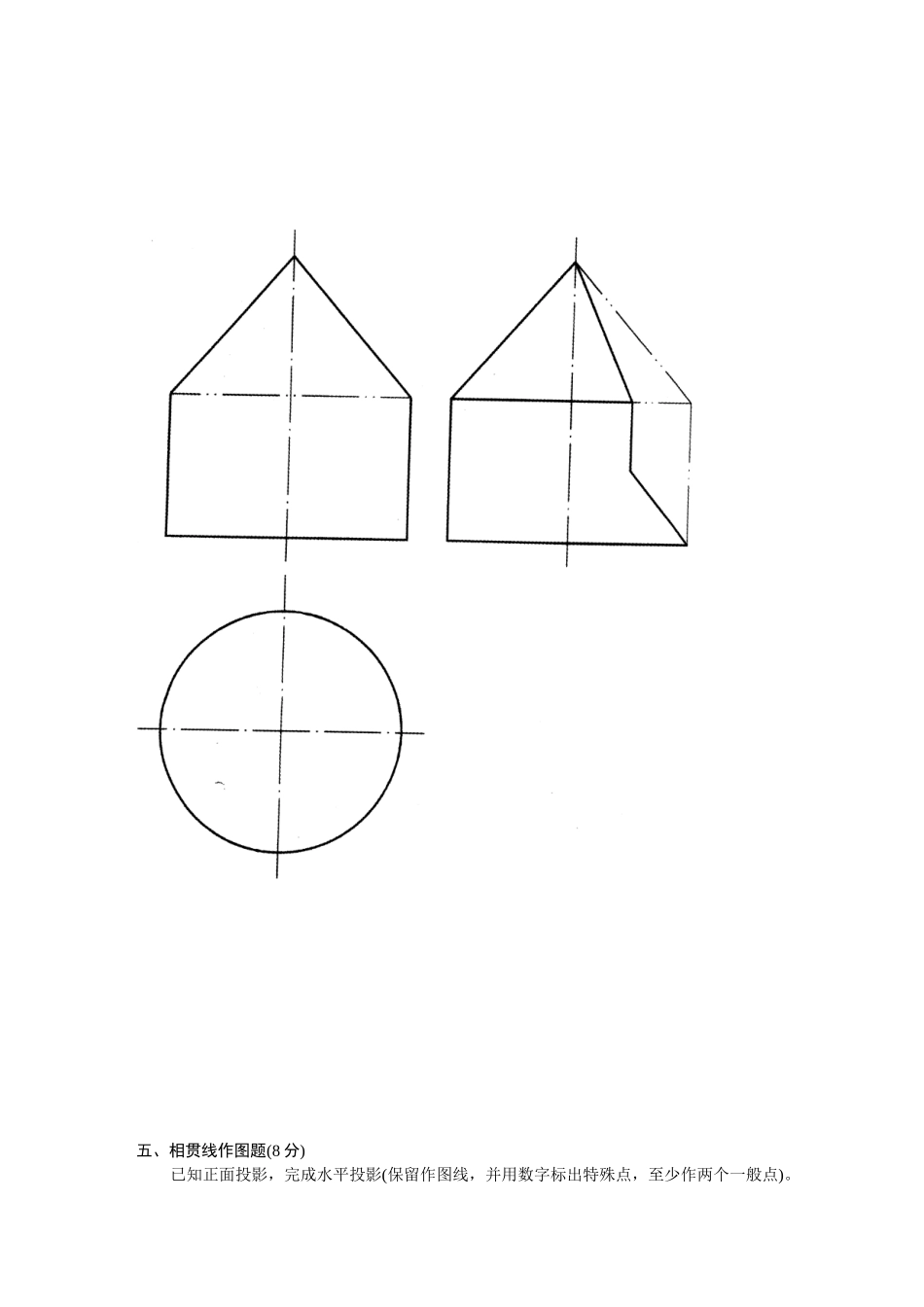

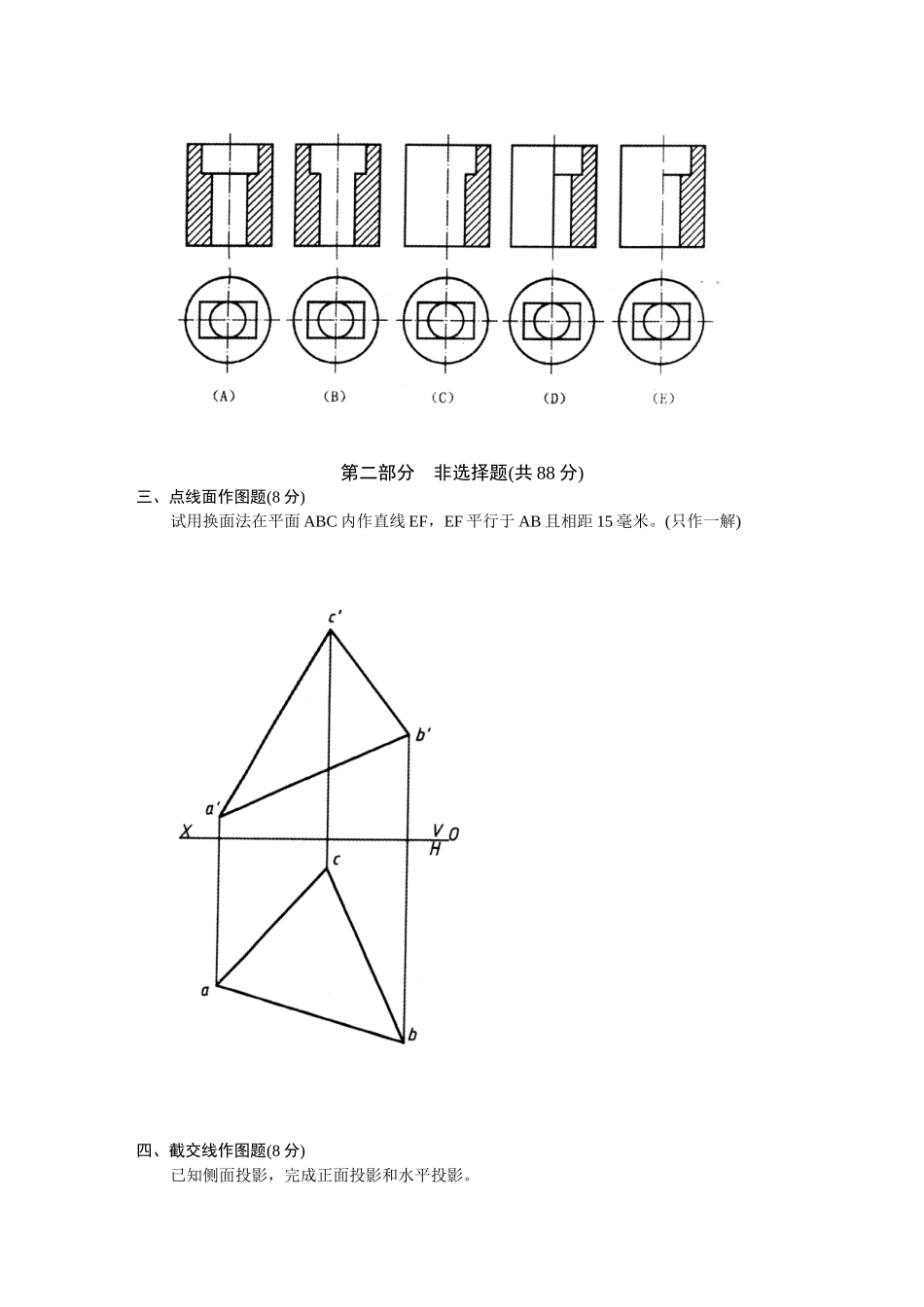

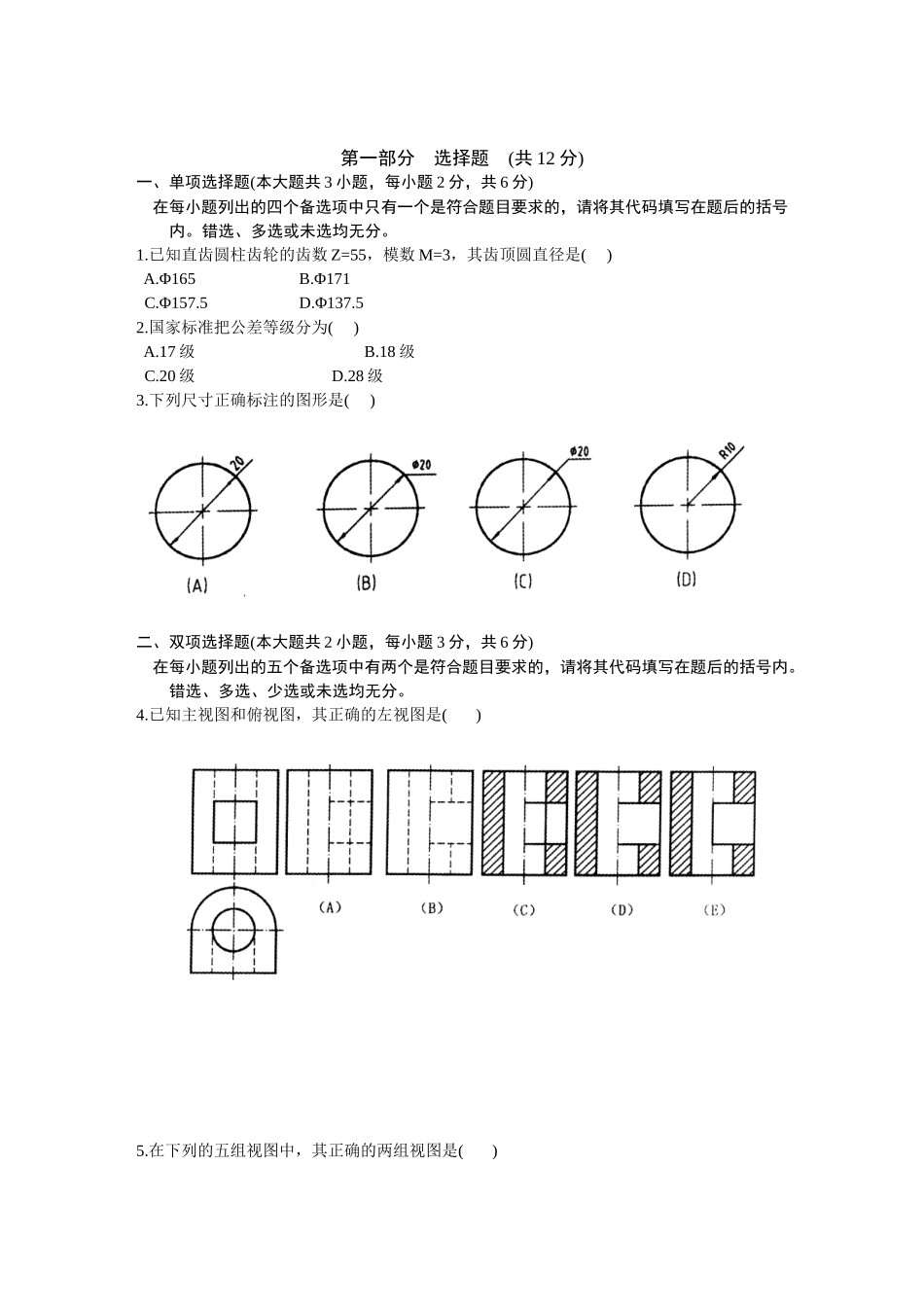

第一部分 选择题 (共 12 分)一、单项选择题(本大题共 3 小题，每小题 2 分，共 6 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1.已知直齿圆柱齿轮的齿数 Z=55，模数 M=3，其齿顶圆直径是( ) A.Φ165 B.Φ171 C.Φ157.5 D.Φ137.52.国家标准把公差等级分为( ) A.17 级 B.18 级 C.20 级 D.28 级3.下列尺寸正确标注的图形是( )二、双项选择题(本大题共 2 小题，每小题 3 分，共 6 分) 在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。4.已知主视图和俯视图，其正确的左视图是( )5.在下列的五组视图中，其正确的两组视图是( )第二部分 非选择题(共 88 分)三、点线面作图题(8 分)试用换面法在平面 ABC 内作直线 EF，EF 平行于 AB 且相距 15 毫米。(只作一解)四、截交线作图题(8 分)已知侧面投影，完成正面投影和水平投影。五、相贯线作图题(8 分)已知正面投影，完成水平投影(保留作图线，并用数字标出特殊点，至少作两个一般点)。六、已知组合体的主视图和俯视图，完成组合体的左视图。(10 分)七、标注方槽定位尺寸和长圆槽的定位和定形尺寸。(8 分)八、表达方法(10 分)根据给定的视图，将主视图补画为半剖视图，在指定位置画出全剖视的左视图。九、补全螺钉连接装配图中所缺的线。(6 分)十、读装配图(见本试卷第 8 页)并拆画零件图(本大题共 3 小题，其中第 6 小题 15 分，第 7 小题 3 分，第 8 小题 2 分，共 20 分)6.用适当的表达方法，按 11∶ 拆画出支承螺杆(4 号零件)的零件图。7.把装配图上与该零件有关的尺寸标注到零件图中。8.在零件图中标注指定表面的表面粗糙度代号：Φ16 圆柱面的 Ra值为 1.6，顶部 V 形槽的 Ra值为 3.2(标注单面即可)。十一、计算机绘图题(本大题共 3 小题，其中第 9 小题 2 分，第 10 小题 4 分，第 11 小题 4 分，共 10 分)9.填空(命令名可以写中文或英文)(每空 1 分，共 2 分) (1)以等距的形式复制单个实体，应该使用______命令? (2)擦除一个或多个图形实体，应该使用______命令?10.根据图形的变化，在横线上填写所需的命令名，每处只能填写一个命令名。(命令名可以写中文或英文。每空 2 分，共 4 分)11.要完成座标纸上所画图形，已知 a 图，完成 b 图。按...
