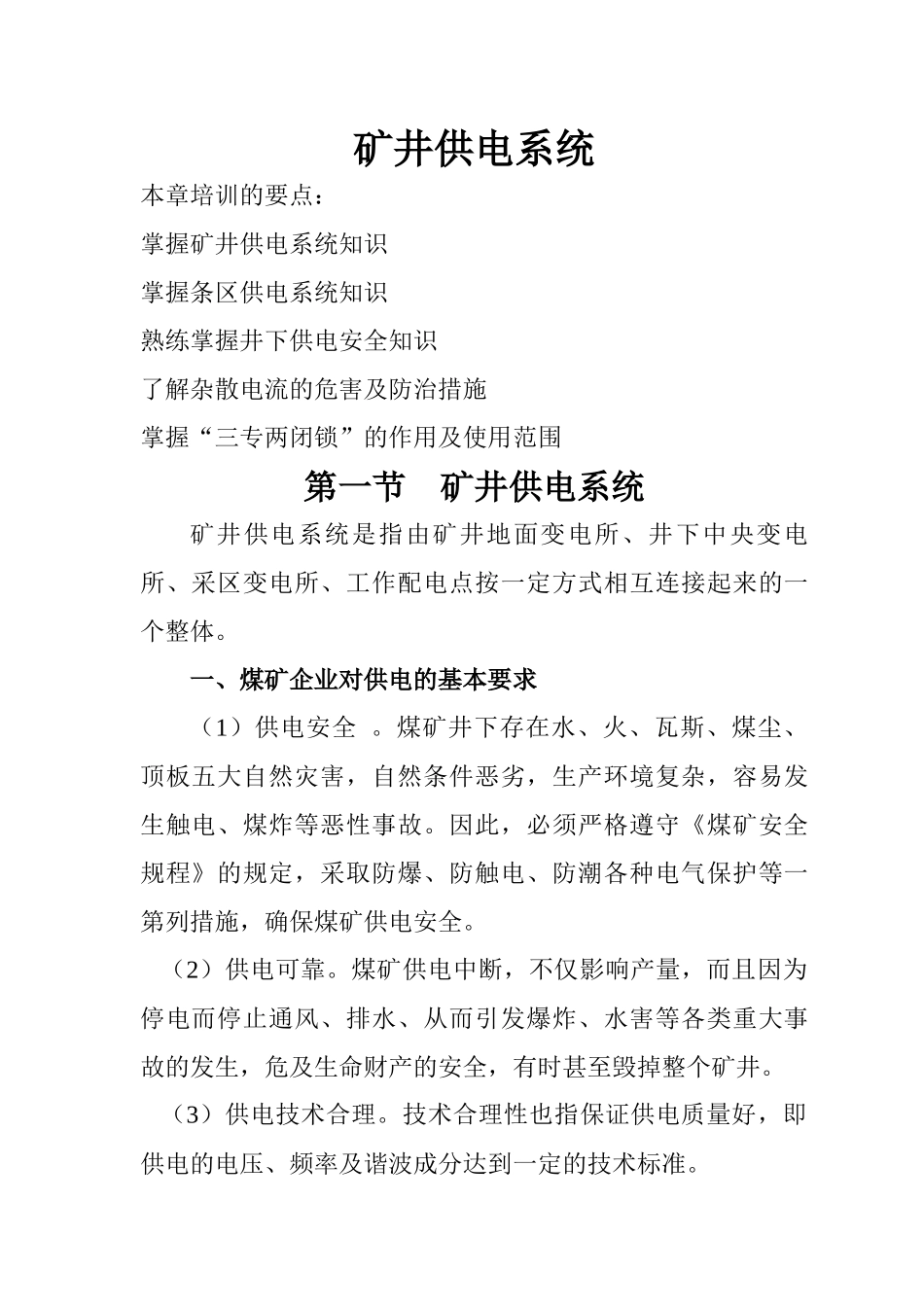

矿井供电系统本章培训的要点：掌握矿井供电系统知识掌握条区供电系统知识熟练掌握井下供电安全知识了解杂散电流的危害及防治措施掌握“三专两闭锁”的作用及使用范围第一节 矿井供电系统矿井供电系统是指由矿井地面变电所、井下中央变电所、采区变电所、工作配电点按一定方式相互连接起来的一个整体。一、煤矿企业对供电的基本要求（1）供电安全 。煤矿井下存在水、火、瓦斯、煤尘、顶板五大自然灾害，自然条件恶劣，生产环境复杂，容易发生触电、煤炸等恶性事故。因此，必须严格遵守《煤矿安全规程》的规定，采取防爆、防触电、防潮各种电气保护等一第列措施，确保煤矿供电安全。 （2）供电可靠。煤矿供电中断，不仅影响产量，而且因为停电而停止通风、排水、从而引发爆炸、水害等各类重大事故的发生，危及生命财产的安全，有时甚至毁掉整个矿井。 （3）供电技术合理。技术合理性也指保证供电质量好，即供电的电压、频率及谐波成分达到一定的技术标准。 （4）供电经济。由于煤矿电气设备耗电量很大，输电功率大，如果设计不合理会造成许多电能的浪费。二、电力负荷的分类煤矿电力负荷按用户的生要性和中断供电对人身安全或在经济方面所造成的损失和影响程度分为三类。（1）第一类负荷。如果中断供电，会造成人员伤亡、重大设备损坏，产生巨大经济损失，所以要求供电必须可靠。如主提升机、主排水等。（2）第二类负荷。如果中断供电，会严重减少产量，造成重大经济损失，就尽量保证可靠供电。如压风设备、采区变电所。（3）第三类负荷。中断供电对生产无直接影响，也不会造成特别大的经济损失。 三、矿井供电电压等级1、煤矿电压等级由于煤矿生产条件的特殊性，有的应用场合采用了特定的电压等级。煤故常用的电压等级及用途如下表：为了保证煤矿井下供电安全，《煤矿安全规程》对井下各级电压等级进行了具体的规定。第 448 条规定，井下各级配电电压和各种电气设备的额定电压等级应符合下列要求：（1）高压，不超过 10000V。（2）低压，不超过 1140V。（3）照明、信号、电话和手持电气设备的供电额定电压，不超过 127V（4）远距离控制线路的额定电压，不超过 36V。（5）采区电气设备使用 3300V 供电时，必须制定专门的安全措施。 2、10KV 电压直接下井供电 随着井下机械化程度的提高，采掘工作面机组容量的加大，6KV 供电电压在某些矿井己不能满足要求，特别是一些大型矿甚至特大型矿井的出现，开始采用 10KV 电压直接下井。种...
