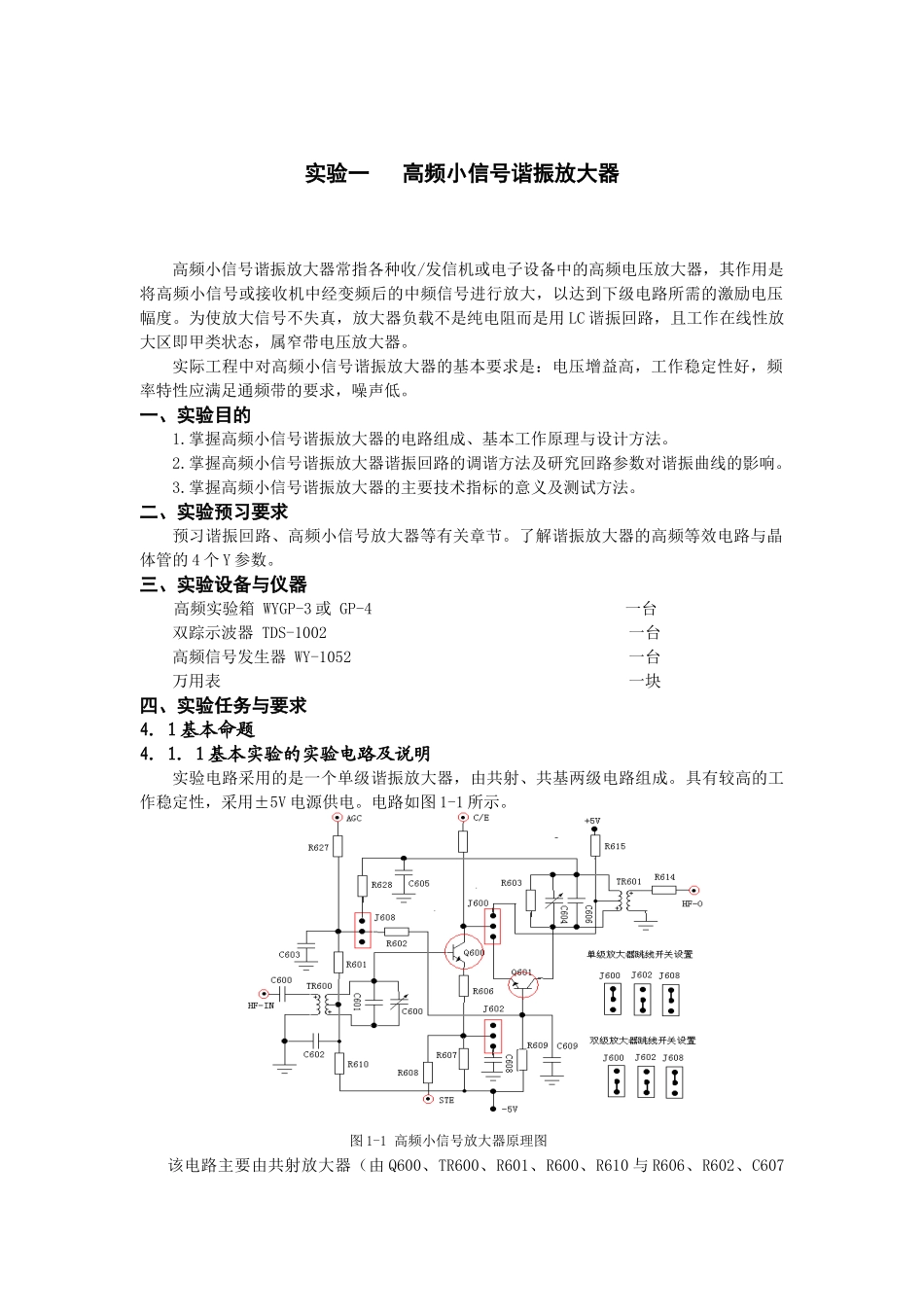

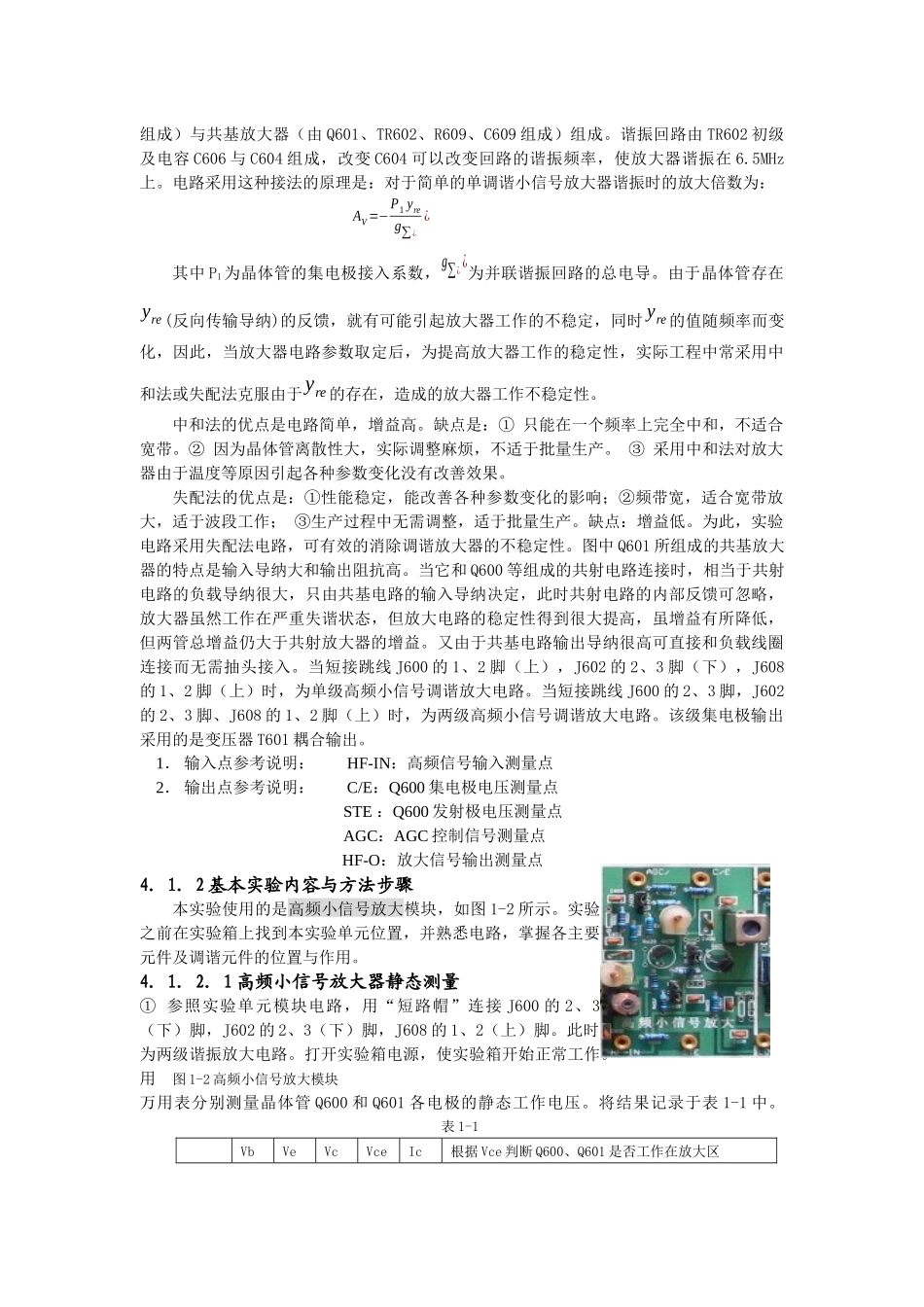

实验一 高频小信号谐振放大器高频小信号谐振放大器常指各种收/发信机或电子设备中的高频电压放大器，其作用是将高频小信号或接收机中经变频后的中频信号进行放大，以达到下级电路所需的激励电压幅度。为使放大信号不失真，放大器负载不是纯电阻而是用 LC 谐振回路，且工作在线性放大区即甲类状态，属窄带电压放大器。实际工程中对高频小信号谐振放大器的基本要求是：电压增益高，工作稳定性好，频率特性应满足通频带的要求，噪声低。一、实验目的1.掌握高频小信号谐振放大器的电路组成、基本工作原理与设计方法。 2.掌握高频小信号谐振放大器谐振回路的调谐方法及研究回路参数对谐振曲线的影响。3.掌握高频小信号谐振放大器的主要技术指标的意义及测试方法。二、实验预习要求预习谐振回路、高频小信号放大器等有关章节。了解谐振放大器的高频等效电路与晶体管的 4 个 Y 参数。三、实验设备与仪器高频实验箱 WYGP-3 或 GP-4 一台双踪示波器 TDS-1002 一台高频信号发生器 WY-1052 一台万用表 一块四、实验任务与要求4．1 基本命题4．1．1 基本实验的实验电路及说明实验电路采用的是一个单级谐振放大器，由共射、共基两级电路组成。具有较高的工作稳定性，采用±5V 电源供电。电路如图 1-1 所示。图 1-1 高频小信号放大器原理图该电路主要由共射放大器（由 Q600、TR600、R601、R600、R610 与 R606、R602、C607组成）与共基放大器（由 Q601、TR602、R609、C609 组成）组成。谐振回路由 TR602 初级及电容 C606 与 C604 组成，改变 C604 可以改变回路的谐振频率，使放大器谐振在 6.5MHz上。电路采用这种接法的原理是：对于简单的单调谐小信号放大器谐振时的放大倍数为： AV=−P1 yreg∑ ¿¿ 其中 P1为晶体管的集电极接入系数，g∑¿ ¿为并联谐振回路的总电导。由于晶体管存在yre (反向传输导纳)的反馈，就有可能引起放大器工作的不稳定，同时 yre 的值随频率而变化，因此，当放大器电路参数取定后，为提高放大器工作的稳定性，实际工程中常采用中和法或失配法克服由于yre 的存在，造成的放大器工作不稳定性。中和法的优点是电路简单，增益高。缺点是：① 只能在一个频率上完全中和，不适合宽带。② 因为晶体管离散性大，实际调整麻烦，不适于批量生产。 ③ 采用中和法对放大器由于温度等原因引起各种参数变化没有改善效果。失配法的优点是：①性能稳定，能改善各种参数变化的影响；②频带宽，适合...
