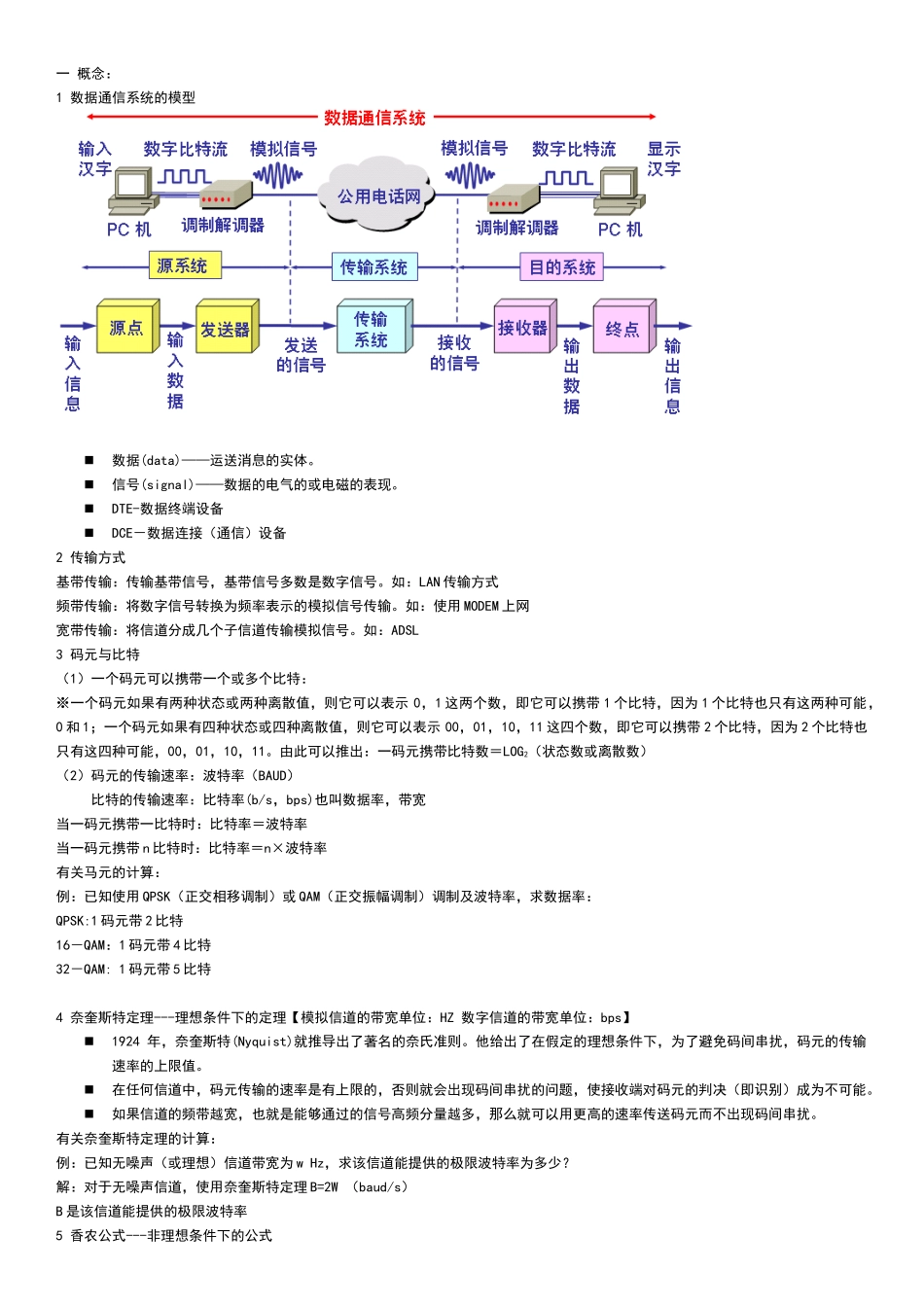

一 概念：1 数据通信系统的模型 数据(data)——运送消息的实体。信号(signal)——数据的电气的或电磁的表现。 DTE-数据终端设备 DCE－数据连接（通信）设备2 传输方式基带传输：传输基带信号，基带信号多数是数字信号。如：LAN 传输方式频带传输：将数字信号转换为频率表示的模拟信号传输。如：使用 MODEM 上网宽带传输：将信道分成几个子信道传输模拟信号。如：ADSL3 码元与比特（1）一个码元可以携带一个或多个比特：※一个码元如果有两种状态或两种离散值，则它可以表示 0，1 这两个数，即它可以携带 1 个比特，因为 1 个比特也只有这两种可能，0 和 1；一个码元如果有四种状态或四种离散值，则它可以表示 00，01，10，11 这四个数，即它可以携带 2 个比特，因为 2 个比特也只有这四种可能，00，01，10，11。由此可以推出：一码元携带比特数＝LOG2（状态数或离散数）（2）码元的传输速率：波特率（BAUD） 比特的传输速率：比特率(b/s，bps)也叫数据率，带宽当一码元携带一比特时：比特率＝波特率当一码元携带 n 比特时：比特率＝n×波特率有关马元的计算：例：已知使用 QPSK（正交相移调制）或 QAM（正交振幅调制）调制及波特率，求数据率：QPSK:1 码元带 2 比特16－QAM：1 码元带 4 比特32－QAM: 1 码元带 5 比特4 奈奎斯特定理---理想条件下的定理【模拟信道的带宽单位：HZ 数字信道的带宽单位：bps】1924 年，奈奎斯特(Nyquist)就推导出了著名的奈氏准则。他给出了在假定的理想条件下，为了避免码间串扰，码元的传输速率的上限值。在任何信道中，码元传输的速率是有上限的，否则就会出现码间串扰的问题，使接收端对码元的判决（即识别）成为不可能。如果信道的频带越宽，也就是能够通过的信号高频分量越多，那么就可以用更高的速率传送码元而不出现码间串扰。 有关奈奎斯特定理的计算：例：已知无噪声（或理想）信道带宽为 w Hz，求该信道能提供的极限波特率为多少？解：对于无噪声信道，使用奈奎斯特定理 B=2W （baud/s）B 是该信道能提供的极限波特率5 香农公式---非理想条件下的公式香农(Shannon)用信息论的理论推导出了带宽受限且有高斯白噪声干扰的信道的极限、无差错的信息传输速率。信道的极限信息传输速率 C 可表达为 C = W log2(1+S/N) b/s W 为信道的带宽（以 Hz 为单位）；S 为信道内所传信号的平均功率；N 为信道内部的高斯噪声功率。...
