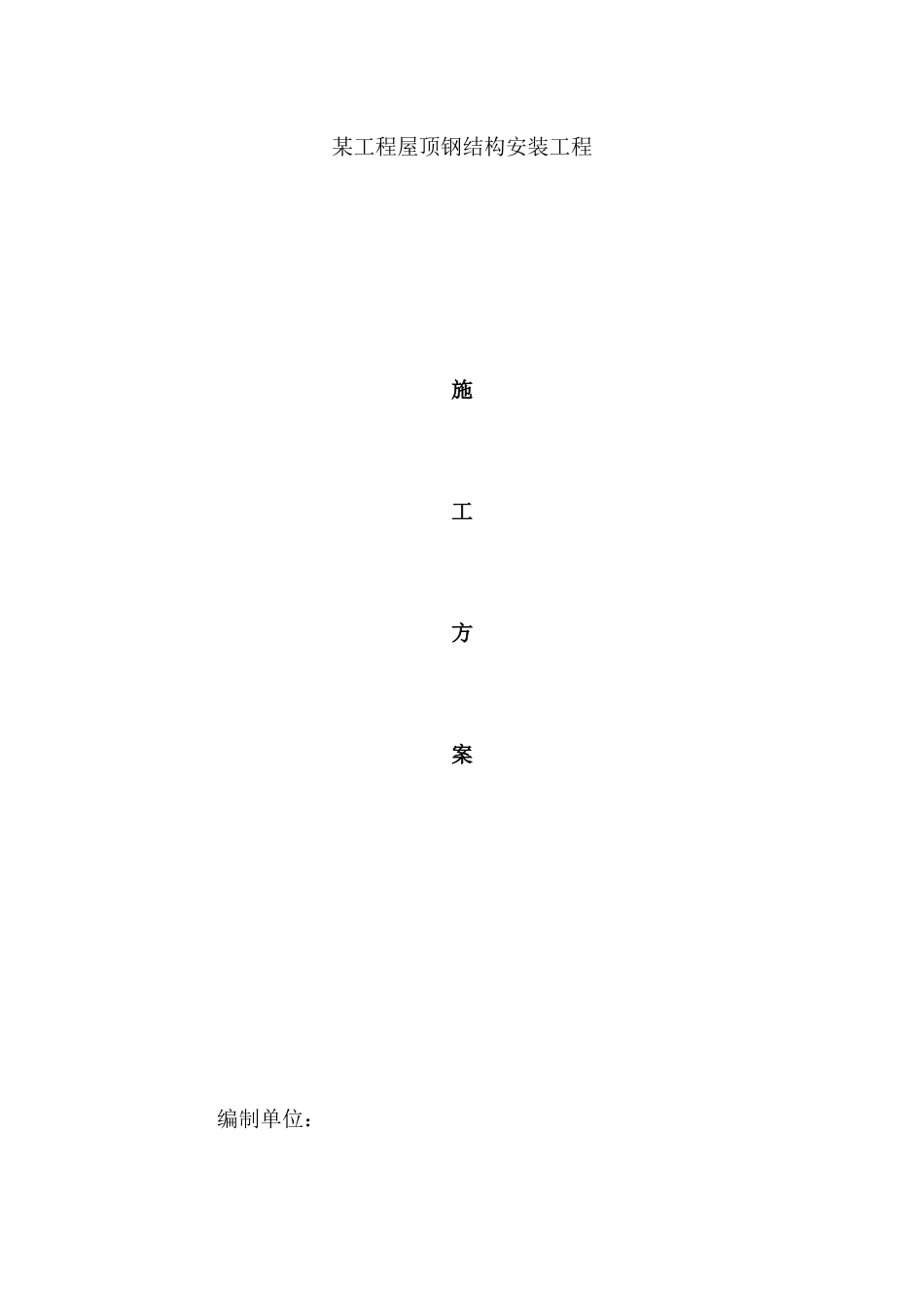

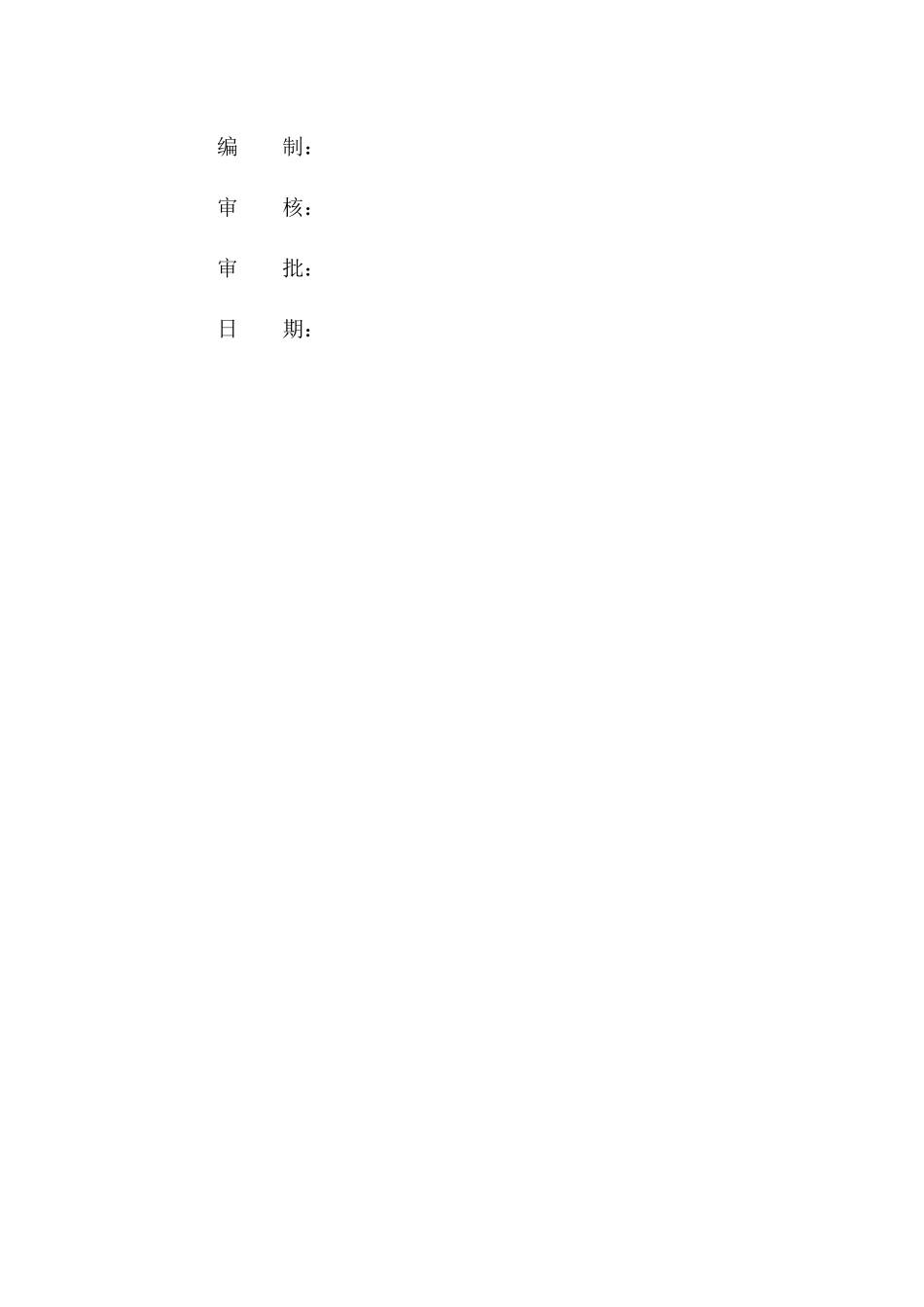

某工程屋顶钢结构安装工程施工方案编制单位：编 制：审 核：审 批：日 期：1 钢结构工程概况及施工技术准备1.1 钢结构工程概况项 目内 容工程名称苏州****二期公寓屋顶钢结构工程地址建设单位设计单位中国建筑****集团有限公司监理单位建筑面积总高层数层高耐火等级一级安全等级一级质量要求1.2 钢结构工程简述本工程钢结构为钢框架----剪力支撑的全钢结构体系，钢结构总重量约为 300 吨，各类钢构件总数量为约为 500 余根。 1） 构件种类本钢结构工程的钢构件主要有钢柱、主梁、次梁、斜支撑、钢梯等。主要构件及截面形式如表 1-1 所示。表 1-1 构件截面形式表序号截面名称截面形式使用部位主要截面尺寸（mm）1箱型钢柱□450X450X18□450X450X20序号截面名称截面形式使用部位主要截面尺寸（mm）2H 型钢梁H500x250x8x14H500x350x10x20H300x150x6x8H400x200x8x103H 型支撑H250x250x10x122） 材料（1）钢柱、框架钢梁、支撑（大部分）等承重构件用的钢材均采用 Q235B。（2）Q235B 之间焊材采用 E4315 焊条。（3）受力螺栓采用 10.9 级扭剪型高强度螺栓。3） 主要节点（1）钢柱与钢柱之间为全熔透的对接接头形式。（2）主梁与钢柱之间、支撑与支撑牛腿之间、主梁与主梁之间为钢接接头，即腹板用高强螺栓连接，翼缘采用全熔透的焊接头。（3）次梁与主梁之间为铰接接头，即腹板之间用高强螺栓连接，翼缘之间不连接。1.3 施工技术准备1） 主要施工技术规范（1）《建筑抗震设计规范》GB50011-2001（2）《钢结构工程施工质量验收规范》GB50205-2001（3）《建筑结构荷载规范》GB50009-2001（4）《钢结构设计规范》GB50017-2003（5）《碳素结构钢》GB700（6）《碳素钢焊条》GB5117（7）《钢结构用扭剪型高强度螺栓连接副》GB3632~GB3633（8）《圆柱头焊钉》（GB10433)（9）《涂装前钢材表面锈蚀等级和除锈等级》GB8923（10）《气体保护焊用钢丝》GB/T14958（11）《建筑钢结构焊接技术规程》JGJ81-2002（12）《高强度螺栓连接应用技术规范》JGJ82-2002（13）《高层民用建筑钢结构技术规程》JGJ99-98（14）《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91（15）《钢结构防火涂料应用技术规范》 CECS24:902） 钢柱分节及重量钢柱分节原则主要由制作的运输方便和塔吊设置在该位置的起吊能力两个方面的因素来决定，制作的运输方便要求钢骨柱分节长度一般不大于 12m，根据塔吊的位置及性能参数表得出各钢柱位置塔吊的起...
