莆田某多层住宅小区工程模板施工方案(胶合板门型钢管架)VIP免费

莆田某多层住宅小区工程模板施工方案(胶合板门型钢管架)_第1页
1/14
莆田某多层住宅小区工程模板施工方案(胶合板门型钢管架)_第2页
2/14
莆田某多层住宅小区工程模板施工方案(胶合板门型钢管架)_第3页
3/14

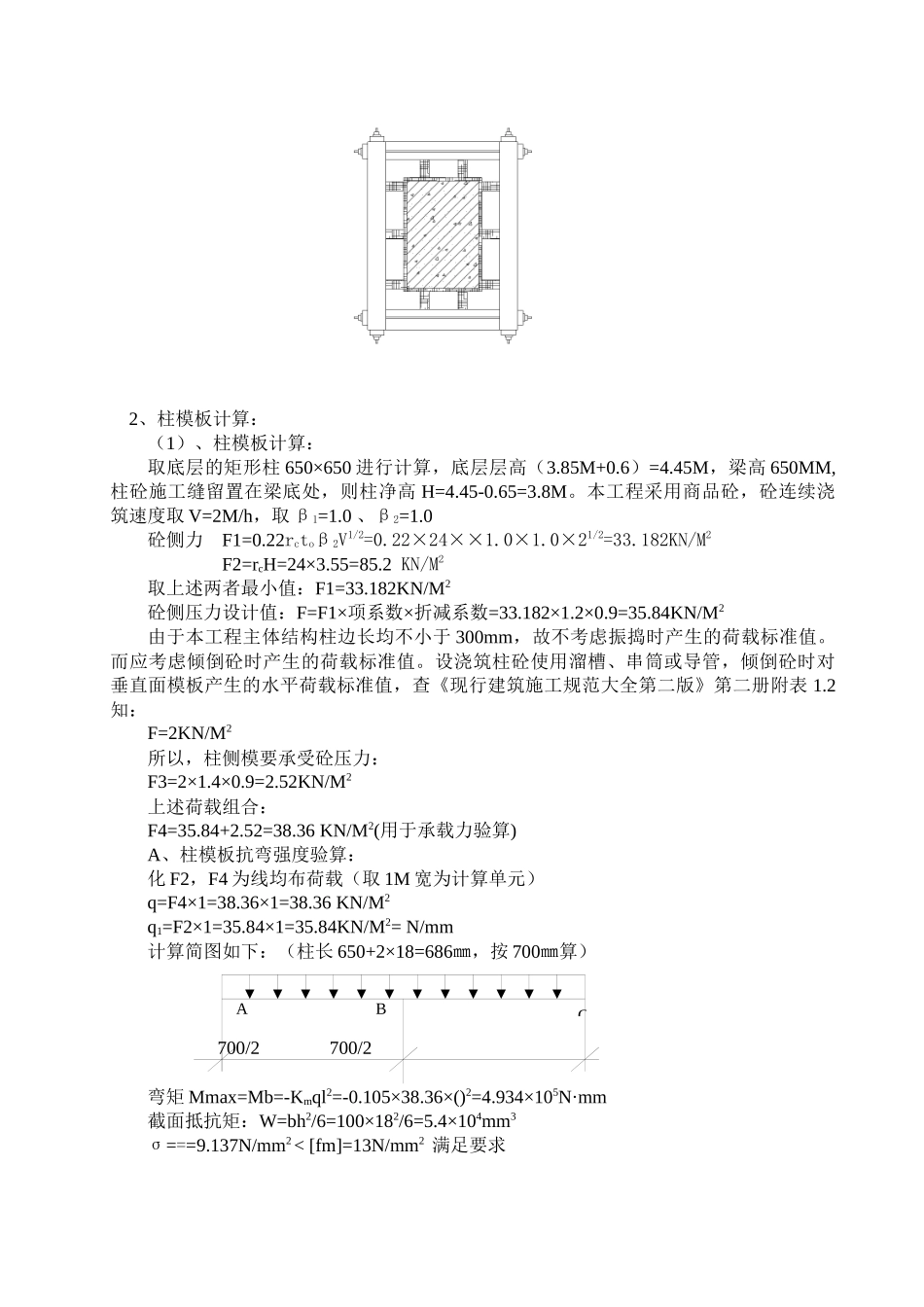

***大道沟口安置区 1#~16#楼工程模板工程施工方案一、工程概况***大道沟口安置区 1#~16#楼工程,由*****设计院设计,本工程总建筑面积约45447m2,建筑总高度均为 19m,楼层各层高为 3.0m,底层高为 3.85m ,负面高0.6m,框架梁断面最大均为 250×650,其它分别为 250×600,250×550,250×500 250×450,250×400,200×400,200×300;最大柱断面为 650×650,其它为600×600、550×550、500×550、500×500,450×450,400×500,400×450 等,楼梯为现浇钢筋砼板式楼梯;楼板厚度为分别为 100,110,140;采用商品砼,采用施工电梯垂直运输,人工平整机械振捣。二、模板选型本工程模板工程采用胶合板为主材,方木为横竖档、搁栅、柱箍、托木等,支撑系统采用门型钢管架。本工程每幢拟投入两套柱模及两套梁板模。三、材料机具1 、 模 板 : 采 用 酚 醛 树 脂 胶 合 板 , 规 格 为 1830×915×18mm , 方 木 :50×100mm、100×100mm、70×150mm、150×150 方木等。2、支撑系统:MZ型门式钢管架,Ф48 普通钢管架。3、配件:铁丝、对拉夹具、夹具螺丝、V 型卡、锁紧器、门架上下顶托、门架连接棒、联结件、普通钢管扣件、电锯、电钻、电刨等。四、模板计算荷载分项系数取值和模板力学性能1、荷载分项系数① 模板及其支架自重、新浇砼自重、钢筋自重 ri均为 1.2。② 施工人员及施工设备荷载、振捣砼时产生的荷载 ri均为 1.4。③ 倾倒砼时产生的荷载 ri为 1.4。2、模板力学性能① 抗弯强度:fm=13Mpa② 顺纹抗剪:fv=1.5Mpa③ 顺纹抗弯:fx=8.5Mpa④ 顺纹抗压:fc=12Mpa⑤ 重力密度:5.5KV/mm3⑥ 弹性模量:酚醛树脂胶合板取 E=6000N/mm2,杉木取 E=10000 N/mm2五、模板制作方法及支设工艺顺序(一)柱模的制作1、柱模配模:侧模:柱尺寸为 b×h,其中 b 为短方向采用同柱宽胶合板,h 为长方向采用 h+2×18宽的胶合板。竖挡:采用 50×100mm 方木,柱宽 550mm 及其以上的竖楞采用三根分柱宽均等分位置布设,并在中间设 Ф12 对拉钢筋。柱箍:柱箍采用 50×100 mm 方木,两根为一组,两端以 Ф12 钢筋拉结,间距450mm 最底部的柱箍紧贴楼地面。柱模安装示意图如下: 拉结钢筋:两端用碟型卡或对拉螺栓等固定拉紧。 2、柱模板计算:(1)、柱模板计算: 取底层的矩形柱 650×650 进行计算,底层层高(3.85M+0.6)=4.45M,梁高 650MM,柱砼施工缝留置在梁底处,则柱净...
