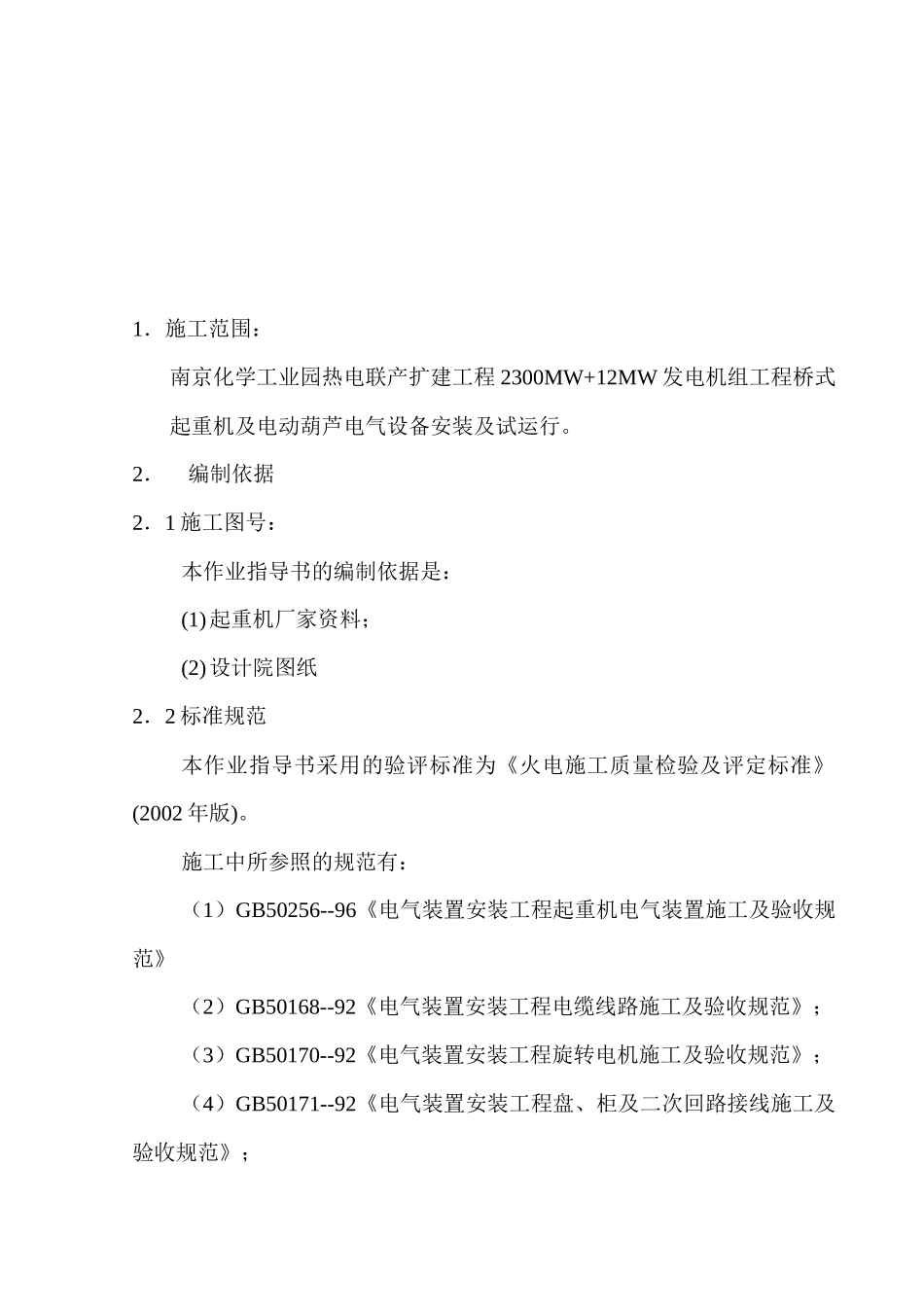

1．施工范围：南京化学工业园热电联产扩建工程 2300MW+12MW 发电机组工程桥式起重机及电动葫芦电气设备安装及试运行。2．编制依据2．1 施工图号：本作业指导书的编制依据是：(1)起重机厂家资料；(2)设计院图纸2．2 标准规范本作业指导书采用的验评标准为《火电施工质量检验及评定标准》(2002 年版)。 施工中所参照的规范有：（1）GB50256--96《电气装置安装工程起重机电气装置施工及验收规范》（2）GB50168--92《电气装置安装工程电缆线路施工及验收规范》；（3）GB50170--92《电气装置安装工程旋转电机施工及验收规范》；（4）GB50171--92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》；（5）GB50169--92《电气装置安装工程接地装置施工及验收规范》；（6）火电施工质量检验及评定标准（电气装置篇）(1984 年版)；（7）GB5050--91《电气装置安装工程电气设备交接试验标准》。本作业指导书的安全技术措施编制依据为：（1）安规 DL5009.1--2002《电力建设安全工作规程》（火力发电厂部分）；3．施工准备3．1 材料设备 起重机电气设备的安装一般有电气控制箱、电阻器、控制器、限位器、接 线 盒 、 电 线 、 电 缆 、 桥 架 以 及 一 定 量 的 槽 钢 [10 、 角 钢（∠50×5，∠40×4）、尼龙绳、工字钢、瓦斯管（Φ25—Φ50）、5mm厚橡皮垫等。所有需安装的设备,在安装前均应会同厂家、甲方有关代表、监理和供应科进行开箱清点，并办理开箱检查记录，对缺损物件进行记录并提出单子由厂家补齐。3．2 施工机械施工时配备交流电焊机、砂轮切割机、磨光机、电钻、拖拉机，同时配备相宜的吊车配合施工。3．3 技术资料施工中主要依据的技术资料有：起重机厂家图纸及其他有关资料（包括设计变更单、工程联系单、技术核定单），施工完毕后及时填写相应的验评表、签证等。施工中所应提供的验评表代码：DL/T5161.14-3.0.2, DL/T5161.14-1.0.4,DL/T5161.14-1.0.6, DL/T5161.7-3.0.9, DL/T5161.12-3.0.2,DL/T5161.7-3.0.11, DL/T5161.14-4.0.2 等3．4 计量器具及特殊工具应配备的计量器具有水平尺、万用表、500V 摇表等。4．施工工序4.1 工序流程4．1．1 桥式起重机安装流程图 有疑问施工前安全技术交底电机检查电气盘柜基础安装电气盘柜及电阻器安装清点到货设备、提出缺件清单土建、机务施工达到电气安装施工条件，并验收合格写出技术核定单，由厂家给以解释审查厂家及设计图纸电缆管敷设临时脚手架等...
