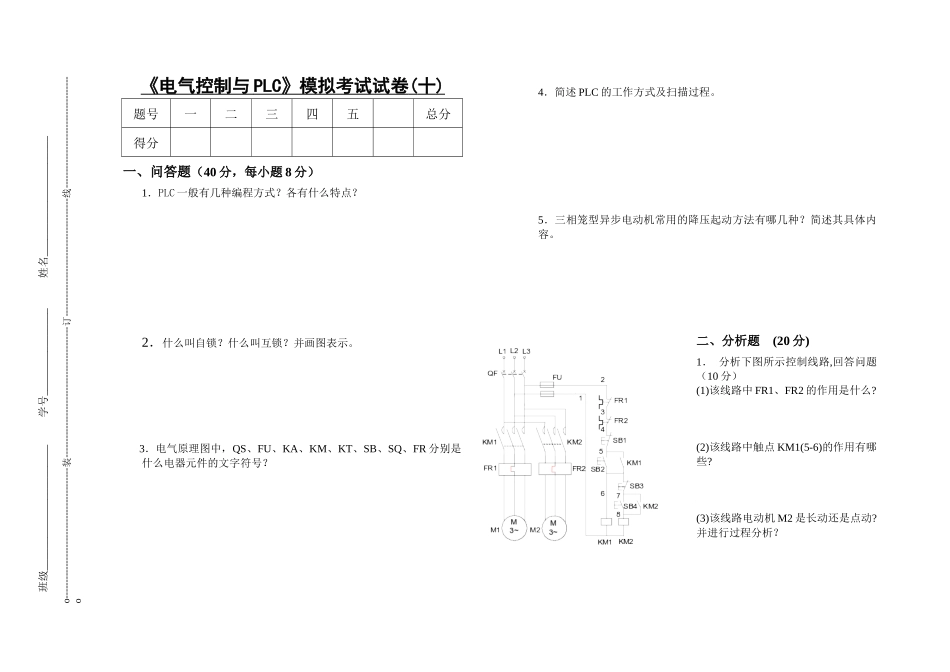

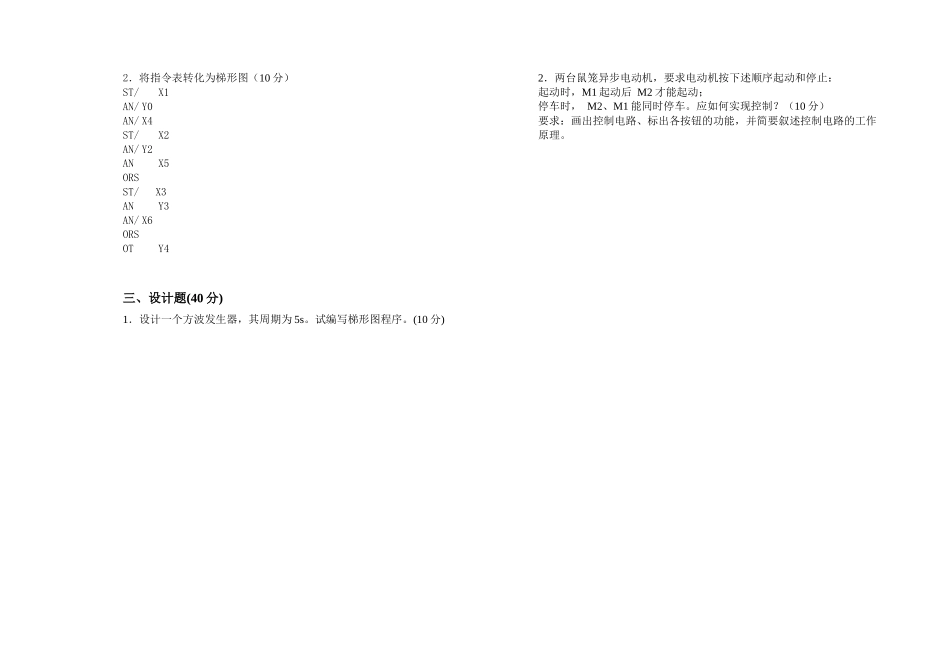

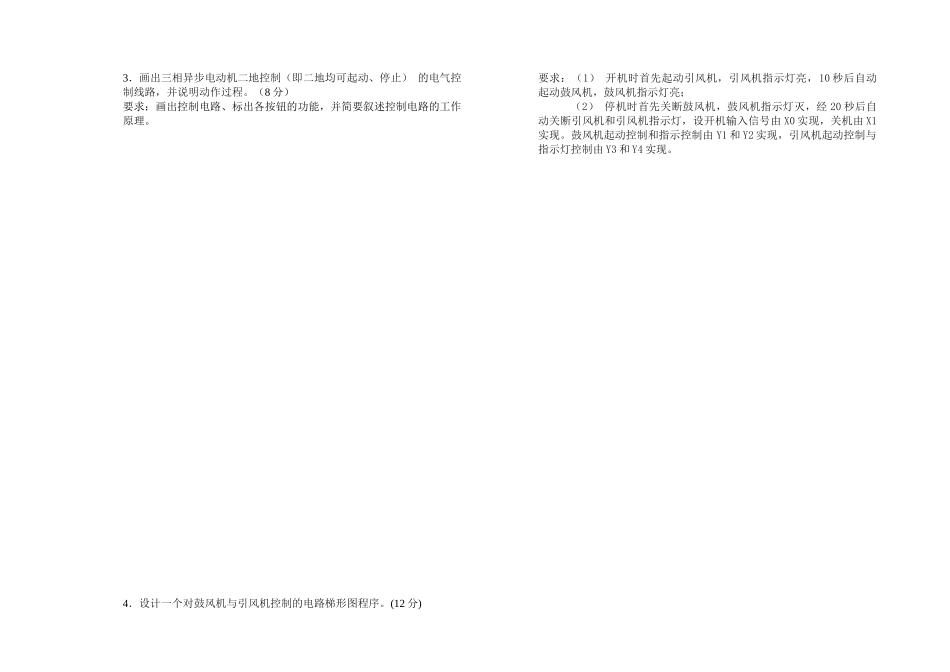

《电气控制与 PLC 》模拟考试试卷 ( 十 ) 题号一二三四五总分得分一、问答题（40 分，每小题 8 分）1．PLC 一般有几种编程方式？各有什么特点？ 2．什么叫自锁？什么叫互锁？并画图表示。3．电气原理图中，QS、FU、KA、KM、KT、SB、SQ、FR 分别是什么电器元件的文字符号？4．简述 PLC 的工作方式及扫描过程。5．三相笼型异步电动机常用的降压起动方法有哪几种？简述其具体内容。 二、分析题 (20 分)1． 分析下图所示控制线路,回答问题（10 分）(1)该线路中 FR1、FR2 的作用是什么?(2)该线路中触点 KM1(5-6)的作用有哪些?(3)该线路电动机 M2 是长动还是点动?并进行过程分析？班级_______________________ 学号________________ 姓名______________________o-----------------------------------------装-----------------------------------------订-------------------------------------线-----------------------------------o2．将指令表转化为梯形图（10 分）ST/ X1AN/ Y0AN/ X4ST/ X2AN/ Y2AN X5ORSST/ X3AN Y3AN/ X6ORSOT Y4三、设计题(40 分)1．设计一个方波发生器，其周期为 5s。试编写梯形图程序。(10 分)2．两台鼠笼异步电动机，要求电动机按下述顺序起动和停止：起动时，M1 起动后 M2 才能起动；停车时， M2、M1 能同时停车。应如何实现控制？（10 分）要求：画出控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。3．画出三相异步电动机二地控制（即二地均可起动、停止） 的电气控制线路，并说明动作过程。（8 分）要求：画出控制电路、标出各按钮的功能，并简要叙述控制电路的工作原理。4．设计一个对鼓风机与引风机控制的电路梯形图程序。(12 分)要求：（1） 开机时首先起动引风机，引风机指示灯亮，10 秒后自动起动鼓风机，鼓风机指示灯亮；（2） 停机时首先关断鼓风机，鼓风机指示灯灭，经 20 秒后自动关断引风机和引风机指示灯，设开机输入信号由 X0 实现，关机由 X1实现。鼓风机起动控制和指示控制由 Y1 和 Y2 实现，引风机起动控制与指示灯控制由 Y3 和 Y4 实现。
