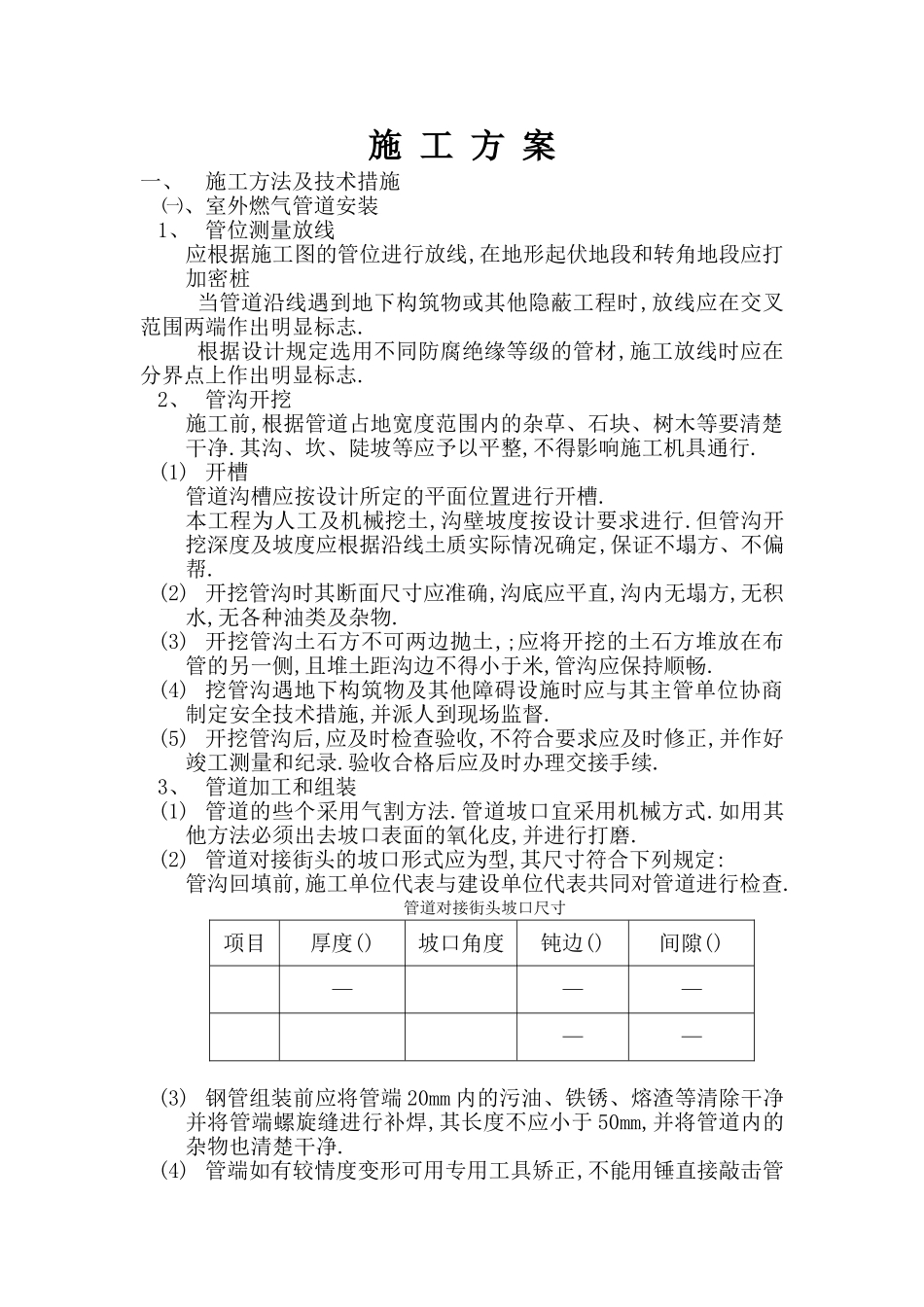

施 工 方 案一、施工方法及技术措施 ㈠、室外燃气管道安装1、 管位测量放线应根据施工图的管位进行放线,在地形起伏地段和转角地段应打加密桩 当管道沿线遇到地下构筑物或其他隐蔽工程时,放线应在交叉范围两端作出明显标志. 根据设计规定选用不同防腐绝缘等级的管材,施工放线时应在分界点上作出明显标志.2、 管沟开挖施工前,根据管道占地宽度范围内的杂草、石块、树木等要清楚干净.其沟、坎、陡坡等应予以平整,不得影响施工机具通行.(1) 开槽管道沟槽应按设计所定的平面位置进行开槽.本工程为人工及机械挖土,沟壁坡度按设计要求进行.但管沟开挖深度及坡度应根据沿线土质实际情况确定,保证不塌方、不偏帮.(2) 开挖管沟时其断面尺寸应准确,沟底应平直,沟内无塌方,无积水,无各种油类及杂物.(3) 开挖管沟土石方不可两边抛土,;应将开挖的土石方堆放在布管的另一侧,且堆土距沟边不得小于米,管沟应保持顺畅.(4) 挖管沟遇地下构筑物及其他障碍设施时应与其主管单位协商制定安全技术措施,并派人到现场监督.(5) 开挖管沟后,应及时检查验收,不符合要求应及时修正,并作好竣工测量和纪录.验收合格后应及时办理交接手续.3、 管道加工和组装(1) 管道的些个采用气割方法.管道坡口宜采用机械方式.如用其他方法必须出去坡口表面的氧化皮,并进行打磨.(2) 管道对接街头的坡口形式应为型,其尺寸符合下列规定:管沟回填前,施工单位代表与建设单位代表共同对管道进行检查.管道对接街头坡口尺寸项目厚度()坡口角度钝边()间隙()————— (3) 钢管组装前应将管端 20mm 内的污油、铁锈、熔渣等清除干净并将管端螺旋缝进行补焊,其长度不应小于 50mm,并将管道内的杂物也清楚干净.(4) 管端如有较情度变形可用专用工具矫正,不能用锤直接敲击管壁.(5) 当采用斜口时,其偏转角不宜大于°°,相邻两斜口的艰巨在偏转角同向时,不得不小于倍的管道公称直径.4、 管道焊接(1) 管道的焊接方法采用手工电弧焊;钢管与阀门连接时采用法兰连接;管端焊接街头形式应满足《城镇燃气书陪工程施工及验收规范》()第四章规定.(2) 焊条的存放应做到防潮、防雨、防霜及油类侵蚀.(3) 焊接前应将坡口表面及破口边缘内外侧不小于毫米捍卫内的油漆、污垢、铁锈、毛刺及镀锌层清除干净,并不得有裂纹和夹层等缺陷.(4) 管道焊接应采取多层焊接,施焊时,层间熔渣应清楚干净,进行外观检查合格后方可进行下一层焊接.5、 焊缝检查(1) 焊缝质量检查应符合下列要求:① 管道焊接后必须对焊...
