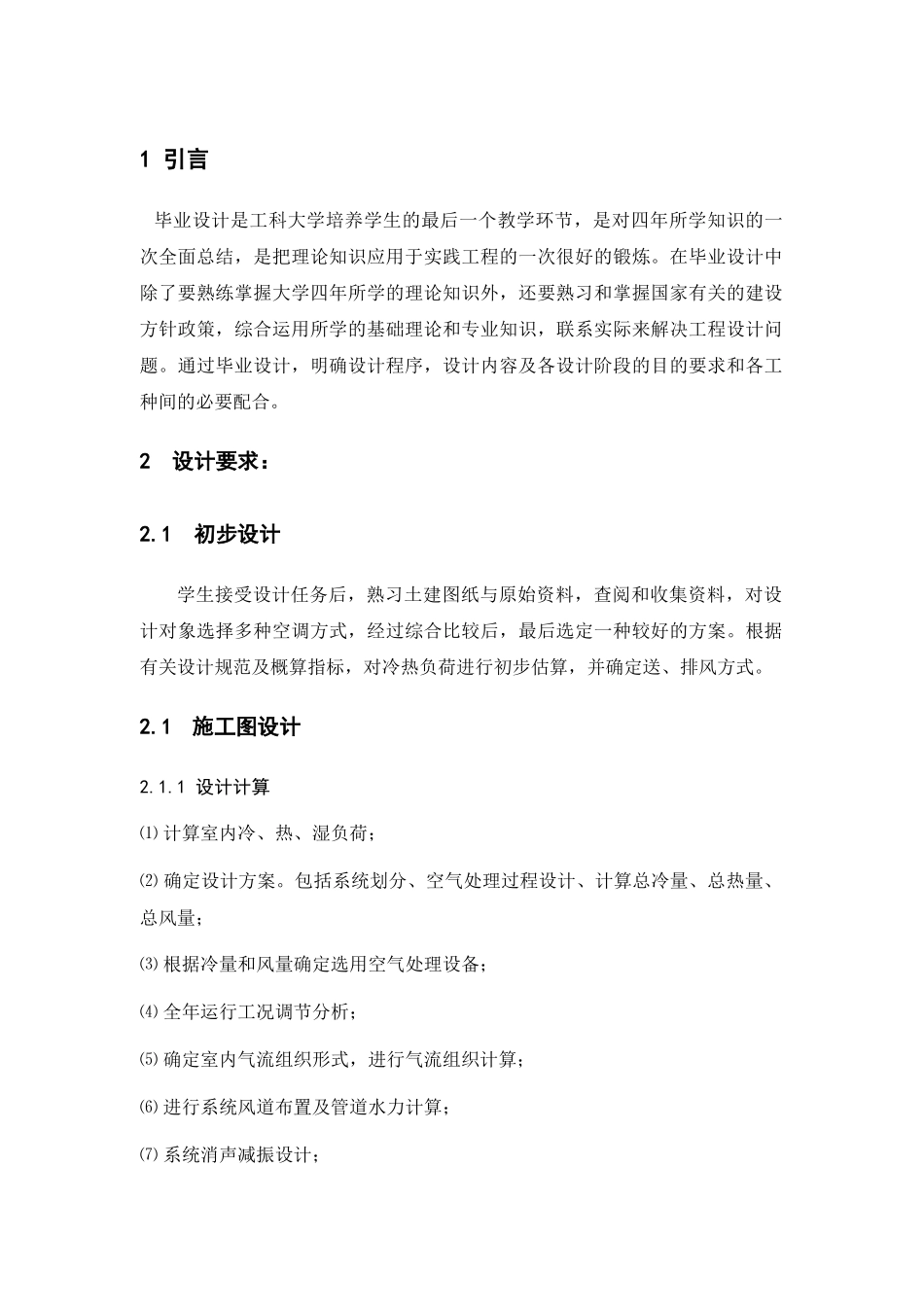

1 引言 毕业设计是工科大学培养学生的最后一个教学环节，是对四年所学知识的一次全面总结，是把理论知识应用于实践工程的一次很好的锻炼。在毕业设计中除了要熟练掌握大学四年所学的理论知识外，还要熟习和掌握国家有关的建设方针政策，综合运用所学的基础理论和专业知识，联系实际来解决工程设计问题。通过毕业设计，明确设计程序，设计内容及各设计阶段的目的要求和各工种间的必要配合。2 设计要求： 2.1 初步设计学生接受设计任务后，熟习土建图纸与原始资料，查阅和收集资料，对设计对象选择多种空调方式，经过综合比较后，最后选定一种较好的方案。根据有关设计规范及概算指标，对冷热负荷进行初步估算，并确定送、排风方式。2.1 施工图设计2.1.1 设计计算 ⑴ 计算室内冷、热、湿负荷； ⑵ 确定设计方案。包括系统划分、空气处理过程设计、计算总冷量、总热量、总风量； ⑶ 根据冷量和风量确定选用空气处理设备； ⑷ 全年运行工况调节分析； ⑸ 确定室内气流组织形式，进行气流组织计算； ⑹ 进行系统风道布置及管道水力计算； ⑺ 系统消声减振设计； ⑻ 系统防排烟及保温设计； ⑼ 对土建、水、电、动力专业的要求； ⑽ 设计总结。2.1.2 绘图图纸应包括首页图、空调系统布置平面图、系统图、大样图、机房布置平面图系统图、大样图。3 设计任务及依据3.1 工程概况 本设计对象为石家庄市某综合大厦，大厦主要有：办公室，会议室，多功能厅等。其中地下二层地上十六层，预计将机房布置于地下二层。工程位于石家庄市，海拔 44.9 m。总空调面积为 17873m2。本工程空调设计的任务包括本楼的中央空调系统的设计及通风设计。本中央空调系统设计要求能够实现夏季供冷和冬季供热，并能满足人体的舒适性要求。 3.2 设计依据3.2.1 石家庄市室外空调设计参数气象参数为：夏季：大气压：101 kpa 室外日平均温度：29.7 ℃室外计算日温差：7.3℃室外干球温度：35.1 ℃ 室外湿球温度：26.6 ℃冬季：大气压：101.99 kpa 采暖计算温度：0 ℃空调计算温度：-3℃ 相对湿度：51.6% 室外平均风速：1.8m/s3.2.2 室内空调主要设计参数表 3.1 室内设计参数 房间名称温度℃相对湿度%新风量m3/ ph备注冬季夏季冬季夏季服务厅202755~6520餐厅1827≤6525健身2025≤6530桑拿包间2225≤6530办公室2026≤6530门厅大堂1628≤6510客房2025≤6530游泳厅27~28≤65304 负荷计算4.1 体形系数 0.44.2 墙体工程4.2.1 外墙砖...
