水杯塑料模具设计方法VIP免费

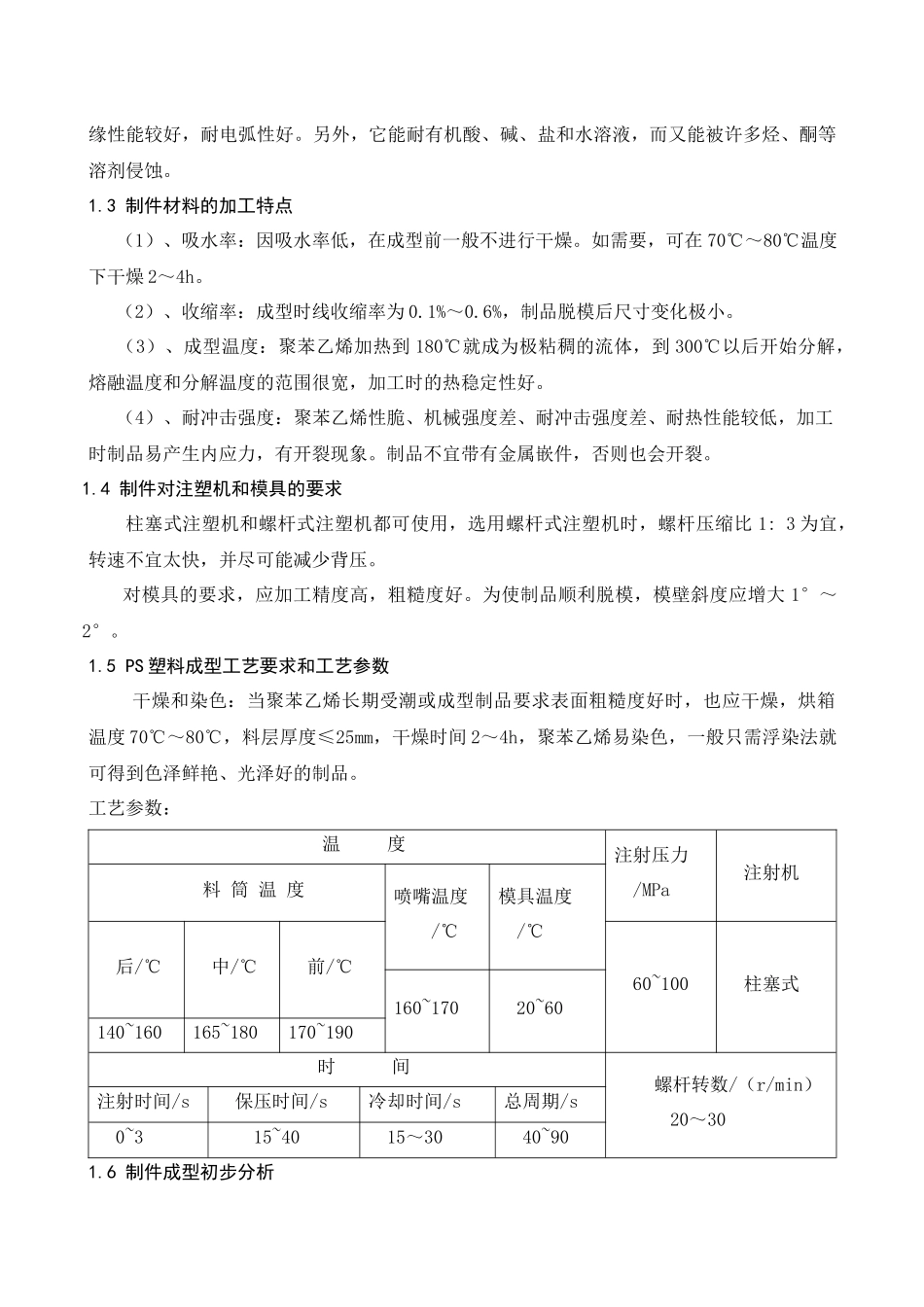

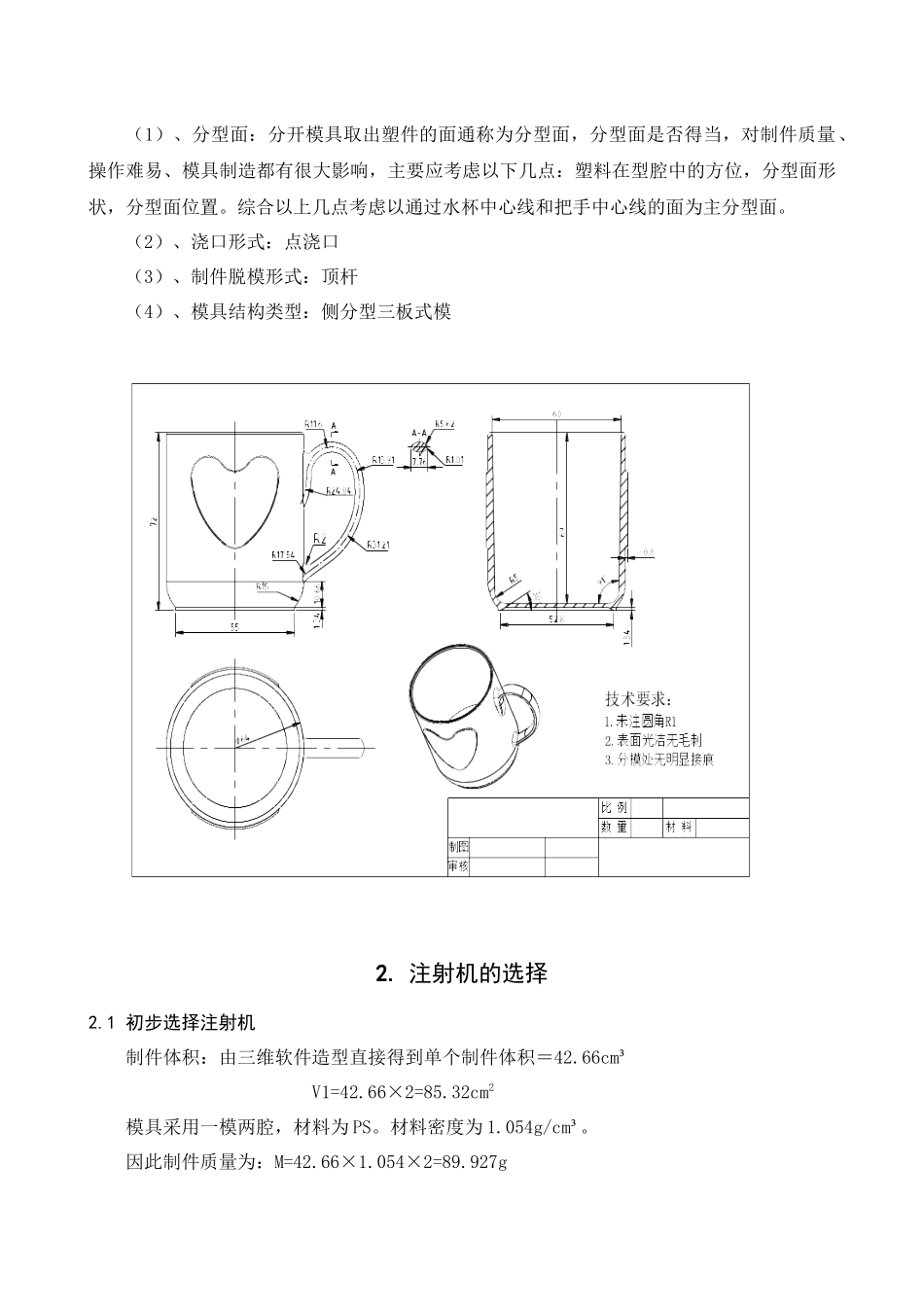

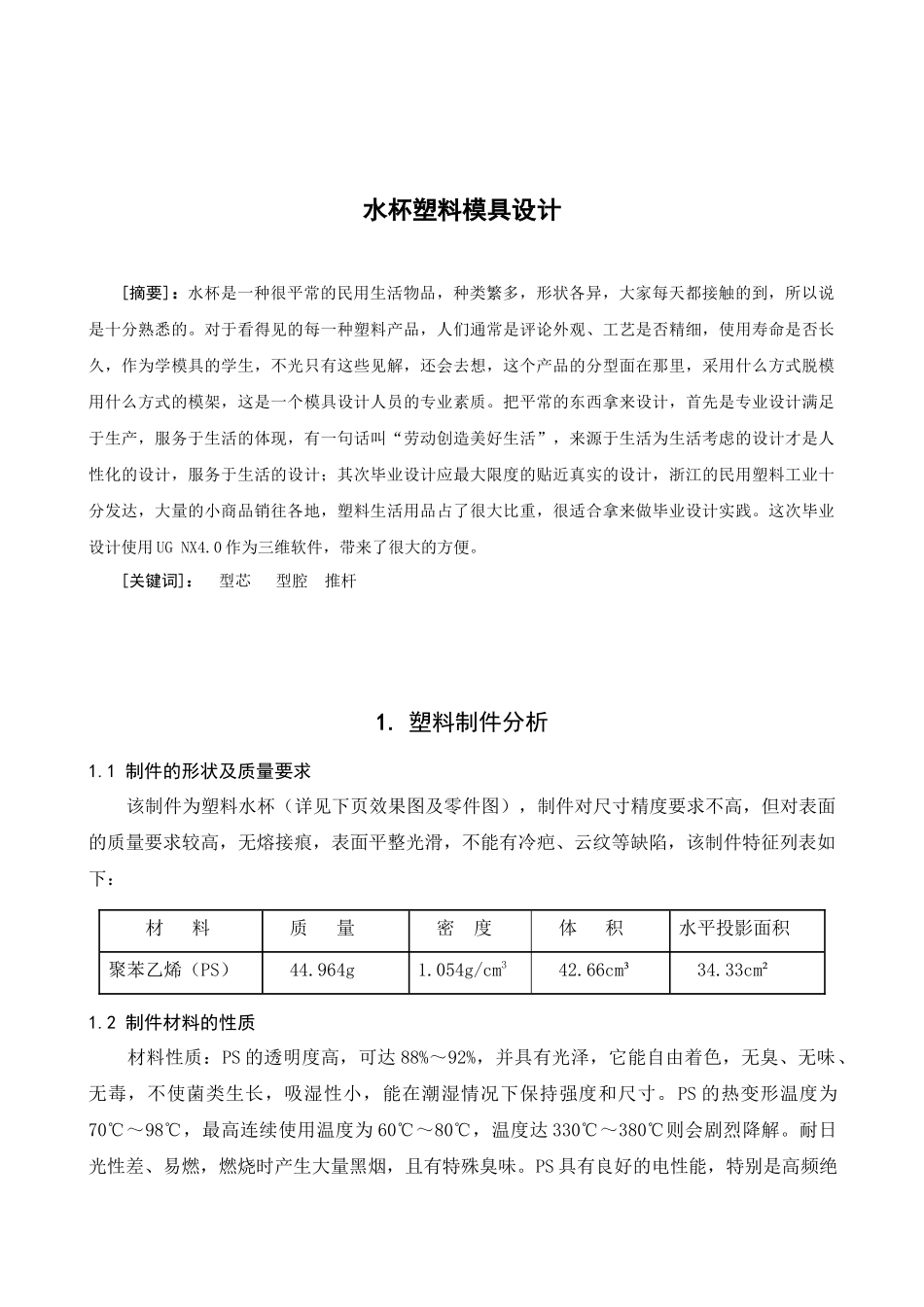

水杯塑料模具设计[摘要]：水杯是一种很平常的民用生活物品，种类繁多，形状各异，大家每天都接触的到，所以说是十分熟悉的。对于看得见的每一种塑料产品，人们通常是评论外观、工艺是否精细，使用寿命是否长久，作为学模具的学生，不光只有这些见解，还会去想，这个产品的分型面在那里，采用什么方式脱模用什么方式的模架，这是一个模具设计人员的专业素质。把平常的东西拿来设计，首先是专业设计满足于生产，服务于生活的体现，有一句话叫“劳动创造美好生活”，来源于生活为生活考虑的设计才是人性化的设计，服务于生活的设计；其次毕业设计应最大限度的贴近真实的设计，浙江的民用塑料工业十分发达，大量的小商品销往各地，塑料生活用品占了很大比重，很适合拿来做毕业设计实践。这次毕业设计使用 UG NX4.0 作为三维软件，带来了很大的方便。[关键词]： 型芯 型腔 推杆 1. 塑料制件分析1.1 制件的形状及质量要求 该制件为塑料水杯（详见下页效果图及零件图），制件对尺寸精度要求不高，但对表面的质量要求较高，无熔接痕，表面平整光滑，不能有冷疤、云纹等缺陷，该制件特征列表如下：1.2 制件材料的性质 材料性质：PS 的透明度高，可达 88%～92%，并具有光泽，它能自由着色，无臭、无味、无毒，不使菌类生长，吸湿性小，能在潮湿情况下保持强度和尺寸。PS 的热变形温度为70℃～98℃，最高连续使用温度为 60℃～80℃，温度达 330℃～380℃则会剧烈降解。耐日光性差、易燃，燃烧时产生大量黑烟，且有特殊臭味。PS 具有良好的电性能，特别是高频绝材 料质 量密 度体 积水平投影面积聚苯乙烯（PS）44.964g1.054g/cm342.66cm³34.33cm²缘性能较好，耐电弧性好。另外，它能耐有机酸、碱、盐和水溶液，而又能被许多烃、酮等溶剂侵蚀。1.3 制件材料的加工特点 （1）、吸水率：因吸水率低，在成型前一般不进行干燥。如需要，可在 70℃～80℃温度下干燥 2～4h。 （2）、收缩率：成型时线收缩率为 0.1%～0.6%，制品脱模后尺寸变化极小。 （3）、成型温度：聚苯乙烯加热到 180℃就成为极粘稠的流体，到 300℃以后开始分解，熔融温度和分解温度的范围很宽，加工时的热稳定性好。 （4）、耐冲击强度：聚苯乙烯性脆、机械强度差、耐冲击强度差、耐热性能较低，加工时制品易产生内应力，有开裂现象。制品不宜带有金属嵌件，否则也会开裂。 1.4 制件对注塑机和模具的要求柱塞式注塑机和螺杆式注塑机都可使用，选用螺杆式注塑...
