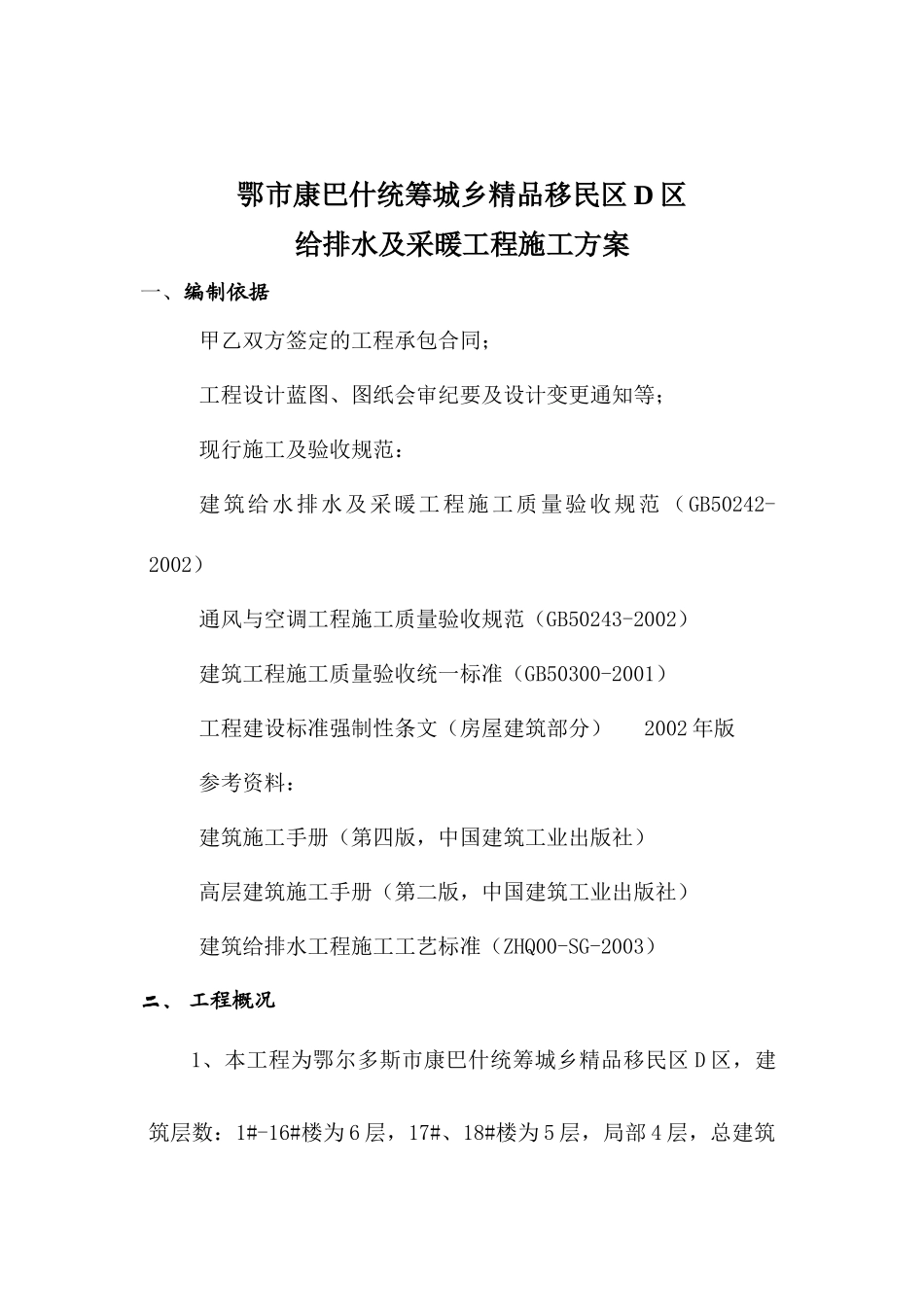

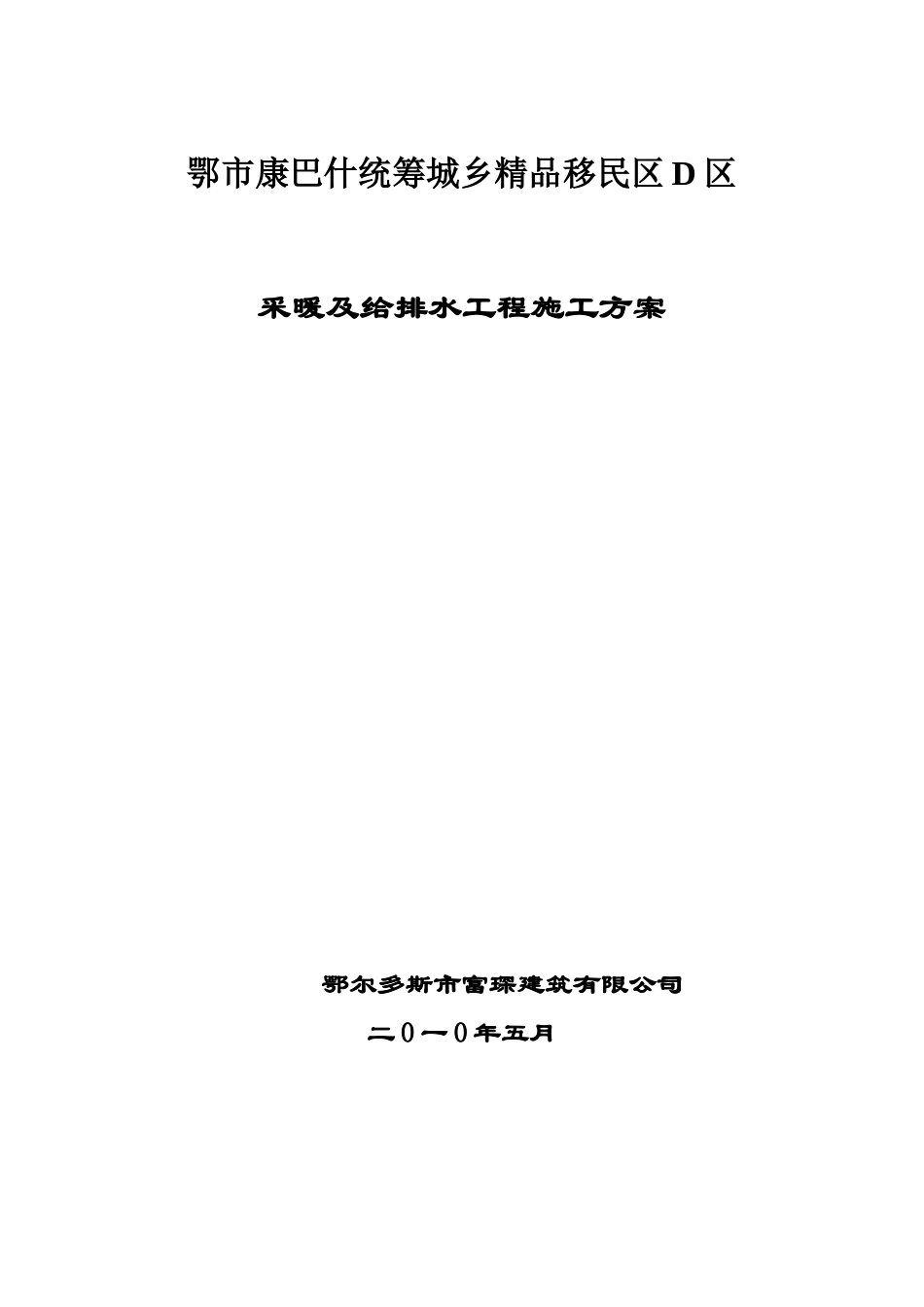

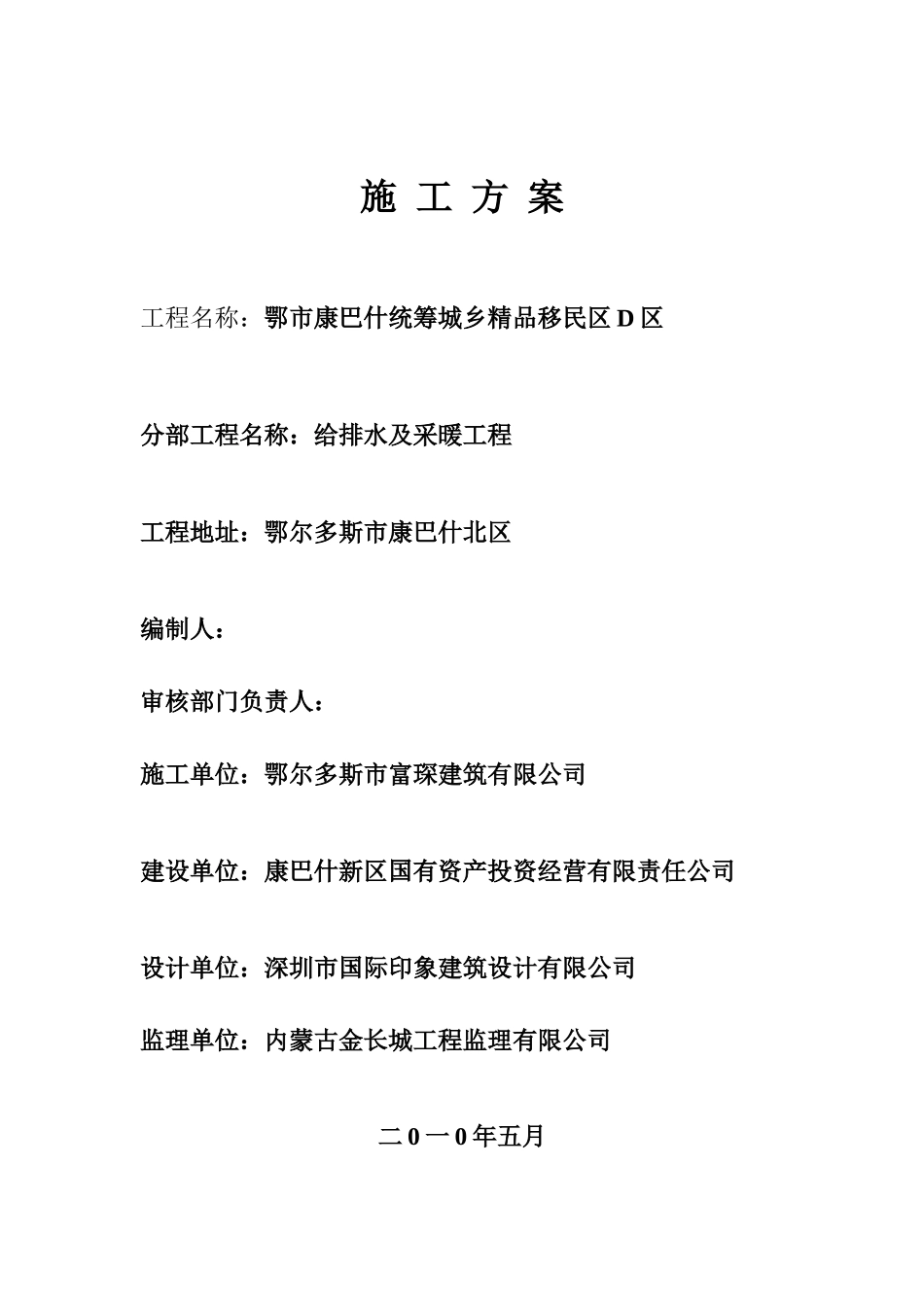

鄂市康巴什统筹城乡精品移民区 D 区采暖及给排水工程施工方案鄂尔多斯市富琛建筑有限公司二 0 一 0 年五月施 工 方 案工程名称：鄂市康巴什统筹城乡精品移民区 D 区分部工程名称：给排水及采暖工程工程地址：鄂尔多斯市康巴什北区编制人： 审核部门负责人： 施工单位：鄂尔多斯市富琛建筑有限公司建设单位：康巴什新区国有资产投资经营有限责任公司设计单位：深圳市国际印象建筑设计有限公司 监理单位：内蒙古金长城工程监理有限公司二 0 一 0 年五月鄂市康巴什统筹城乡精品移民区 D 区给排水及采暖工程施工方案一、编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收规范：建筑给水排水及采暖工程施工质量验收规范 （GB50242-2002）通风与空调工程施工质量验收规范（GB50243-2002）建筑工程施工质量验收统一标准（GB50300-2001）工程建设标准强制性条文（房屋建筑部分） 2002 年版参考资料：建筑施工手册（第四版，中国建筑工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）建筑给排水工程施工工艺标准（ZHQ00-SG-2003）二、 工程概况1、本工程为鄂尔多斯市康巴什统筹城乡精品移民区 D 区，建筑层数：1#-16#楼为 6 层，17#、18#楼为 5 层，局部 4 层，总建筑面积 53200.6 平米，建筑功能为多层民用建筑，建筑耐火等级为二级，位于鄂尔多斯市康巴什北区。建设单位：康巴什新区国有资产投资经营有限在责任公司设计单位：深圳市国际印象建筑设计有限公司 质检单位：康巴什质检站监理单位：内蒙古金长城工程监理有限公司施工单位：鄂尔多斯市富琛建筑有限公司2、结构特点本工程为砖混结构，地上六层，为钢筋混凝土现浇梁板。本工程采暖系统采用机械循环热水供暖系统，户内采用下分双管同程系统，立管采用双管异程式，采暖供回水温度为 80-60℃，热源由城市热网提供，采暖系统定压及补水由换热站解决。户内供回水管布置在本层建筑地面下的垫层内，敷设在垫层内的管道不得有接头，干管垫层内无坡度敷设，出地面后，用焊接钢管与散热器连接。接散热器处采用同材质专用连接件热熔连接，其它管道均采用焊接钢管。垫层内管材采用聚丁稀（PB）管，采暖系统采用分户计量，每户设计热计量表和智能热量控制网，实现 IC 卡预付费功能，热量表和阀门安装在管道井内。给水及排水系统采用 PP-R 塑胶管，热熔连接，排水系统采用硬聚乙烯管，粘结。三 、技术准备...
