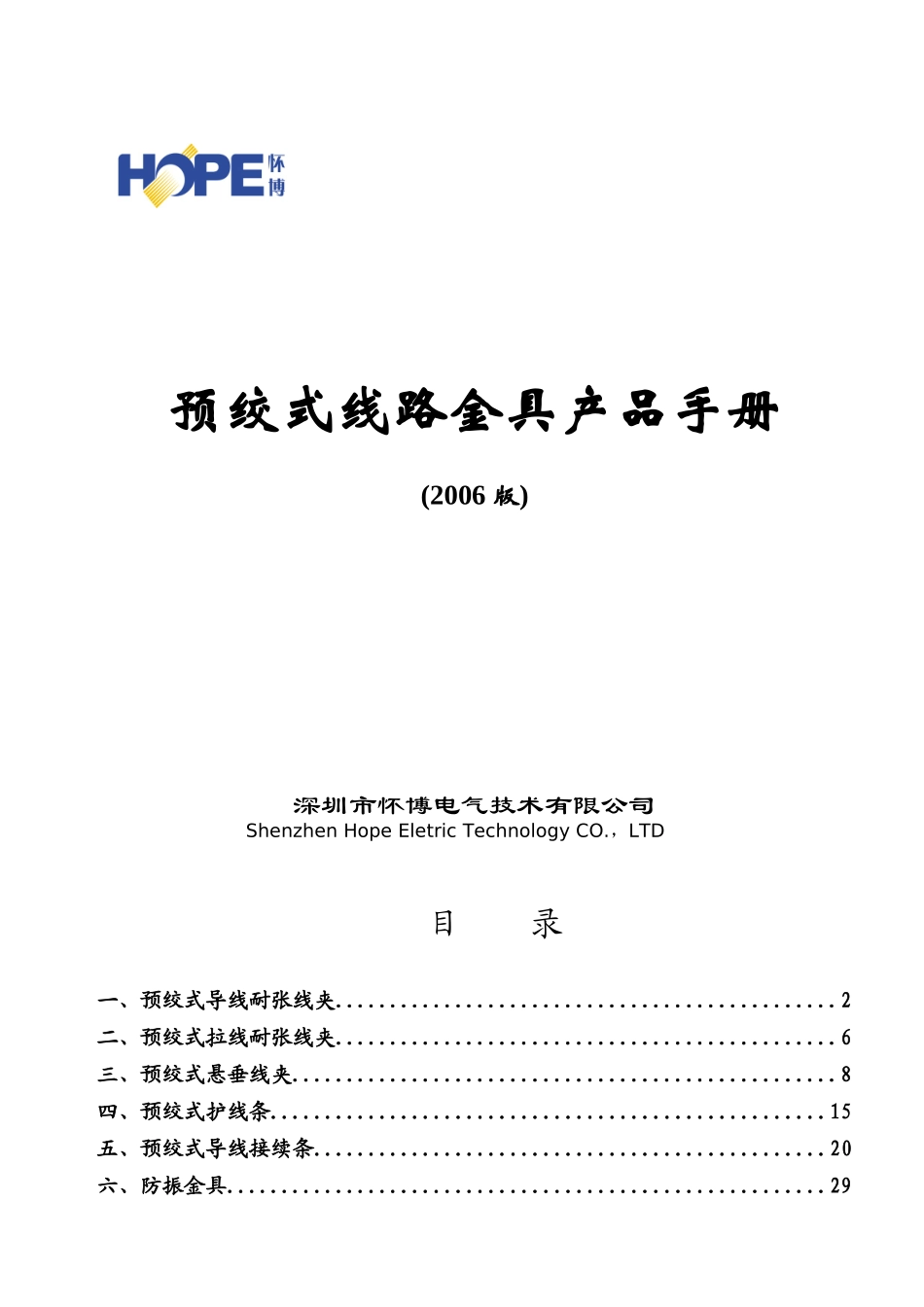

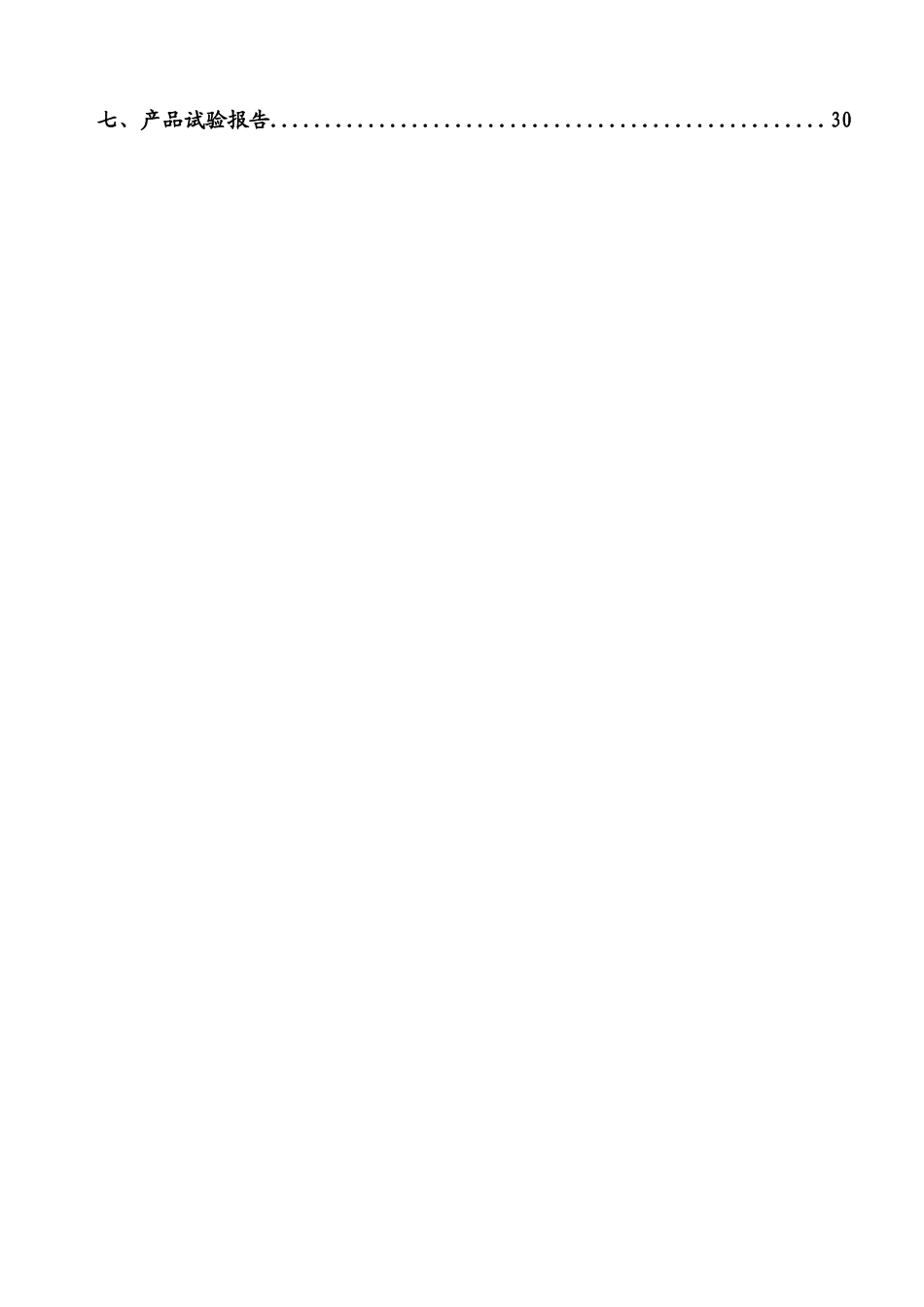

预绞式线路金具产品手册(2006 版) 深圳市怀博电气技术有限公司Shenzhen Hope Eletric Technology CO.，LTD 目 录一、预绞式导线耐张线夹..............................................2二、预绞式拉线耐张线夹..............................................6三、预绞式悬垂线夹..................................................8四、预绞式护线条...................................................15五、预绞式导线接续条...............................................20六、防振金具.......................................................29七、产品试验报告...................................................30预绞式导线耐张线夹预绞式导线耐张线夹用于配电线路的裸导线或架空绝缘导线安装，产品可靠性及经济型优于目前线路上广泛使用的螺栓型、压缩型耐张线夹。预绞式导线耐张线夹的结构简单，安装后预绞丝双腿形成的管状结构自然缠绕在导线上可产生极强的握紧力，新颖的结构和精密的设计，使导线耐张线夹拥有可靠的性能。线夹通常由镀锌钢丝材料制造，也可用铝包钢制造。 特点：1） 线夹强度高,握力可靠。线夹握力强度不小于 95％CUTS(绞线计算拉断力)。2） 线夹对导线应力分布均匀，不损伤绞线，提高了绞线抗振能力，大大延长了导线的使用寿命。3） 安装简单,便于施工。可大大缩短施工时间，无需任何专用工具，一人即可完成操作。4） 线夹的安装质量易于保证，用肉眼即可进行检验，不需专门训练。5） 耐腐蚀性好；材质与导线完全一致，保证线夹具有较强的耐腐蚀性。提示：1） 由于线夹的特殊结构，产品只能一次性使用。2） 选配产品或订货时必须提供导线的规格型号。3） 不得在线夹上搭接，但在线夹前后的导线上进行搭接是允许的。4） 线夹和导线的旋向应保持一致。标准的线夹是右旋，如需左旋产品须声明。5） 不要用于架空地线。钢芯铝绞线用预绞式导线耐张线夹选型表备注： 1、DT/L 763-2001 标准型号中 N-耐张线夹，L-螺旋预绞式；“-”后为适用导线型号。2、表中仅列出部分产品，其他规格请与怀博公司联系。钢芯铝绞线用预绞式导线耐张线夹选型表（续表） 备注： 1. DT/L 763-2001 标准型号中 N-耐张线夹，L-螺旋预绞式；“-”后为适用导线型号。2. 表中仅列出部分产品，其他规格请与怀博公司联系。铝绞线用预绞式导线耐张线夹选型表备注： 1. DT/L 763-2001 标准型号中 N-耐张...
