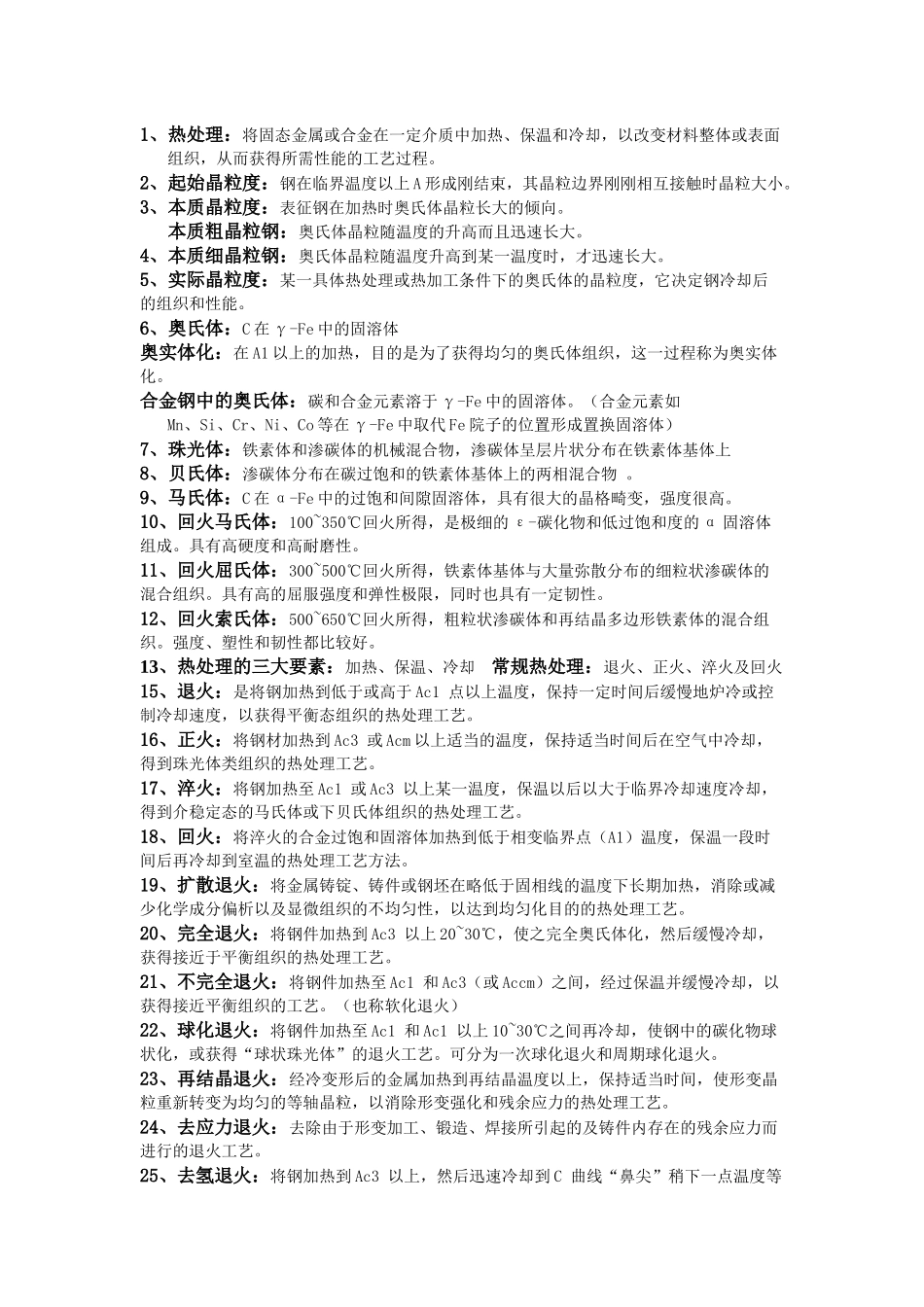

1、热处理：将固态金属或合金在一定介质中加热、保温和冷却，以改变材料整体或表面组织，从而获得所需性能的工艺过程
2、起始晶粒度：钢在临界温度以上 A 形成刚结束，其晶粒边界刚刚相互接触时晶粒大小
3、本质晶粒度：表征钢在加热时奥氏体晶粒长大的倾向
本质粗晶粒钢：奥氏体晶粒随温度的升高而且迅速长大
4、本质细晶粒钢：奥氏体晶粒随温度升高到某一温度时，才迅速长大
5、实际晶粒度：某一具体热处理或热加工条件下的奥氏体的晶粒度，它决定钢冷却后的组织和性能
6、奥氏体：C 在 γ-Fe 中的固溶体奥实体化：在 A1 以上的加热，目的是为了获得均匀的奥氏体组织，这一过程称为奥实体化
合金钢中的奥氏体：碳和合金元素溶于 γ-Fe 中的固溶体
（合金元素如Mn、Si、Cr、Ni、Co 等在 γ-Fe 中取代 Fe 院子的位置形成置换固溶体）7、珠光体：铁素体和渗碳体的机械混合物，渗碳体呈层片状分布在铁素体基体上8、贝氏体：渗碳体分布在碳过饱和的铁素体基体上的两相混合物
9、马氏体：C 在 α-Fe 中的过饱和间隙固溶体，具有很大的晶格畸变，强度很高
10、回火马氏体：100~350℃回火所得，是极细的 ε-碳化物和低过饱和度的 α 固溶体组成
具有高硬度和高耐磨性
11、回火屈氏体：300~500℃回火所得，铁素体基体与大量弥散分布的细粒状渗碳体的混合组织
具有高的屈服强度和弹性极限，同时也具有一定韧性
12、回火索氏体：500~650℃回火所得，粗粒状渗碳体和再结晶多边形铁素体的混合组织
强度、塑性和韧性都比较好

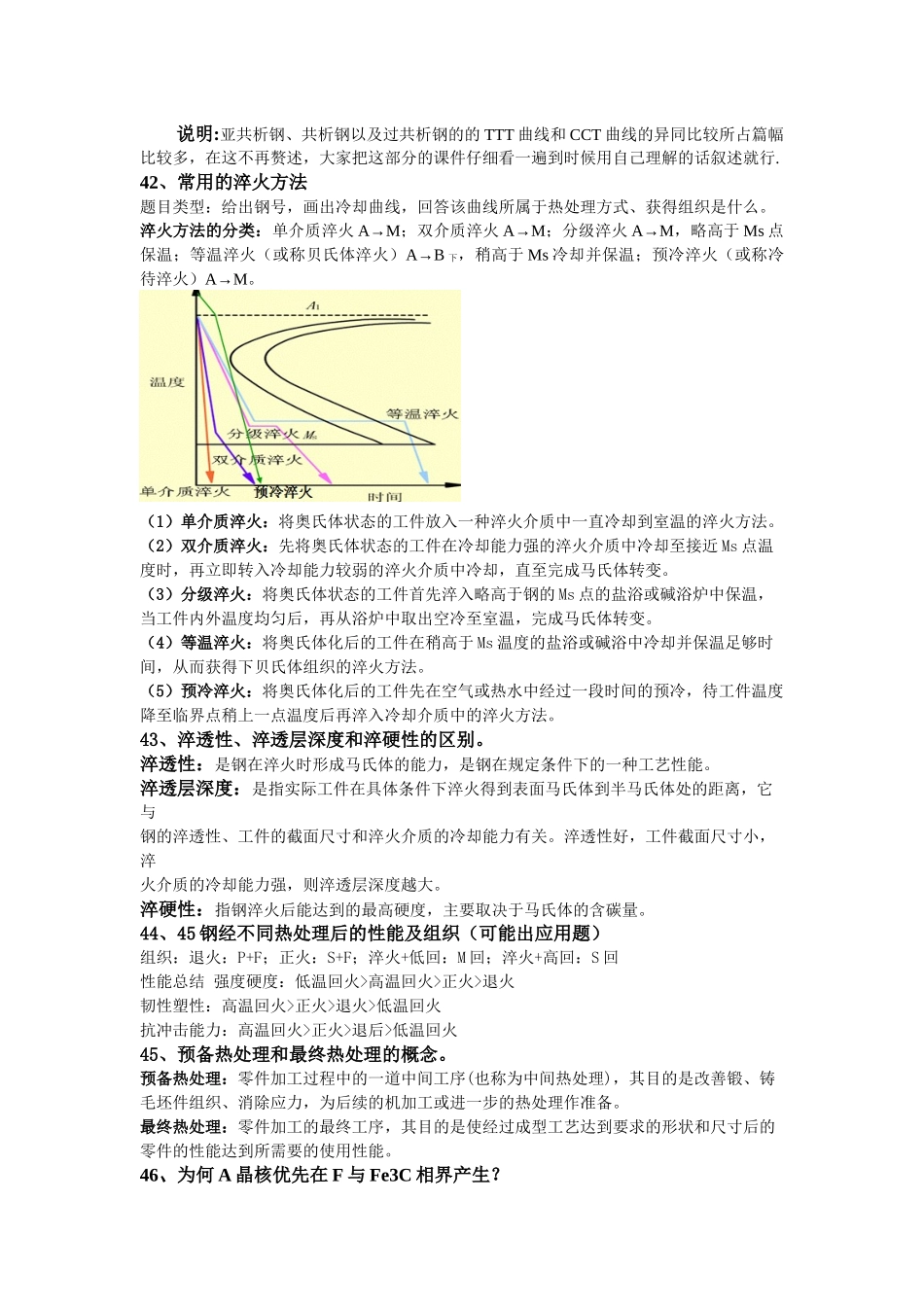

13、热处理的三大要素：加热、保温、冷却 常规热处理：退火、正火、淬火及回火15、退火：是将钢加热到低于或高于 Ac1 点以上温度，保持一定时间后缓慢地炉冷或控制冷却速度，以获得平衡态组织的热处理工艺

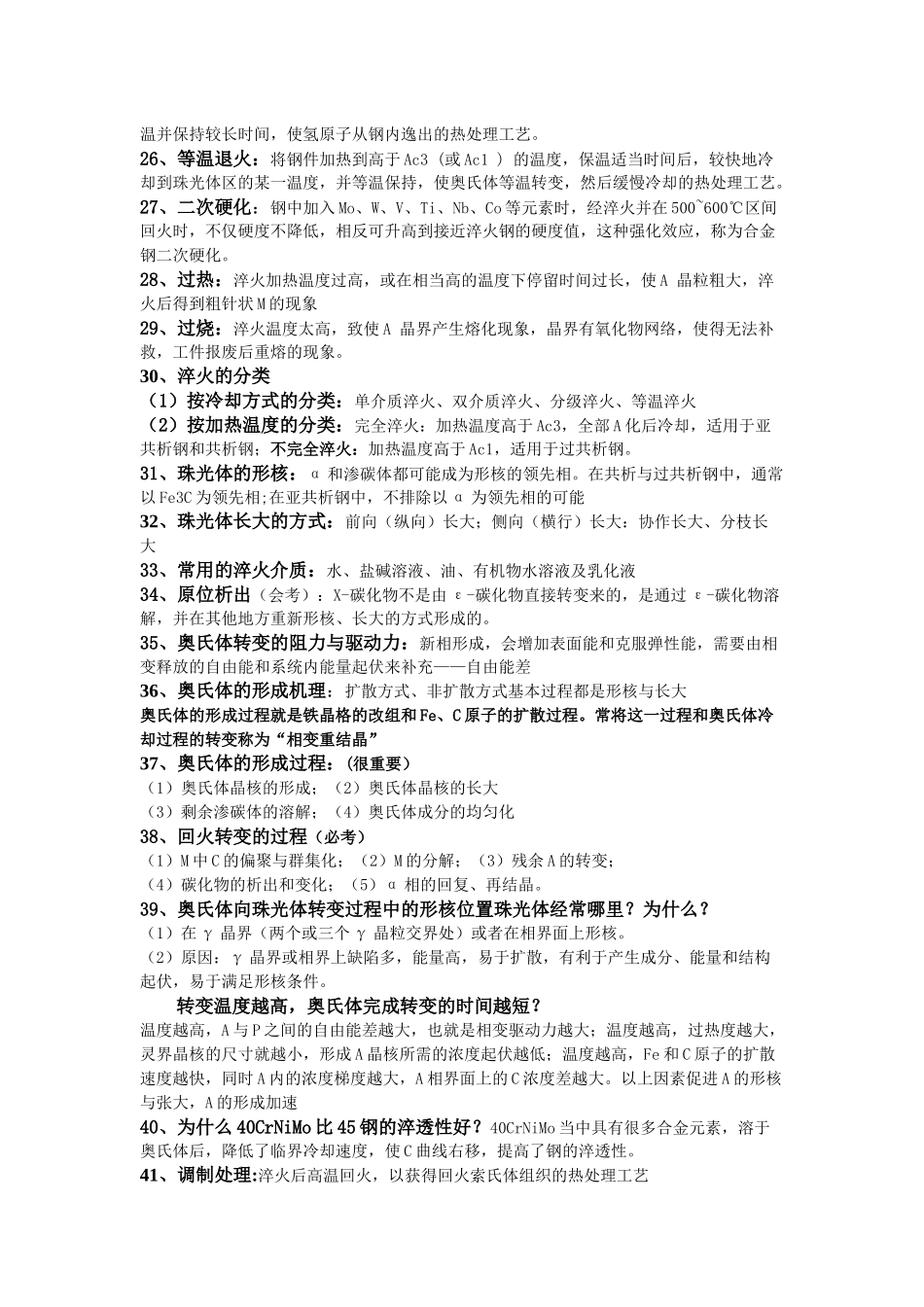

16、正火：将钢材加热到 Ac3 或 Acm 以上适当的温度，保持适当时间
