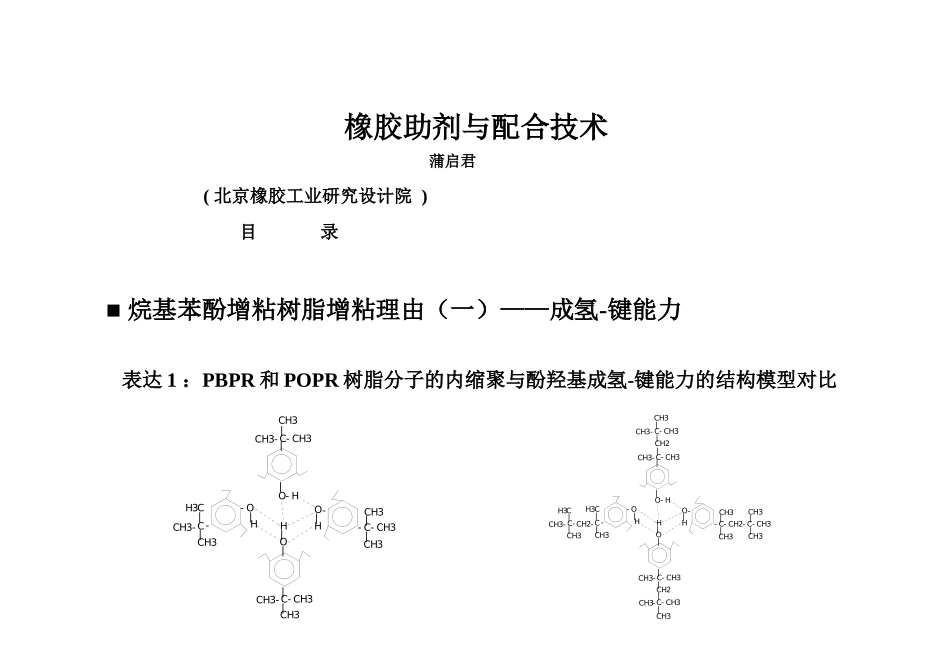

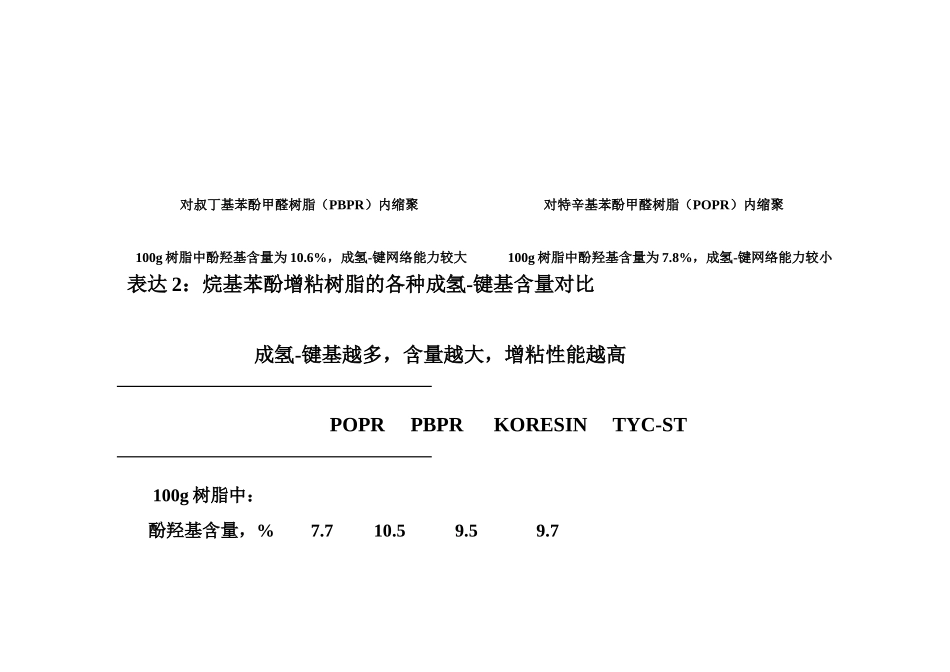

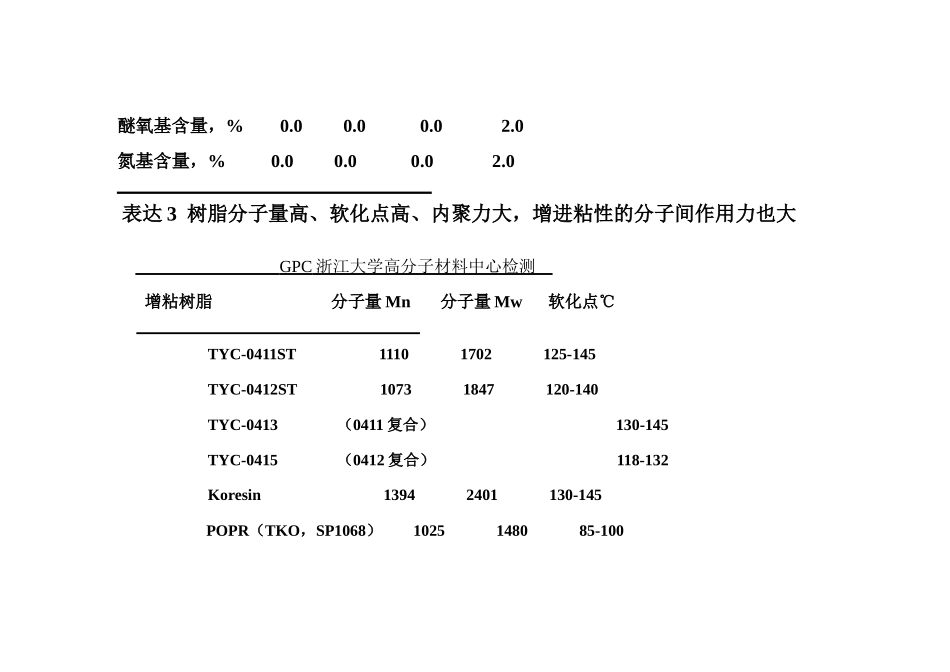

橡胶助剂与配合技术蒲启君 ( 北京橡胶工业研究设计院 ) 目 录 ■ 烷基苯酚增粘树脂增粘理由（一）——成氢-键能力表达 1 ：PBPR 和 POPR 树脂分子的内缩聚与酚羟基成氢-键能力的结构模型对比 |O- H- O|H|O|H-O|H|C- CH3|CH3CH3-- C- CH3||CH3|C- CH3|CH3CH3--C|CH3|CH3CH3-CH3|O- H- O|H|O|H-O|H|C- CH3|CH2CH3-- C- CH2- C- CH3||CH3|C- CH3|CH2CH3--C|CH3|CH3CH2-CH3|C- CH3|CH3-CH3|CH3|CH3|C- CH3|CH3-CH3C-|CCH3- |CH3H3 对叔丁基苯酚甲醛树脂（PBPR）内缩聚 对特辛基苯酚甲醛树脂（POPR）内缩聚100g 树脂中酚羟基含量为 10.6%，成氢-键网络能力较大 100g 树脂中酚羟基含量为 7.8%，成氢-键网络能力较小 表达 2：烷基苯酚增粘树脂的各种成氢-键基含量对比 成氢-键基越多，含量越大，增粘性能越高 POPR PBPR KORESIN TYC-ST 100g 树脂中： 酚羟基含量，% 7.7 10.5 9.5 9.7 醚氧基含量，% 0.0 0.0 0.0 2.0 氮基含量，% 0.0 0.0 0.0 2.0 表达 3 树脂分子量高、软化点高、内聚力大，增进粘性的分子间作用力也大 GPC 浙江大学高分子材料中心检测 增粘树脂 分子量 Mn 分子量 Mw 软化点℃ TYC-0411ST 1110 1702 125-145TYC-0412ST 1073 1847 120-140 TYC-0413 （0411 复合） 130-145TYC-0415 （0412 复合） 118-132 Koresin 1394 2401 130-145POPR（TKO，SP1068） 1025 1480 85-100PBPR（TKB，204） 813 1008 130-145204-C 788 1050 118-132 表达 4 树脂热粘性大、增进粘性的分子间作用力也大 丁基苯酚树脂和辛基苯酚树脂的高温粘性 （ 厘泊 ） 温度，℃ TYC-ST 对 - 叔丁基苯酚甲醛树脂 对 - 特辛基苯酚甲醛树脂 180 7330 290 190 4823 150 200 1150 75 □ 内聚力（ cohesion ）——分子间相互作用力产生的内聚现象，或内聚力、二次成键力、粘结力。 内聚力是树脂高温粘度的高低产生的原因。□ 自粘性（ autohesion ）——相邻同质胶料接触，在界面上产生的粘附力、自粘力。 ■ 烷基苯酚增粘树脂增粘理由（二）——树脂分子结构比对 POPR（甲醛型） PBPR（甲醛型） Koresin（乙炔型） |OH|C- CH3CH3- |CH2|C- CH3CH3- |CH3- ( CH2-|OH|C- CH3CH3-|CH2|C- CH3CH3- |CH3- )n|OH|C- CH3CH3- |CH2|C- CH3CH3- |CH3CH2-|OH|C- CH3CH3-|CH3- ( CH2-|OH|C- CH3CH3- |CH3- )n |OH|C- H3C...
