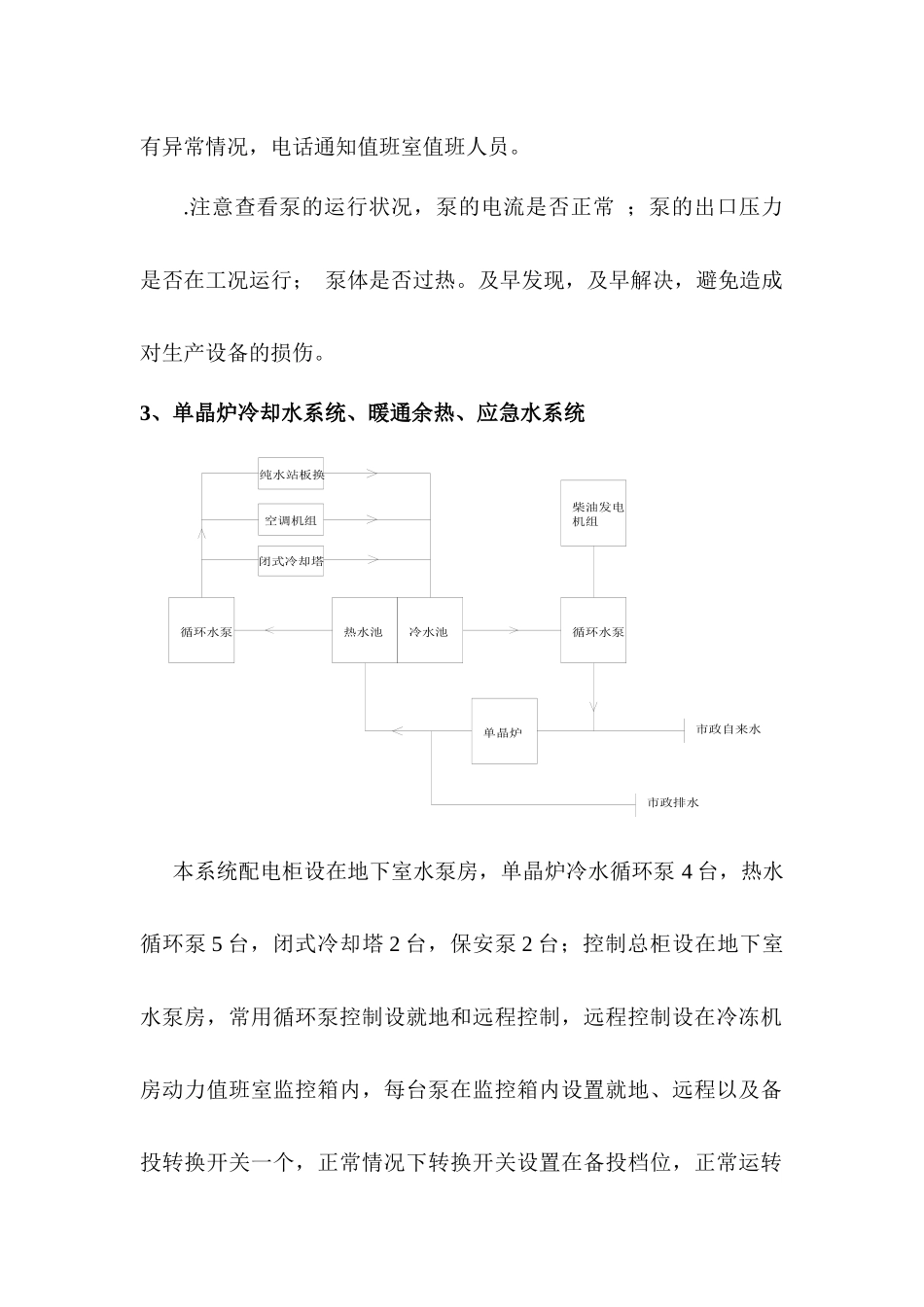

万向硅峰电气专业维护手册 ――编制人： 祁旭鸿 一、主要电气系统分类：1、万向硅峰项目二期动力配电总系统；2、真空泵冷水、空压冷水系统 与空压热水系统动力配电系统；3.单晶炉冷水与暖通余热系统动力配电以及保安泵、发电机控制原理4.擦炉排风系统配电系统5.空调通风及水路动力配电系统6.中央吸尘系统 动力配电系统7.生产废水系统动力配电系统二、电气系统介绍及使用注意事项： 1、万向硅峰项目二期动力配电总系统；本工程设有两个低压配电室，共 6 台变压器；配电室一，四台变压器主供 49 台单晶炉用电和二层空调机房用电；配电室二，两台变压器主供纯水站、一层空调机房、冷冻机房、地下室泵房、厂区照明以及工艺设备用电。详见竖向系统图：附图一、二2、真空泵冷水、空压冷水系统 与空压热水系统动力配电系统；空 压机真 空泵循 环 水泵热 水池开 式 冷 却塔循 环 水泵冷 水池图 1 真空泵、空压机循环冷却水原理图本系统配电柜设在地下室水泵房，冷水循环泵 5 台，热水循环泵2 台，开式冷却塔 1 台；控制总柜设在地下室水泵房，循环泵控制设就地和远程控制，远程控制设在冷冻机房动力值班室监控箱内，每台泵在监控箱内设置就地、远程以及备投转换开关一个，正常情况下转换开关设置在备投档位，正常运转的水泵出现异常情况，热继电器动作后，备用泵自动启泵，保证系统正常运转；冷却塔由地下室、动力值班室、屋顶机旁控制三地控制，远程控制设在冷冻机房动力值班室监控箱内，在监控箱内设置地下室、值班室以及屋顶机旁控制转换开关一个，正常情况下转换开关设置在值班室档位，如有异常情况，电话通知值班室值班人员。.注意查看泵的运行状况，泵的电流是否正常 ；泵的出口压力是否在工况运行； 泵体是否过热。及早发现，及早解决，避免造成对生产设备的损伤。3、单晶炉冷却水系统、暖通余热、应急水系统本系统配电柜设在地下室水泵房，单晶炉冷水循环泵 4 台，热水循环泵 5 台，闭式冷却塔 2 台，保安泵 2 台；控制总柜设在地下室水泵房，常用循环泵控制设就地和远程控制，远程控制设在冷冻机房动力值班室监控箱内，每台泵在监控箱内设置就地、远程以及备投转换开关一个，正常情况下转换开关设置在备投档位，正常运转冷水池循环水泵单晶炉热水池循环水泵闭式冷却塔空调机组纯水站板换柴油发电机组市政自来水市政排水的水泵出现异常情况，热继电器动作后，备用泵自动启泵，保证系统正常运转；闭式冷却塔...
