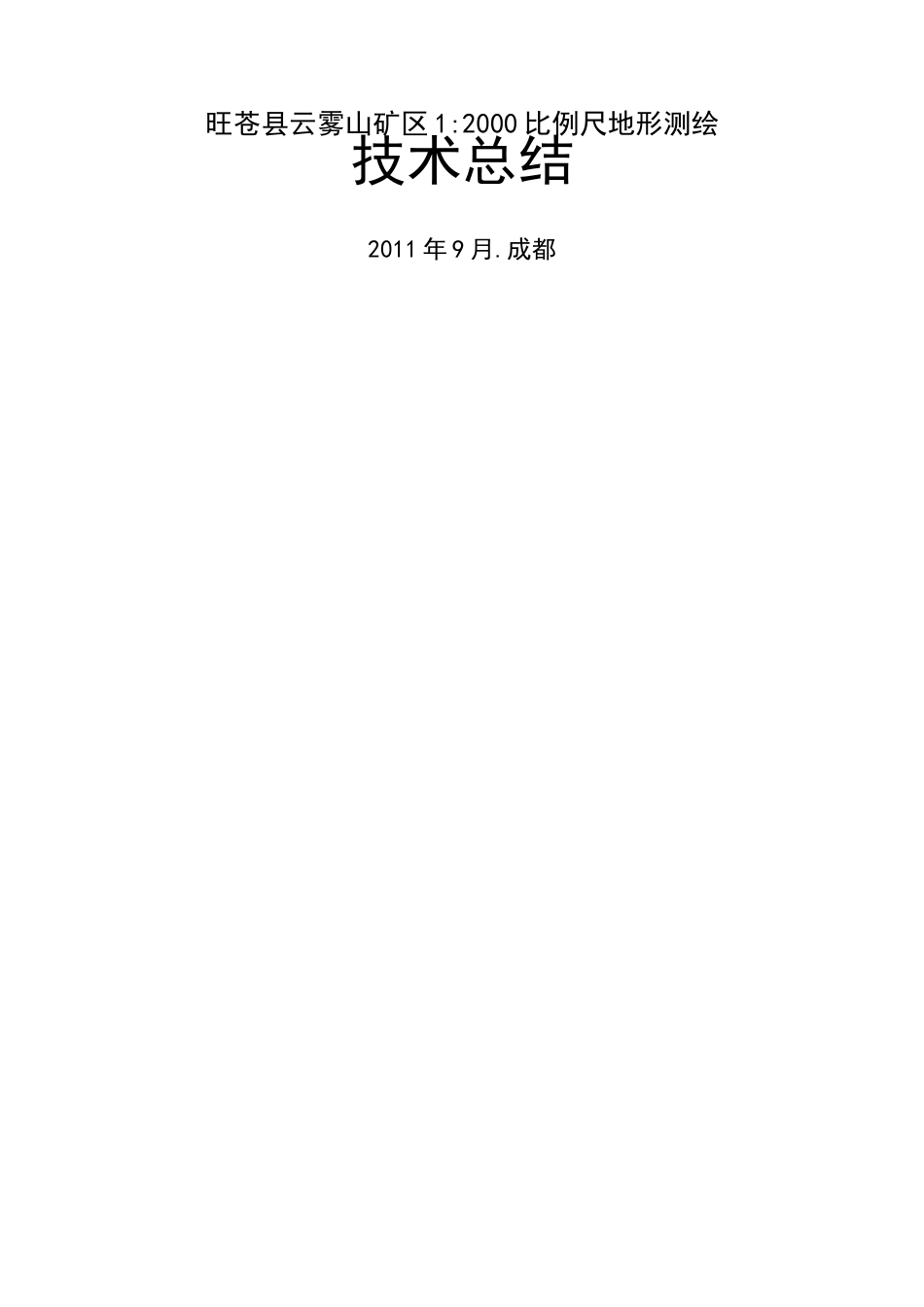

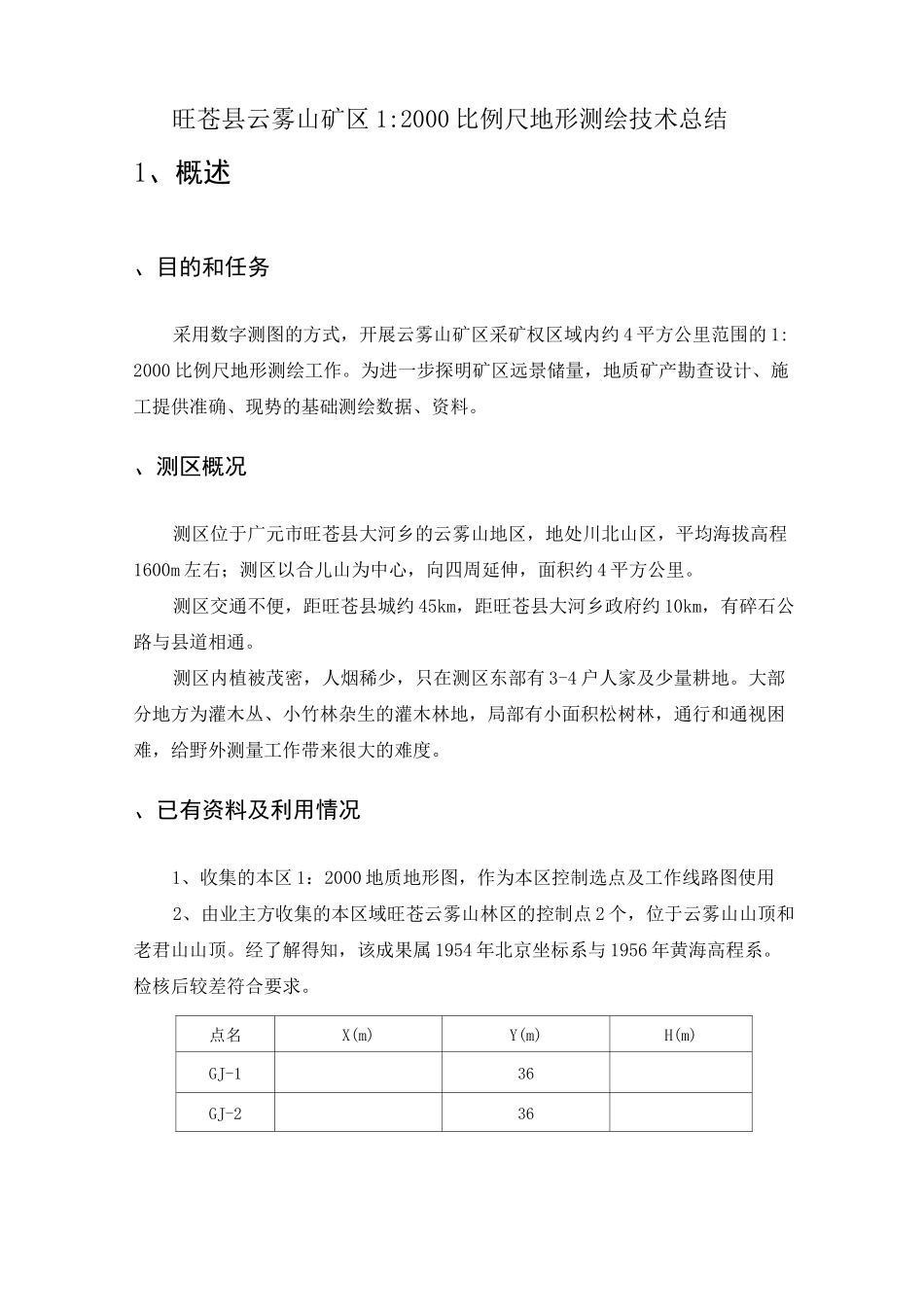

旺苍县云雾山矿区 1:2000 比例尺地形测绘技术总结2011 年 9 月.成都旺苍县云雾山矿区 1:2000 比例尺地形测绘技术总结编写者：李茂生审核者：李明2011 年 9 月.成都旺苍县云雾山矿区 1:2000 比例尺地形测绘技术总结1、概述、目的和任务采用数字测图的方式，开展云雾山矿区采矿权区域内约 4 平方公里范围的 1:2000 比例尺地形测绘工作。为进一步探明矿区远景储量，地质矿产勘查设计、施工提供准确、现势的基础测绘数据、资料。、测区概况测区位于广元市旺苍县大河乡的云雾山地区，地处川北山区，平均海拔高程1600m 左右；测区以合儿山为中心，向四周延伸，面积约 4 平方公里。测区交通不便，距旺苍县城约 45km，距旺苍县大河乡政府约 10km，有碎石公路与县道相通。测区内植被茂密，人烟稀少，只在测区东部有 3-4 户人家及少量耕地。大部分地方为灌木丛、小竹林杂生的灌木林地，局部有小面积松树林，通行和通视困难，给野外测量工作带来很大的难度。、已有资料及利用情况1、收集的本区 1：2000 地质地形图，作为本区控制选点及工作线路图使用2、由业主方收集的本区域旺苍云雾山林区的控制点 2 个，位于云雾山山顶和老君山山顶。经了解得知，该成果属 1954 年北京坐标系与 1956 年黄海高程系。检核后较差符合要求。点名X(m)Y(m)H(m)GJ-136GJ-236、项目实施概况1.4.1、项目主要技术人员序号姓名姓别技术职称工作年限本项目任职1李明男工程师15技术负责2李茂生男助理工程师3作业组长3杨志军男助理工程师3作业组长4龚勇男技术员3作业组长1.4.2、主要仪器设备1、华星双频 GPS 接收机 4 台，标称平面测量精度：(±2.5mm+lX10-6D),高程测量精度：(5mm+1X10-6D)2、华星动态 GPS 接收机 1 套 RTK(1+1)；3、TopconGTS-331 全站仪 2 台(2〃级)；3、华硕笔记本电脑 3 台，微机 2 台；4、HDS2003(GPS)数据处理软件 1 套；5、南方地形地籍成图软件 3 套；6、Canonix4000 打印机 1 台，HP800 绘图仪 1 台。1.4.3、完成工作时间及完成的工作量从 2010 年 4 月 13 日开始进场作业，外业共投入控制组 1 个，测图组 2 个，于 2010 年 5 月 17 日结束外业。共布设 GPS(E)控制点 8 个，图根控制点 21 个,测绘 1：2000 比例尺地形图 2 平方公里。于 2010 年 6 月 17 日结束图件绘制、资料整理、检查、报告编制等内业工作。1.4.4、安全生产项目区位于川北山区，气候变化无常，有效...
