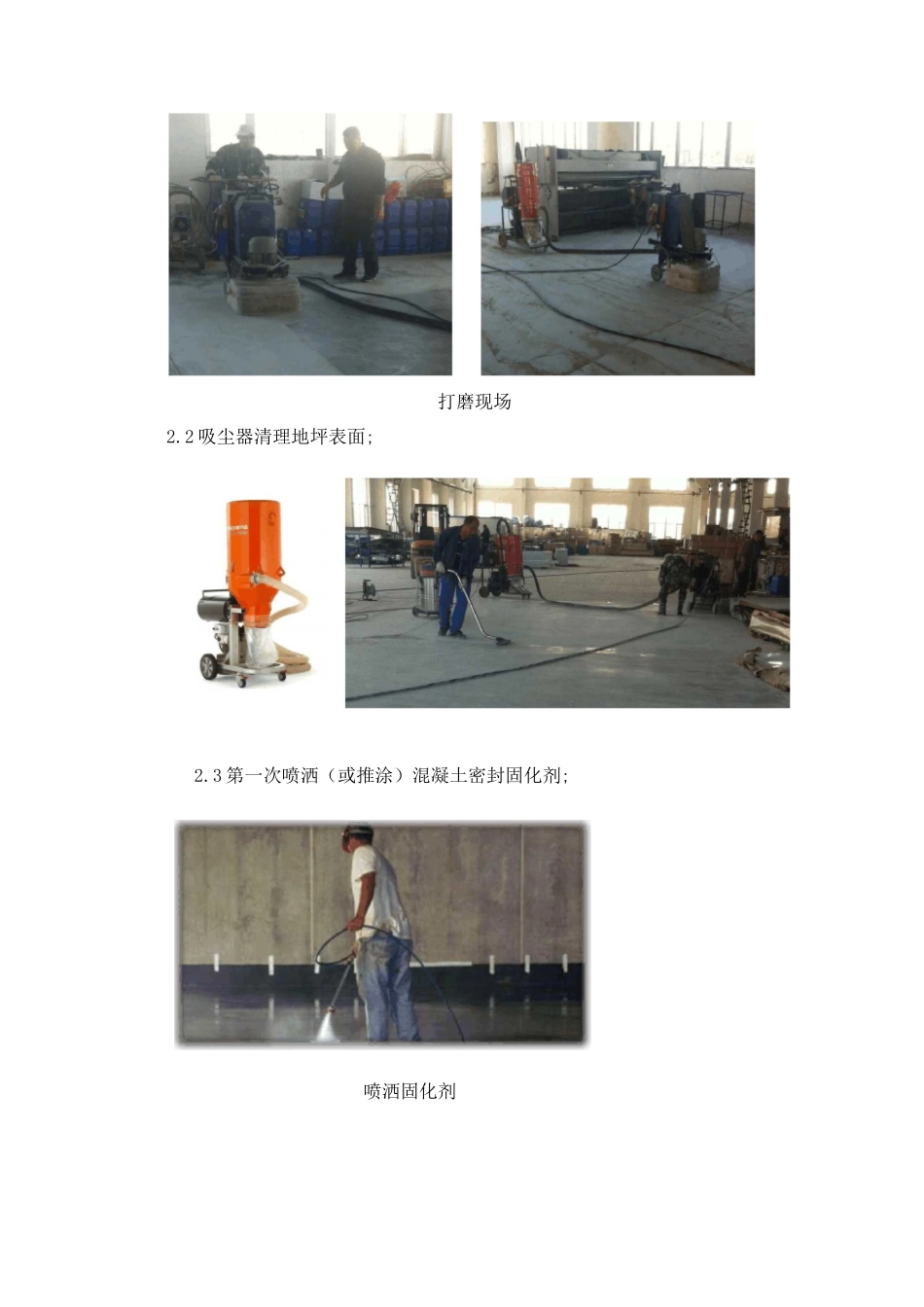

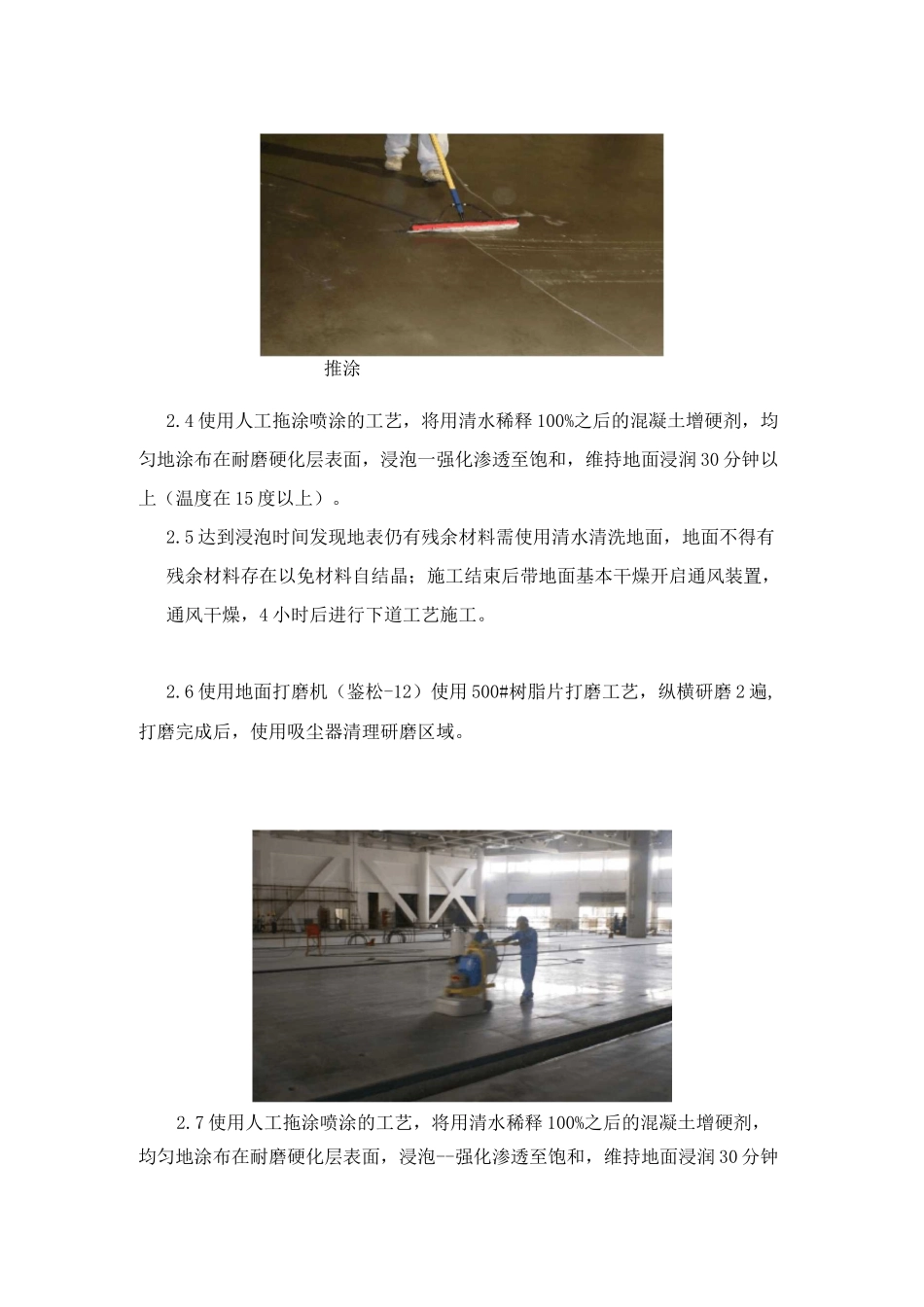

混凝土密封固化剂施工流程1.作业面要求：1.1 要求施工基面无障碍性占位。1.2 清除前道工序结束地表残留物。1.3 施工场地 50 米内有 380V、220V 电源及清洁水源。1.4 施工适宜温度为 15°C-30°C 之间。1.5 有可开、闭的通风装置，现场在材料涂布后能够保证通风良好。2、硬化剂涂布、加水研磨施工工艺工序：2.1 研磨头道硬化地面：现场采用地面打磨机（鉴松-12）使用 300#树脂片纵横研磨 2 遍，打磨完成后，使用吸尘器清理研磨区域。打磨现场2.2 吸尘器清理地坪表面;2.3 第一次喷洒（或推涂）混凝土密封固化剂;喷洒固化剂推涂2.4 使用人工拖涂喷涂的工艺，将用清水稀释 100%之后的混凝土增硬剂，均匀地涂布在耐磨硬化层表面，浸泡一强化渗透至饱和，维持地面浸润 30 分钟以上（温度在 15 度以上）。2.5 达到浸泡时间发现地表仍有残余材料需使用清水清洗地面，地面不得有残余材料存在以免材料自结晶；施工结束后带地面基本干燥开启通风装置，通风干燥，4 小时后进行下道工艺施工。2.6 使用地面打磨机（鉴松-12）使用 500#树脂片打磨工艺，纵横研磨 2 遍,打磨完成后，使用吸尘器清理研磨区域。2.7 使用人工拖涂喷涂的工艺，将用清水稀释 100%之后的混凝土增硬剂，均匀地涂布在耐磨硬化层表面，浸泡--强化渗透至饱和，维持地面浸润 30 分钟以上（温度在 15 度以上）。2.8 达到浸泡时间发现地表仍有残余材料需使用清水清洗地面，地面不得有残余材料存在以免材料自结晶；施工结束后带地面基本干燥开启通风装置，通风干燥，4 小时后进行下道工艺施工。2.9 使用地面打磨机（鉴松-12）使用 1000#树脂片打磨工艺，纵横研磨 2 遍,打磨完成后，使用吸尘器清理研磨区域。2.10 整体吸尘后，使用 2000#树脂膜片进行抛光研磨，此区域整个施工结束。示意如下：Coarse 粗打磨一—Fine 细打磨2.11 施工前后现场效果对比。使用该工艺处理前的耐磨硬化混凝土地面（耐磨地坪）经过增硬并研磨处理后的地面（固化剂地坪）该系统使用的有机硅复合硅酸盐混凝土增硬剂渗透到耐磨硬化层以及混凝土层浅表，与表层混凝土、耐磨硬化层二次水和结晶，使整个地面系统表面密度大幅提高，从而使地表硬度、耐磨度、抗渗性大幅提高。边角位置由于研磨机器研磨抛光不到，属正常现象，但必须手工打磨基层后，使固化剂浸泡饱和。该系统属于浅表面化学改性处理，业主可理解为永久性系统即无需重涂。
