电气工程安装施工工艺工法标准VIP免费

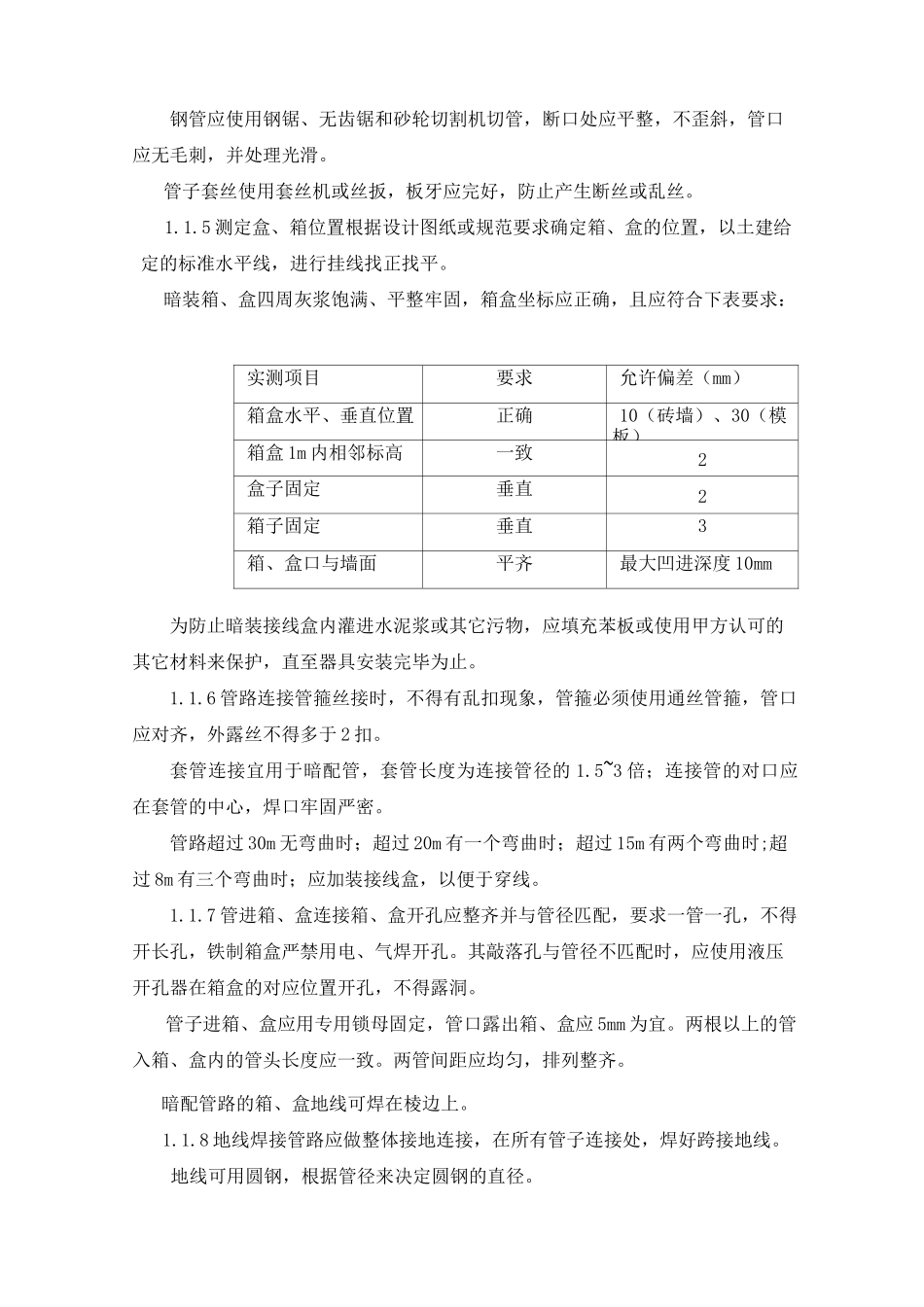

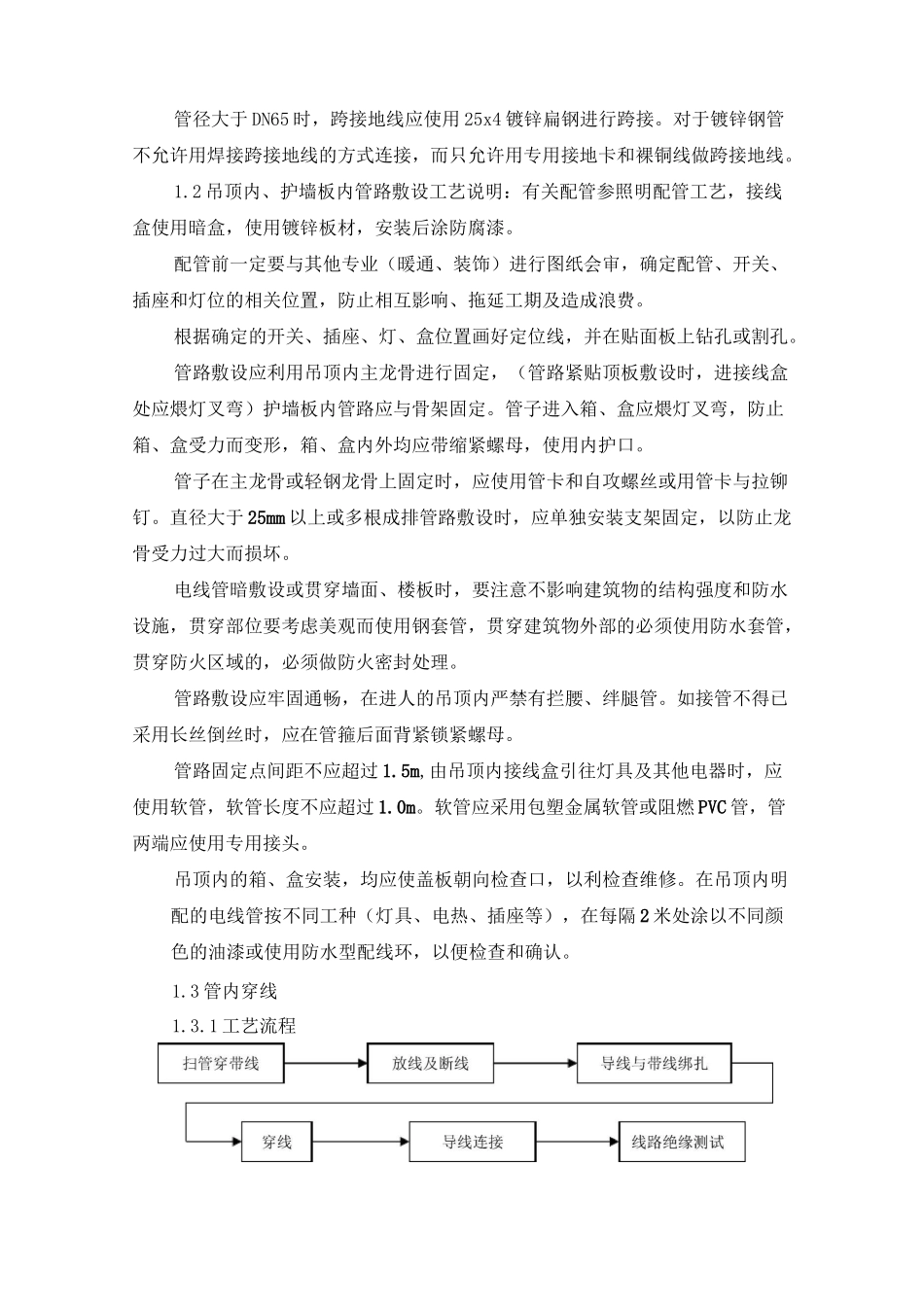

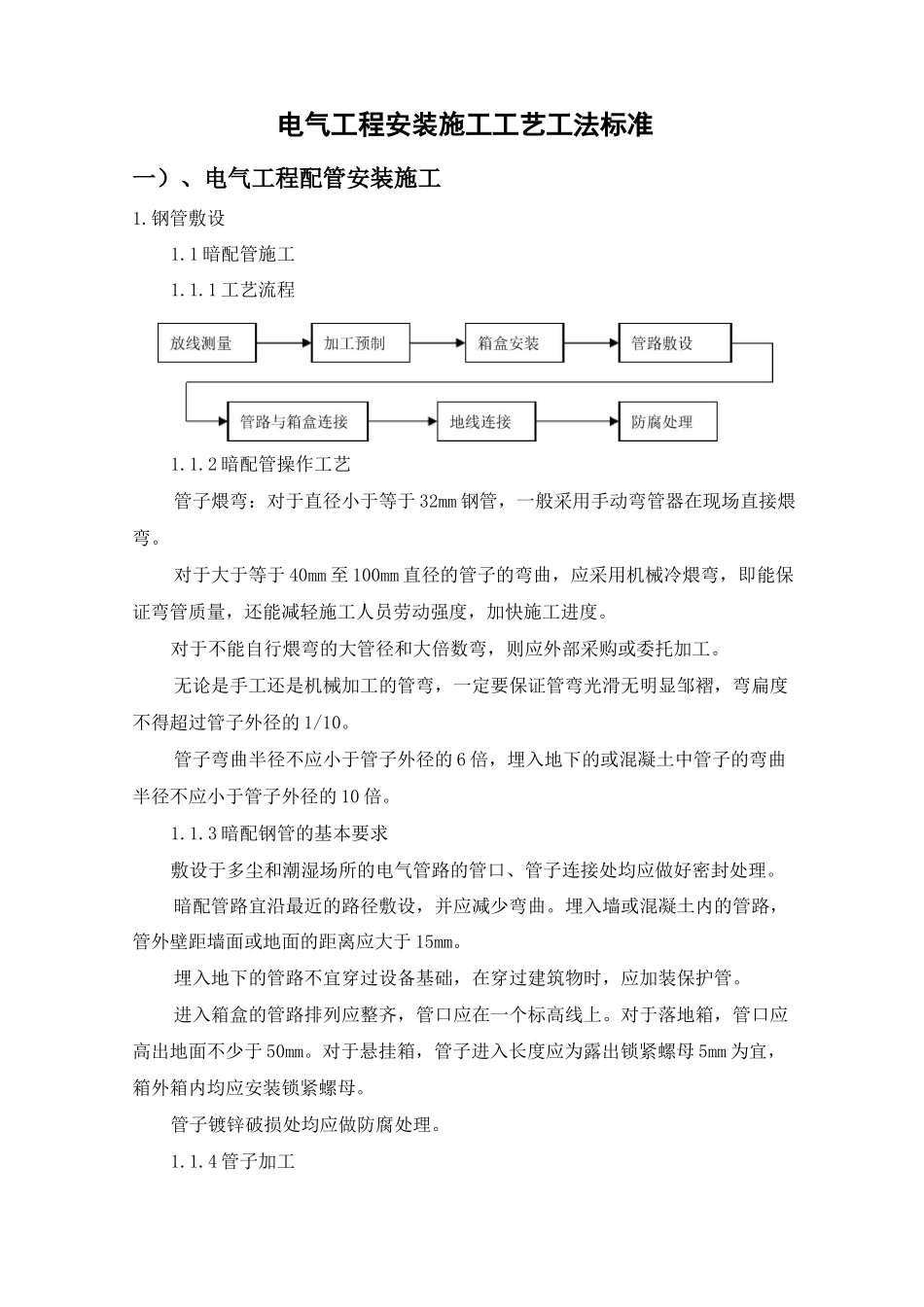

电气工程安装施工工艺工法标准一）、电气工程配管安装施工1.钢管敷设1.1 暗配管施工1.1.1 工艺流程1.1.2 暗配管操作工艺管子煨弯：对于直径小于等于 32mm 钢管，一般采用手动弯管器在现场直接煨弯。对于大于等于 40mm 至 100mm 直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的 1/10。管子弯曲半径不应小于管子外径的 6 倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的 10 倍。1.1.3 暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。暗配管路宜沿最近的路径敷设，并应减少弯曲。埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于 15mm。埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。进入箱盒的管路排列应整齐，管口应在一个标高线上。对于落地箱，管口应高出地面不少于 50mm。对于悬挂箱，管子进入长度应为露出锁紧螺母 5mm 为宜，箱外箱内均应安装锁紧螺母。管子镀锌破损处均应做防腐处理。1.1.4 管子加工钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口应无毛刺，并处理光滑。管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。1.1.5 测定盒、箱位置根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求：实测项目要求允许偏差（mm）箱盒水平、垂直位置正确10（砖墙）、30（模板）箱盒 1m 内相邻标高一致2盒子固定垂直2箱子固定垂直3箱、盒口与墙面平齐最大凹进深度 10mm为防止暗装接线盒内灌进水泥浆或其它污物，应填充苯板或使用甲方认可的其它材料来保护，直至器具安装完毕为止。1.1.6 管路连接管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于 2 扣。套管连接宜用于暗配管，套管长度为连接管径的 1.5~3 倍；连接管的对口应在套管的中心，焊口牢固严密。管路超过 30m 无弯曲时；超过 20m 有一个弯曲时；超过 15m 有两个弯曲时;超过 8m 有三个弯曲时；应加装接线盒，以便于穿线。1.1.7 管进箱、盒连接箱、盒开孔应整齐并与管径匹配，要求一管一...
