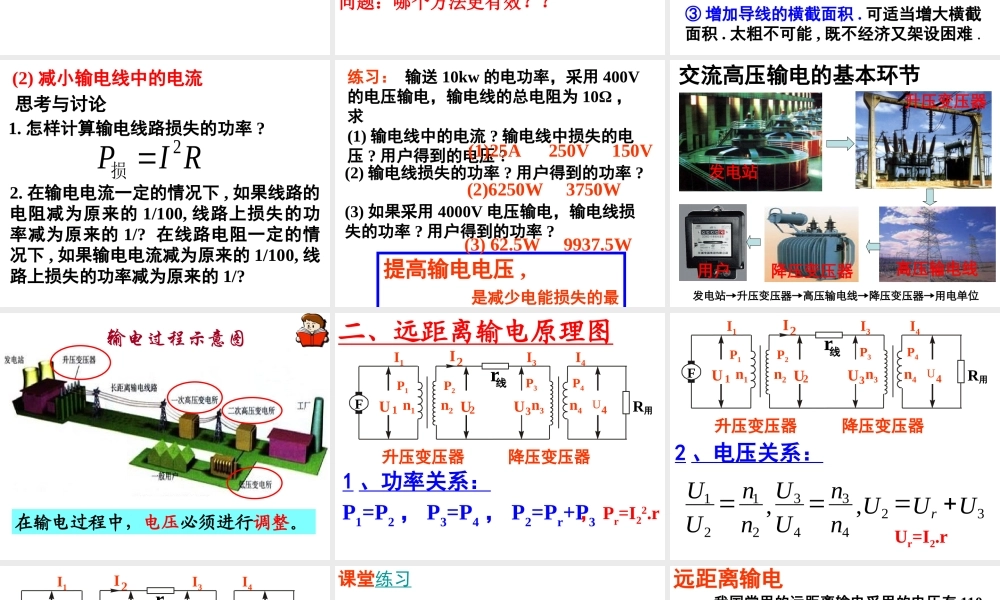

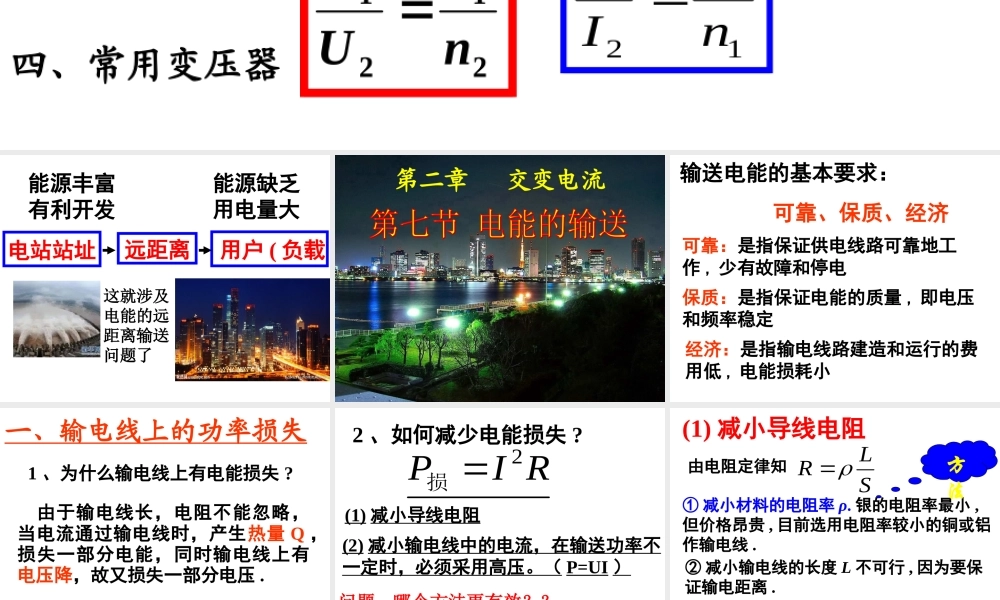

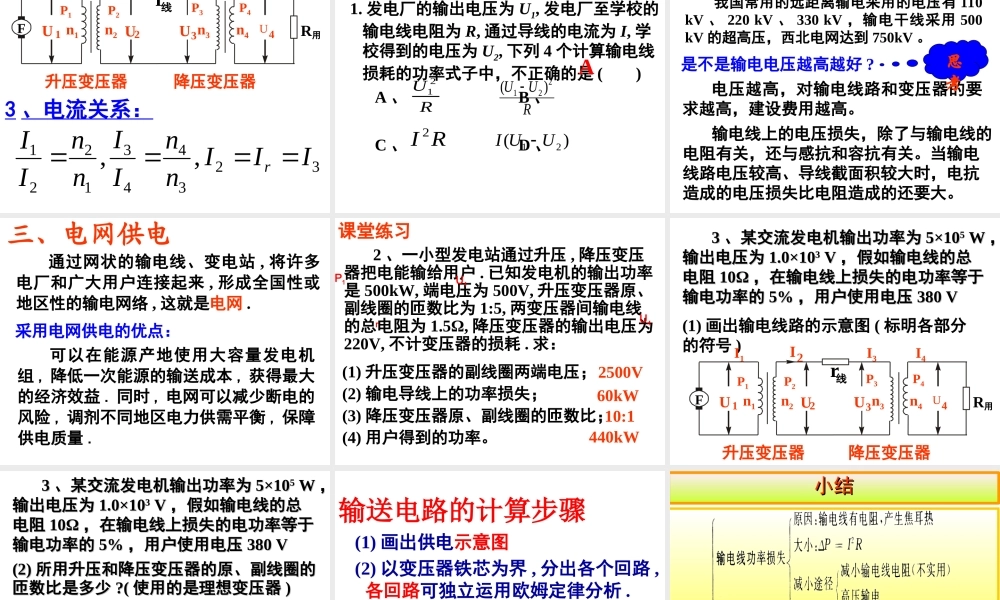

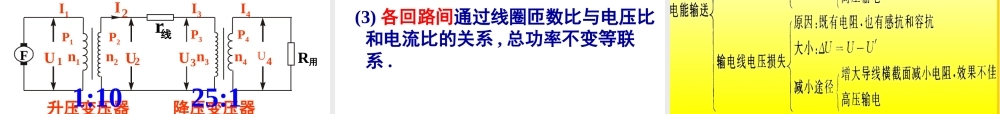

一、变压器的构造 1 .示意图 2 .符号二、变压器的工作原理: 1 、互感现象:变压器只能改变交流电的电压和电流 2 、能量转化:电能→磁场能→电能 3 、理想变压器:三、理想变压器的变压、变流规律:四、常用变压器复习回顾 2.6 变压器2121nnUU1221nnIIP 入= P 出电站站址 用户 ( 负载 )远距离能源丰富有利开发能源缺乏用电量大这就涉及电能的远距离输送问题了第二章 交变电流输送电能的基本要求: 可靠、保质、经济可靠:是指保证供电线路可靠地工作 , 少有故障和停电保质:是指保证电能的质量 , 即电压和频率稳定经济:是指输电线路建造和运行的费用低 , 电能损耗小1 、为什么输电线上有电能损失 ? 由于输电线长,电阻不能忽略,当电流通过输电线时,产生热量 Q ,损失一部分电能,同时输电线上有电压降,故又损失一部分电压 .一、输电线上的功率损失(1) 减小导线电阻2 、如何减少电能损失 ?RIP2损(2) 减小输电线中的电流,在输送功率不一定时,必须采用高压。( P=UI )问题:哪个方法更有效??SLR由电阻定律知(1) 减小导线电阻① 减小材料的电阻率 ρ. 银的电阻率最小 ,但价格昂贵 , 目前选用电阻率较小的铜或铝作输电线 .② 减小输电线的长度 L 不可行 , 因为要保证输电距离 .③ 增加导线的横截面积 . 可适当增大横截面积 . 太粗不可能 , 既不经济又架设困难 .方法(2) 减小输电线中的电流思考与讨论1. 怎样计算输电线路损失的功率 ?2. 在输电电流一定的情况下 , 如果线路的电阻减为原来的 1/100, 线路上损失的功率减为原来的 1/? 在线路电阻一定的情况下 , 如果输电电流减为原来的 1/100, 线路上损失的功率减为原来的 1/?RIP2损练习: 输送 10kw 的电功率,采用 400V的电压输电,输电线的总电阻为 10Ω ,求(1) 输电线中的电流 ? 输电线中损失的电压 ? 用户得到的电压 ?(1)25A 250V 150V(2)6250W 3750W(2) 输电线损失的功率 ? 用户得到的功率 ?(3) 如果采用 4000V 电压输电,输电线损失的功率 ? 用户得到的功率 ?提高输电电压 , 是减少电能损失的最有效的办法(3) 62.5W 9937.5W交流高压输电的基本环节 发电站升压变压器高压输电线降压变压器用户发电站→升压变压器→高压输电线→降压变压器→用电单位 在输电过程中,电压必须进行调整。输电过程示意图14223UUUURIF用线 rI1 I3I4n1n2n3n4P1P2P3P4升压变压器降...
