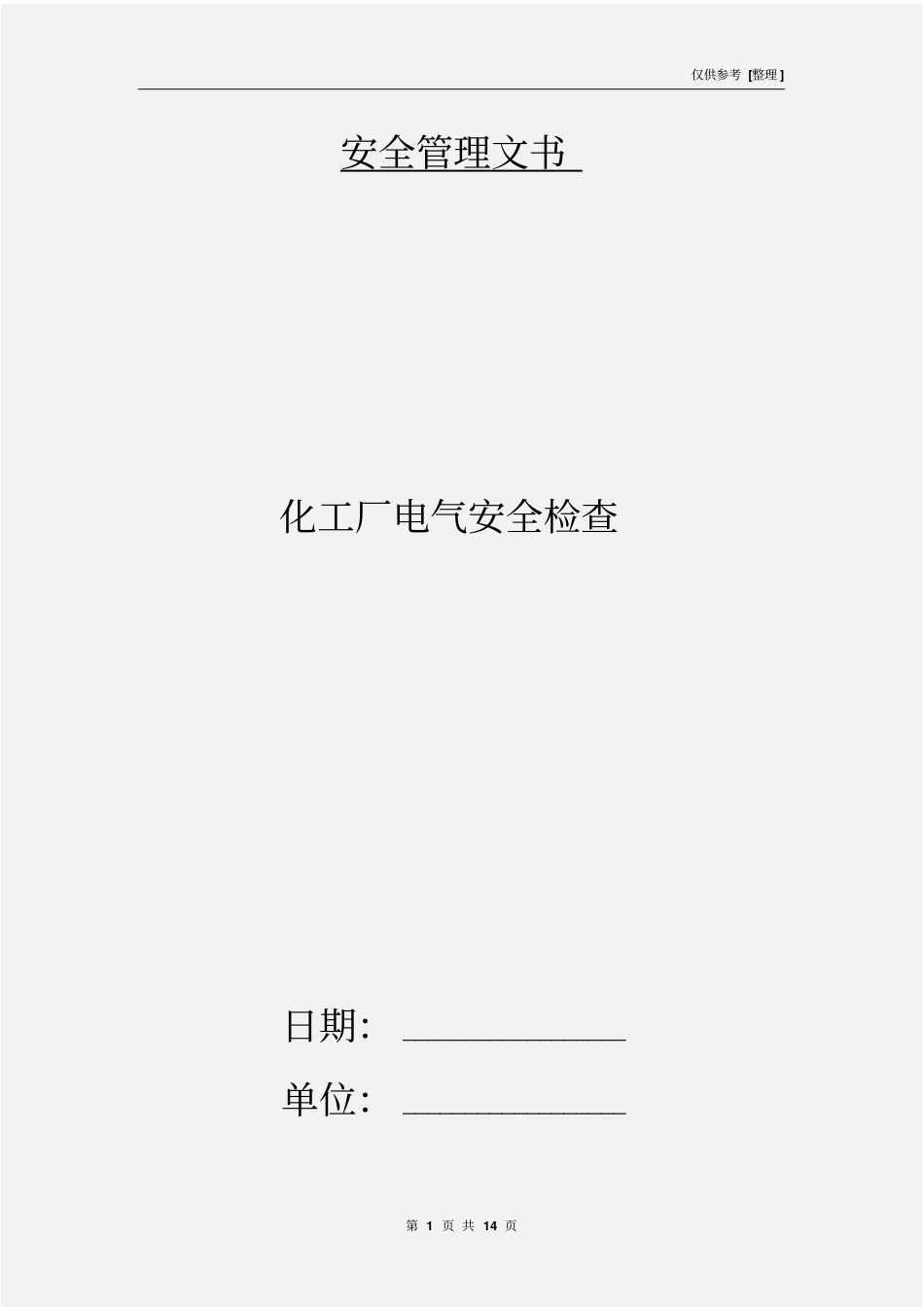

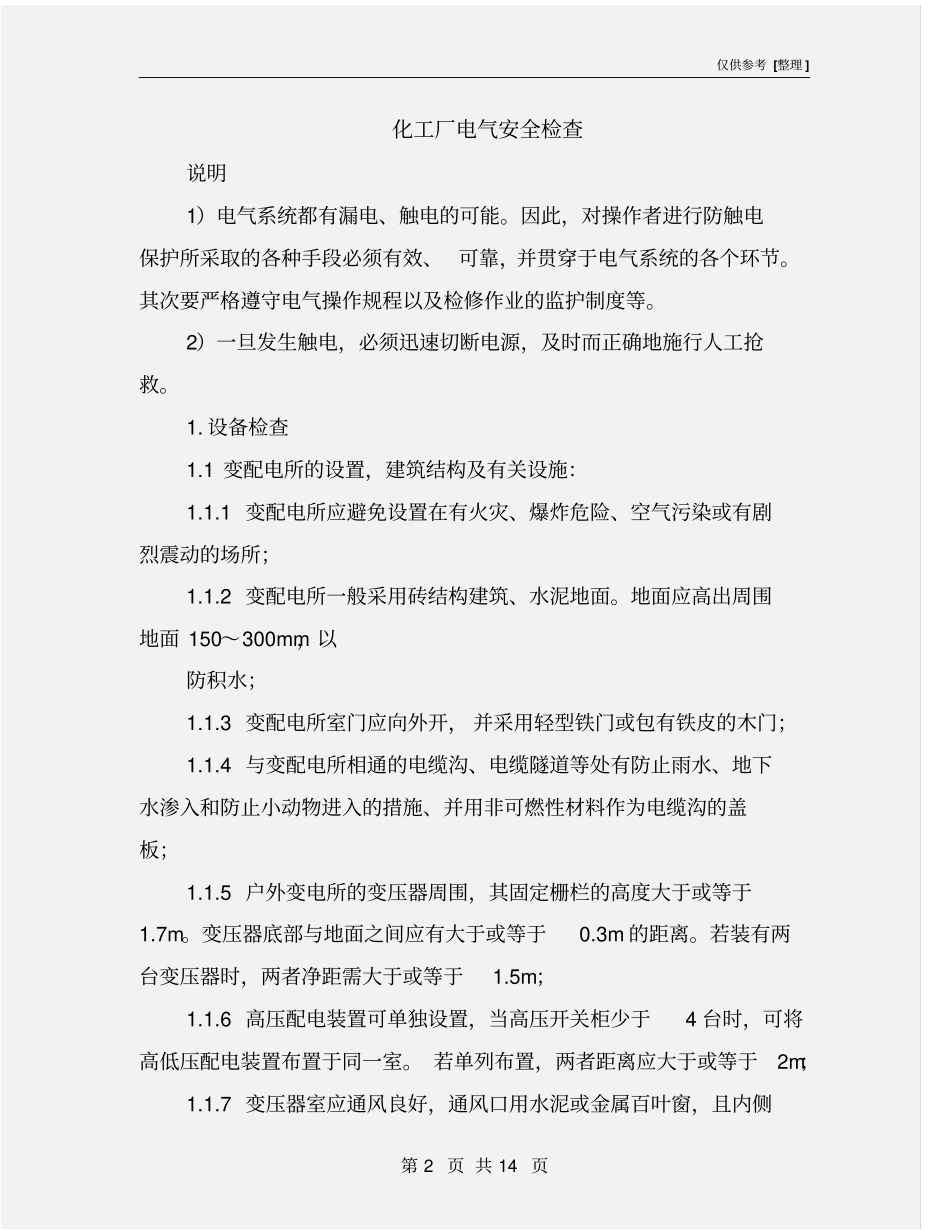

仅供参考 [整理 ] 第 1 页 共 14 页安全管理文书化工厂电气安全检查日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 14 页化工厂电气安全检查说明1）电气系统都有漏电、触电的可能。因此，对操作者进行防触电保护所采取的各种手段必须有效、 可靠，并贯穿于电气系统的各个环节。其次要严格遵守电气操作规程以及检修作业的监护制度等。2）一旦发生触电，必须迅速切断电源，及时而正确地施行人工抢救。1. 设备检查1.1 变配电所的设置，建筑结构及有关设施：1.1.1 变配电所应避免设置在有火灾、爆炸危险、空气污染或有剧烈震动的场所；1.1.2 变配电所一般采用砖结构建筑、水泥地面。地面应高出周围地面 150～300mm，以防积水；1.1.3 变配电所室门应向外开， 并采用轻型铁门或包有铁皮的木门；1.1.4 与变配电所相通的电缆沟、电缆隧道等处有防止雨水、地下水渗入和防止小动物进入的措施、并用非可燃性材料作为电缆沟的盖板；1.1.5 户外变电所的变压器周围，其固定栅栏的高度大于或等于1.7m。变压器底部与地面之间应有大于或等于0.3m 的距离。若装有两台变压器时，两者净距需大于或等于1.5m；1.1.6 高压配电装置可单独设置，当高压开关柜少于4 台时，可将高低压配电装置布置于同一室。 若单列布置，两者距离应大于或等于2m；1.1.7 变压器室应通风良好，通风口用水泥或金属百叶窗，且内侧仅供参考 [整理 ] 第 3 页 共 14 页加装网孔小于或等于10mm的金属网，保证任何季节安全运行；1.1.8 变压器室的门应上锁，并挂“高压危险”的警告牌及安全色标；1.1.9 户内配电装置最小通道宽度， 单排列的操作通道为1.5m，维修通道为 0.8m；双排列的操作通道为2m，维修通道为 1m；1.1.10 变配电设备遮栏高度应不低于1.7m。1.2 电气设备：1.2.1 变压器1.2.1.1变压器外壳无渗、漏油，并和铁芯同时可靠接地。1.2.1.2当发现变压器有下列情况之一时，应停止运行：1）音响不均匀或有爆炸声等异常情况；2）油面低于油面计的下限，并继续漏油下降时；3）防爆管或油枕喷油时；4）正常条件下温度过高，并不断上升时；5）油色过深，油内出现炭质；6）套管有放电现象或严重裂纹。1.2.2 油开关和隔离开关1.2.2.1油开关的油位应在上限与下限之间；油色正常、无渗漏；排气管应完好无损；1.2.2.2油开关操作灵活，准确可靠、合闸机械指示正确；1.2.2.3故障跳闸后的油开关，应检查套管有无断裂、引...
