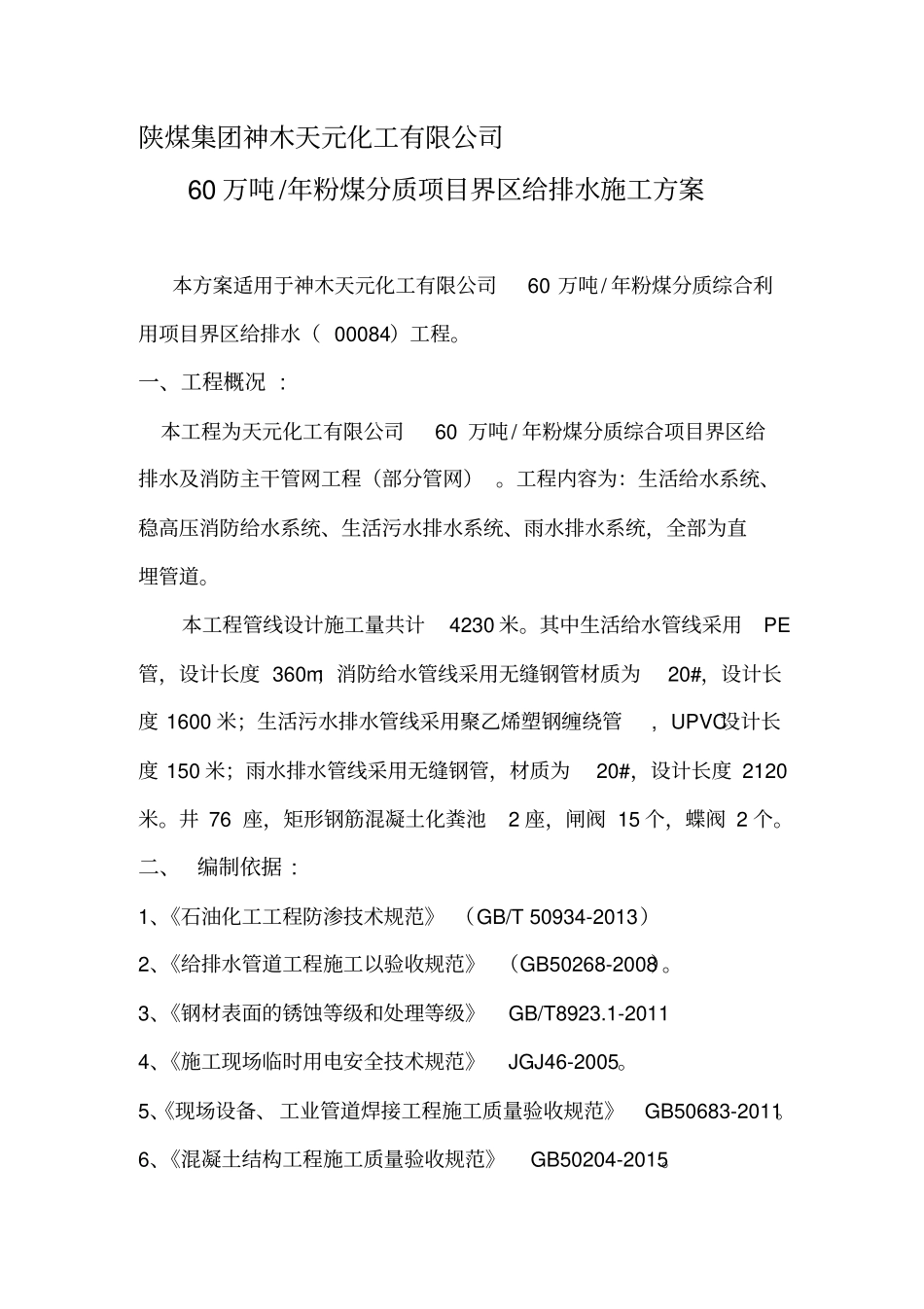

陕煤集团神木天元化工有限公司60 万吨 /年粉煤分质项目界区给排水施工方案本方案适用于神木天元化工有限公司60 万吨/ 年粉煤分质综合利用项目界区给排水（ 00084）工程。一、工程概况 :本工程为天元化工有限公司60 万吨/ 年粉煤分质综合项目界区给排水及消防主干管网工程（部分管网） 。工程内容为：生活给水系统、稳高压消防给水系统、生活污水排水系统、雨水排水系统，全部为直埋管道。本工程管线设计施工量共计4230 米。其中生活给水管线采用PE管，设计长度 360m；消防给水管线采用无缝钢管材质为20#，设计长度 1600 米；生活污水排水管线采用聚乙烯塑钢缠绕管, UPVC设计长度 150 米；雨水排水管线采用无缝钢管，材质为20#，设计长度 2120米。井 76 座，矩形钢筋混凝土化粪池2 座，闸阀 15 个，蝶阀 2 个。二、 编制依据 : 1、《石油化工工程防渗技术规范》 （GB/T 50934-2013）2、《给排水管道工程施工以验收规范》 （GB50268-2008）。3、《钢材表面的锈蚀等级和处理等级》GB/T8923.1-2011 4、《施工现场临时用电安全技术规范》JGJ46-2005。5、《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011。6、《混凝土结构工程施工质量验收规范》GB50204-2015。7、施工图纸。8、设计及施工说明。9、设计院提供管道材料汇总表。10、相关标准图集以及验收施工规范。三、施工前准备：1、施工前准备（1）、施工前对图纸会审，及时发现并解决图纸中的问题，明确有关专业工程相互配合的需要。（2）、编制施工方案。（3）、编制材料计划。（4）、编制施工机具设备计划，落实施工机具设备进场时间。（5）、准备施工物资，编制周转材料计划。（6）、组织施工人员学习施工图纸和有关规程规范，明确施工要求及质量标准。（7）、做好本工程的施工基线控制点， 并取得监理工程师的检查认证。（8）原材料进场报验。（9）对施工地面的堆放物进行清理，以便于地管施工。（10）机具设备进入现场，接好电源线及良好接地并处于完好状态。（11）主材供料达到80%以上（12）水、电、气妥善解决并管理，道路布置合理并保持畅通。（13）各种辅助设施配备齐全，随时满足施工需要。（14）对施工人员进行施工方案、 施工图纸的技术交底， 并留好记录。（15）做好施工现场防雨、排水工作。四、施工工艺流程：（1）无缝钢管管道施工流程：熟悉图纸→购买材料→材料进场报验检查→除锈防腐→管沟放线→管沟开挖→基础处理→管道安装→压...
