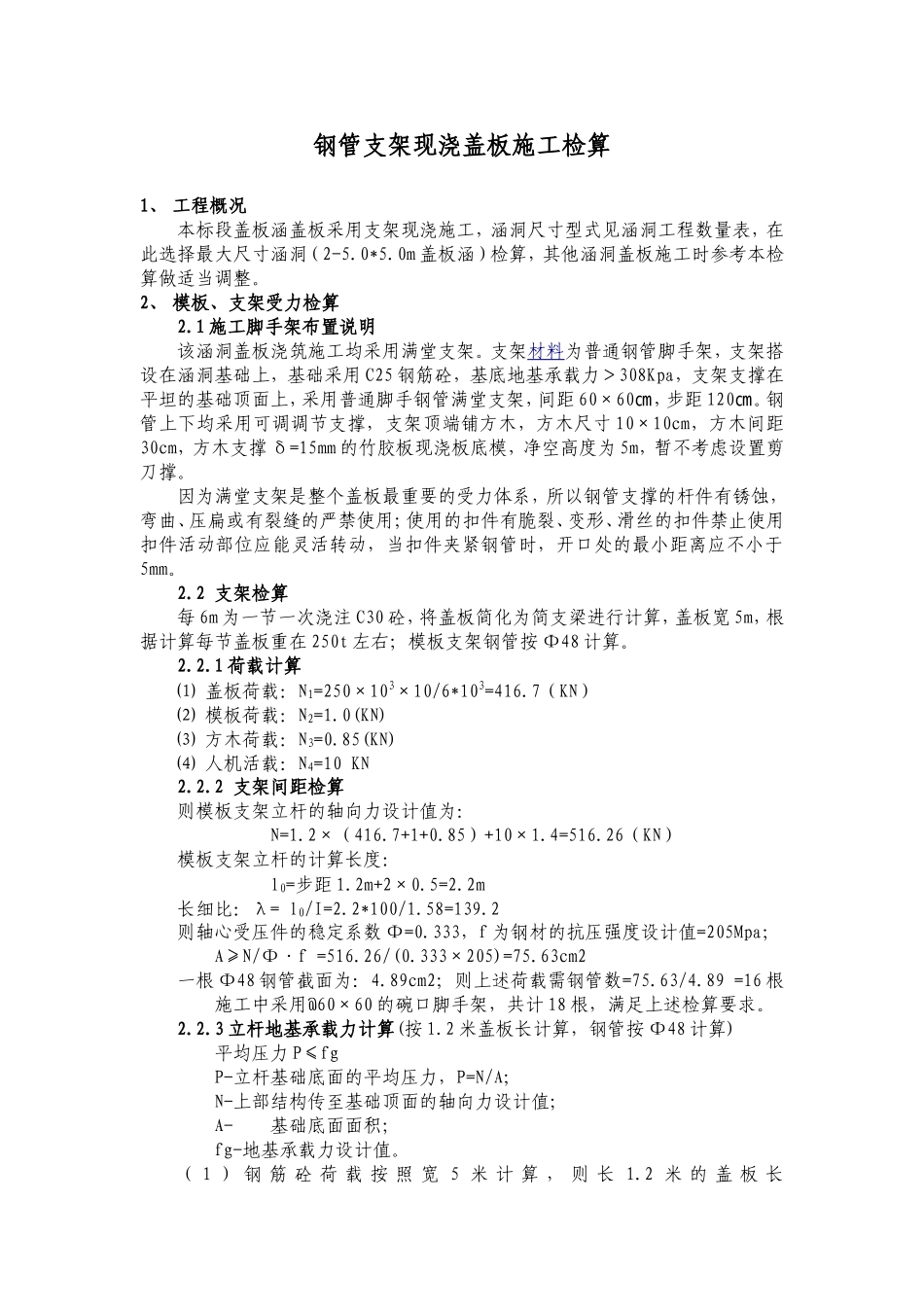

钢管支架现浇盖板施工检算1、 工程概况本标段盖板涵盖板采用支架现浇施工，涵洞尺寸型式见涵洞工程数量表，在此选择最大尺寸涵洞（2-5.0*5.0m 盖板涵）检算，其他涵洞盖板施工时参考本检算做适当调整。2、 模板、支架受力检算2.1 施工脚手架布置说明该涵洞盖板浇筑施工均采用满堂支架。支架材料为普通钢管脚手架，支架搭设在涵洞基础上，基础采用 C25 钢筋砼，基底地基承载力＞308Kpa，支架支撑在平坦的基础顶面上，采用普通脚手钢管满堂支架，间距 60×60，步距㎝120。钢㎝管上下均采用可调调节支撑，支架顶端铺方木，方木尺寸 10×10cm，方木间距30cm，方木支撑 δ=15mm 的竹胶板现浇板底模，净空高度为 5m，暂不考虑设置剪刀撑。因为满堂支架是整个盖板最重要的受力体系，所以钢管支撑的杆件有锈蚀，弯曲、压扁或有裂缝的严禁使用；使用的扣件有脆裂、变形、滑丝的扣件禁止使用扣件活动部位应能灵活转动，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。2.2 支架检算每 6m 为一节一次浇注 C30 砼，将盖板简化为简支梁进行计算，盖板宽 5m，根据计算每节盖板重在 250t 左右；模板支架钢管按 Φ48 计算。2.2.1 荷载计算⑴ 盖板荷载：N1=250×103×10/6*103=416.7（KN）⑵ 模板荷载：N2=1.0(KN)⑶ 方木荷载：N3=0.85(KN)⑷ 人机活载：N4=10 KN2.2.2 支架间距检算则模板支架立杆的轴向力设计值为：N=1.2×（416.7+1+0.85）+10×1.4=516.26（KN）模板支架立杆的计算长度：l0=步距 1.2m+2×0.5=2.2m长细比：λ= l0/I=2.2*100/1.58=139.2则轴心受压件的稳定系数 Φ=0.333，f 为钢材的抗压强度设计值=205Mpa； A≥N/Φ·f =516.26/(0.333×205)=75.63cm2一根 Φ48 钢管截面为：4.89cm2；则上述荷载需钢管数=75.63/4.89 =16 根 施工中采用@60×60 的碗口脚手架，共计 18 根，满足上述检算要求。2.2.3 立杆地基承载力计算(按 1.2 米盖板长计算，钢管按 Φ48 计算) 平均压力 P≤fg P-立杆基础底面的平均压力，P=N/A； N-上部结构传至基础顶面的轴向力设计值； A- 基础底面面积； fg-地基承载力设计值。（ 1 ） 钢 筋 砼 荷 载 按 照 宽 5 米 计 算 ， 则 长 1.2 米 的 盖 板 长N1=250×1.2×10/6=500(KN)（2）模板荷载 N2=1.2(KN)（3）方木荷载 N3=1.02(KN)（4）钢管脚手立杆 N4=9×2×6×3.84×10/1000=4.417(KN) 横杆 N5=12×2×6×3.84×10/1000=5.53(KN)（5）施...
