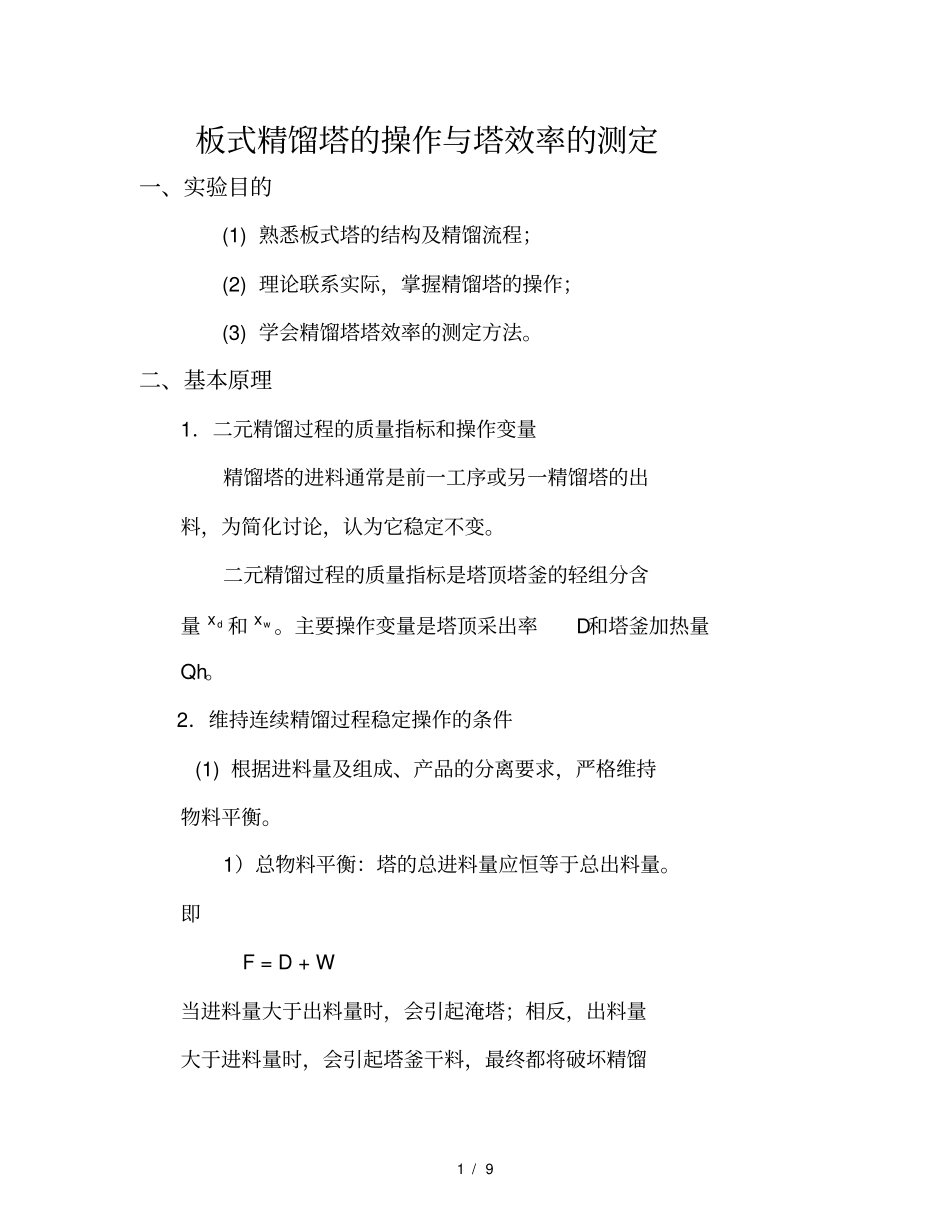

1 / 9 板式精馏塔的操作与塔效率的测定一、实验目的(1) 熟悉板式塔的结构及精馏流程;(2) 理论联系实际,掌握精馏塔的操作;(3) 学会精馏塔塔效率的测定方法。二、基本原理1.二元精馏过程的质量指标和操作变量精馏塔的进料通常是前一工序或另一精馏塔的出料,为简化讨论,认为它稳定不变。二元精馏过程的质量指标是塔顶塔釜的轻组分含量dx 和wx 。主要操作变量是塔顶采出率D和塔釜加热量Qh。2.维持连续精馏过程稳定操作的条件(1) 根据进料量及组成、产品的分离要求,严格维持物料平衡。1)总物料平衡:塔的总进料量应恒等于总出料量。即 F = D + W 当进料量大于出料量时,会引起淹塔;相反,出料量大于进料量时,会引起塔釜干料,最终都将破坏精馏2 / 9 塔的正常操作。2) 各组分的物料平衡:在满足总物料平衡的情况下,应同时满足轻组分物料平衡。即wdfWxDxFx由上述二式可知:为获得合格产品,必须保证一定的塔顶、塔釜采出率:wdwfxxxxFD和FDFW1实际操作中,塔釜采出率W一般是根据塔釜液位的高低来操作,而塔顶采出率D的大小则直接影响着质量指标。(2)精馏塔应有足够的分离能力。在塔板数一定的情况下,正常的精馏操作要有足够的回流比, 才能保证一定的分离效果,得到合格的产品。而回流比的大小是由塔内热量衡算所决定,其中,塔釜加热量 Qh是个十分重要的操作变量。(3)精馏塔操作时,塔内应有正常的气液负荷量,避免发生以下不正常的操作状况:1) 严重的液沫夹带现象上升气流将塔板上的液体的一部分带至上层塔板,这种现象称为液沫夹带。液沫夹带是一种与液体主流方向相反的流动,属返混现象,将使板效率降低。液流量3 / 9 一定时,气速过大将引起大量的液沫夹带,严重时还会发生夹带液泛,破坏塔的正常操作。2) 严重的漏液现象精馏塔内,液体与气体在塔板上应进行错流接触,但是当气速较小时,部分液体会从塔板开孔处直接漏下。这种液漏现象使气、液两相不能充分接触。严重的液漏将使塔板上不能持液而无法正常操作。3)溢流液泛因受降液管通过能力的限制而引起的液泛称溢流液泛。结构一定的精馏塔,随着汽液负荷的增大,或塔内某塔板的降液管有堵塞现象时,降液管内清液高度将不断增加, 当降液管内液面升至溢流堰板上缘时,降液管内的液体流量为其极限通过能力,若液体流量超过此极限值后,板上开始积液,引起溢流液泛,最终会使全塔充满液体,破坏塔的正常操作。3.如何判断塔内稳定操作的条件是否满足(1...
