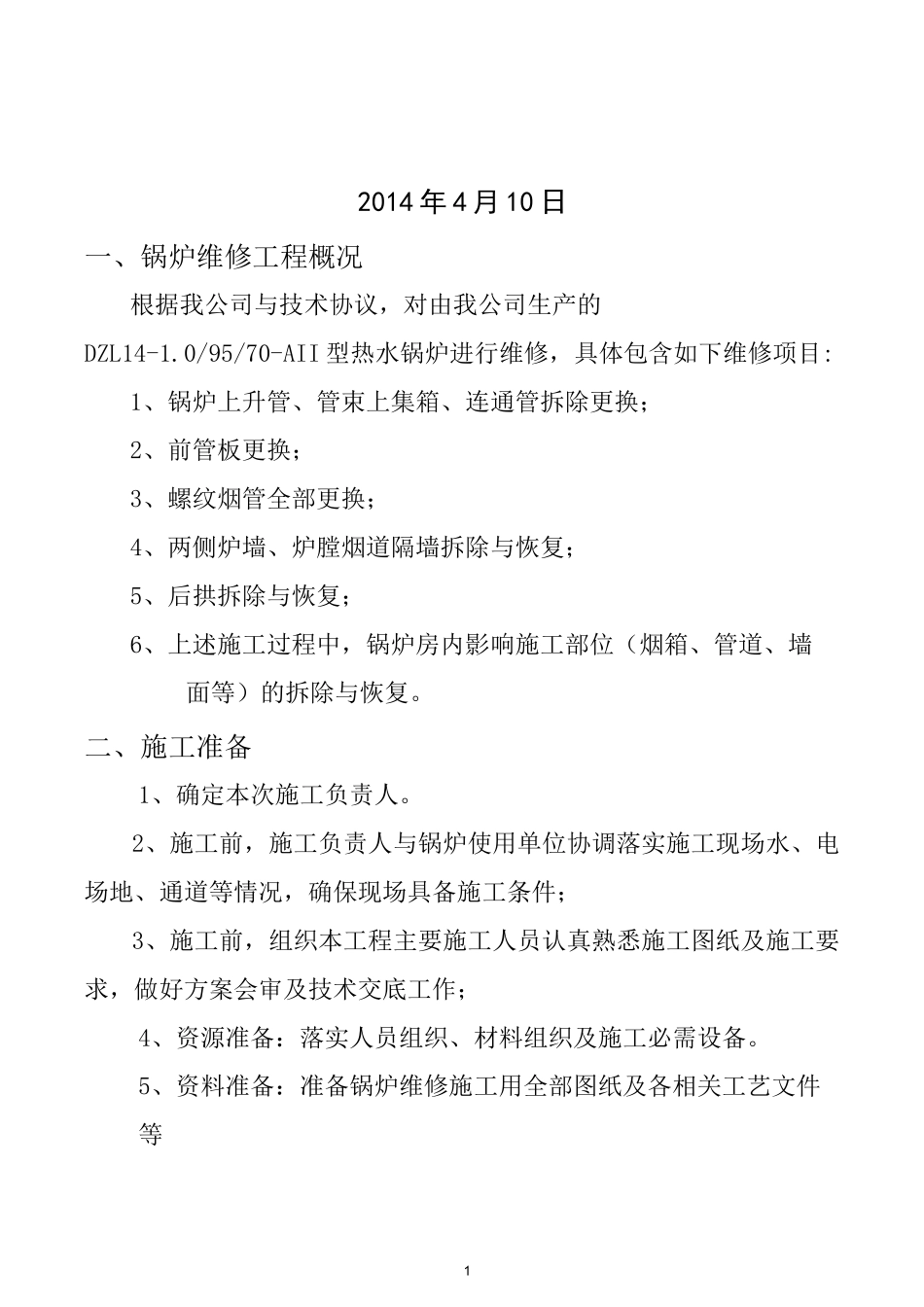

锅炉维修施工方案产品型号：DZL14-1.0/95/70-AII使用单位：_制造单位：编制：扌批准：12014 年 4 月 10 日一、锅炉维修工程概况根据我公司与技术协议，对由我公司生产的DZL14-1.0/95/70-AII 型热水锅炉进行维修，具体包含如下维修项目:1、锅炉上升管、管束上集箱、连通管拆除更换；2、前管板更换；3、螺纹烟管全部更换；4、两侧炉墙、炉膛烟道隔墙拆除与恢复；5、后拱拆除与恢复；6、上述施工过程中，锅炉房内影响施工部位（烟箱、管道、墙面等）的拆除与恢复。二、施工准备1、确定本次施工负责人。2、施工前，施工负责人与锅炉使用单位协调落实施工现场水、电场地、通道等情况，确保现场具备施工条件；3、施工前，组织本工程主要施工人员认真熟悉施工图纸及施工要求，做好方案会审及技术交底工作；4、资源准备：落实人员组织、材料组织及施工必需设备。5、资料准备：准备锅炉维修施工用全部图纸及各相关工艺文件等2三、施工依据标准1、TSGG0001-2012《锅炉安全技术监察规程》；2、JB/T1609-1993《锅炉锅筒制造技术条件》3、JB/T1611-1993《锅炉管子制造技术条件》4、JB/T1612-1994《锅炉水压试验技术条件》5、JB/T1613-1993《锅炉受压元件焊接技术条件》6、NB/T47013-2012《承压设备无损检测》7、JB/T1615-1991《锅炉油漆和包装技术条件》8、JB/T10094-2002《工业锅炉通用技术条件》；9、GB50273-2009《锅炉安装工程施工及验收规范》；四、施工步骤1、炉体拆除根据维修工程要求，需对全部上升管拆除、更换烟管、前管板挖补，因此，需对锅炉外部包皮、钢架、前烟箱、炉墙（直墙异性砖9106-3-03 共计 1300 块左右，T3 标准砖 2250 块左右）、保温层（保温混凝土 13m3）后拱进行拆除（耐火混凝土 9m3），并尽量保证耐火砖完整性，拆除后对耐火砖进行质量检查，保留可用耐火砖。并清点数量。2、烟管拆除：（1）按下图气割与前、后管板相连接的烟管，并严格保证后管板仍可以使用（因前管板及烟管均需要更换掉，后管板仍使用。所以气割后管板烟管时，按不破坏后管板操作）。3於讣、g 气沖禹（2）在烟管拆除后割除锅炉前管板，并按之前要求由于在割除时应保证不破坏锅炉筒体，同时在筒体上割出如下图坡口：3、上升管、连接管割除对上升管的上下部与集箱焊接处按图一所示切割线位置进行切割。由于保留下集箱及锅筒，下集箱开孔尺寸控制在 52+1mm，锅筒开孔尺寸控制在 90+1mm，管孔周边 10mm 范围内应打磨光滑，露出金属光泽。4、加工维...
