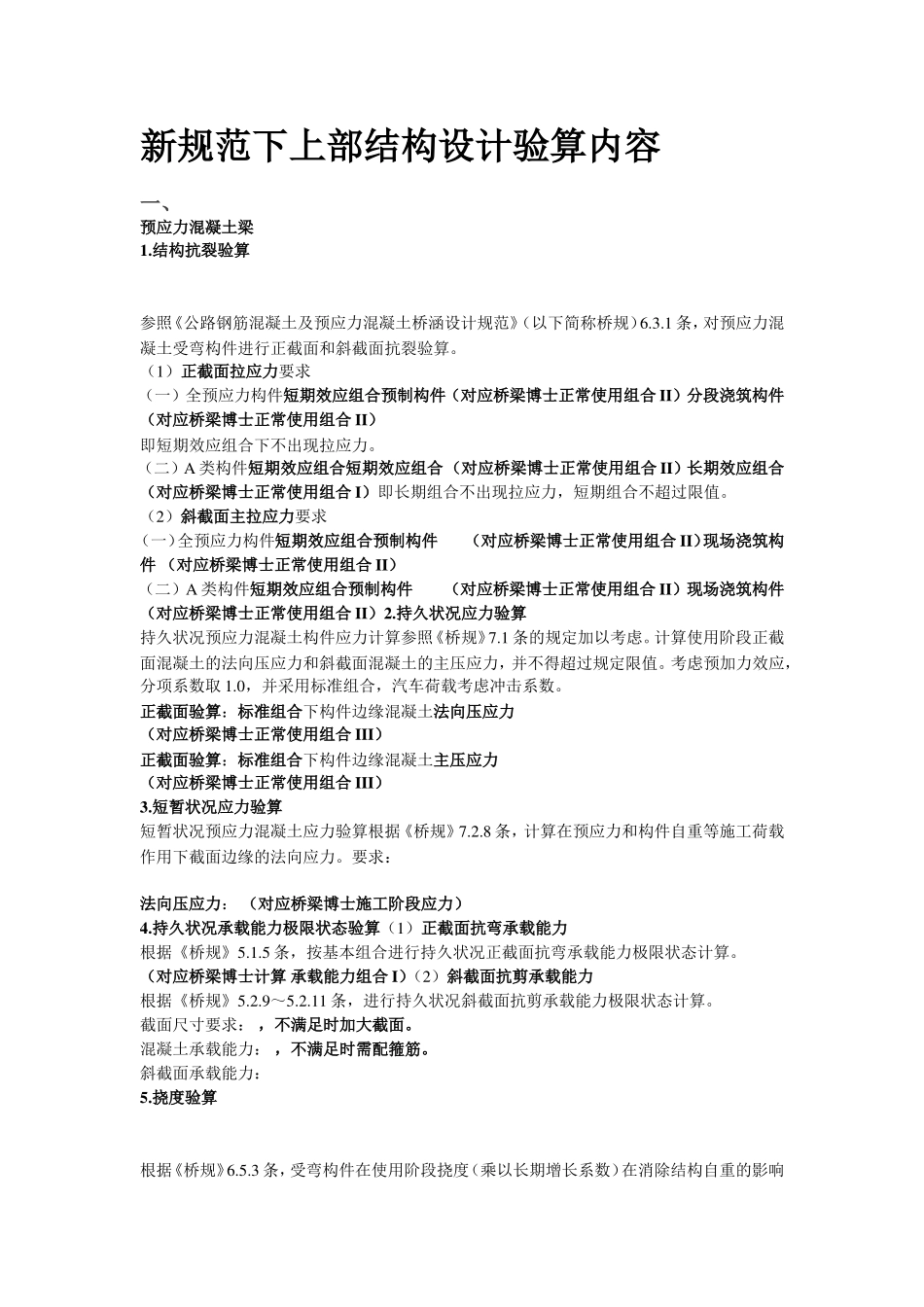

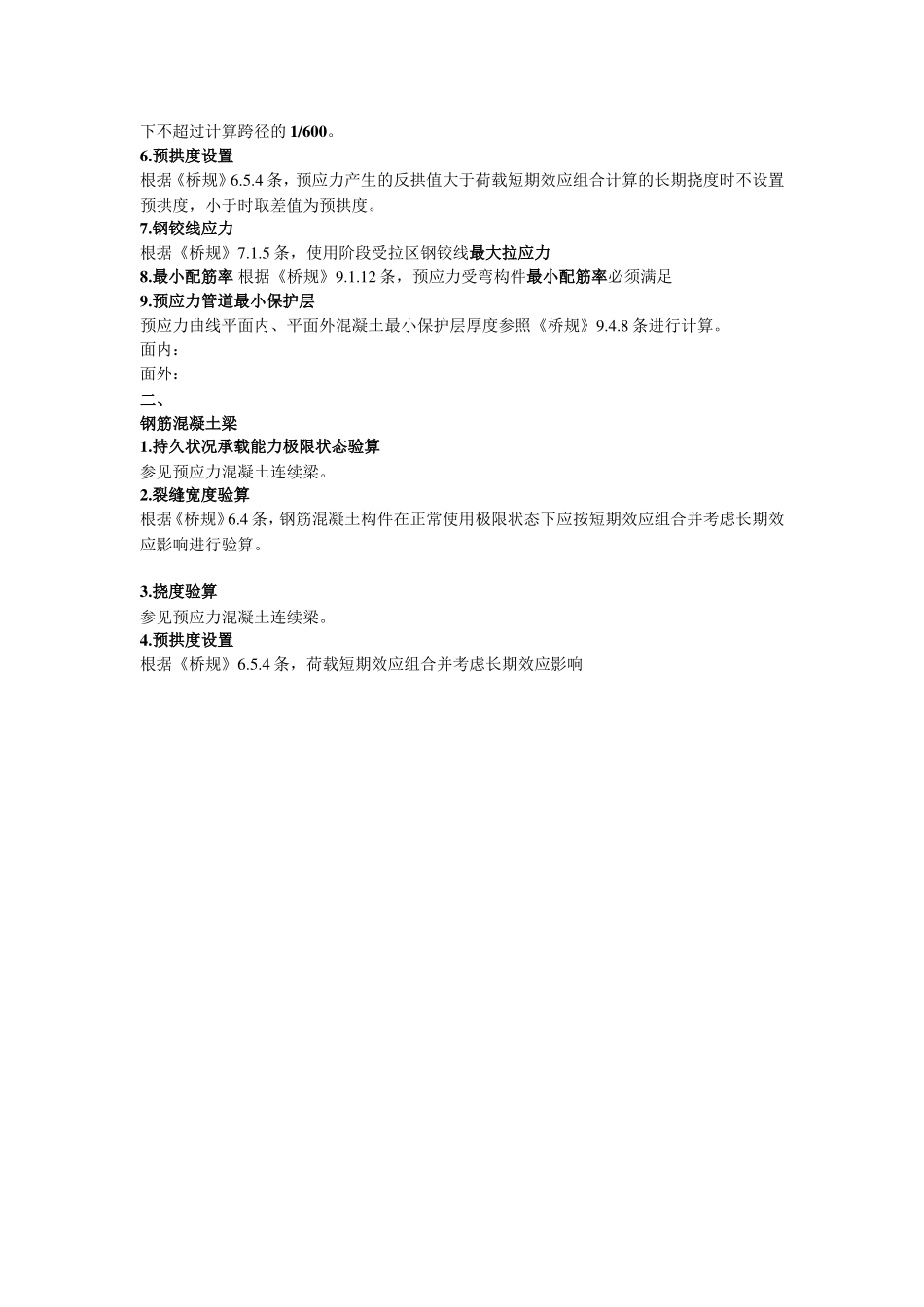

新规范下上部结构设计验算内容一、预应力混凝土梁1.结构抗裂验算参照《公路钢筋混凝土及预应力混凝土桥涵设计规范》(以下简称桥规)6.3.1 条,对预应力混凝土受弯构件进行正截面和斜截面抗裂验算。(1)正截面拉应力要求(一)全预应力构件短期效应组合预制构件(对应桥梁博士正常使用组合 II)分段浇筑构件 (对应桥梁博士正常使用组合 II)即短期效应组合下不出现拉应力。(二)A 类构件短期效应组合短期效应组合 (对应桥梁博士正常使用组合 II)长期效应组合 (对应桥梁博士正常使用组合 I)即长期组合不出现拉应力,短期组合不超过限值。(2)斜截面主拉应力要求(一)全预应力构件短期效应组合预制构件 (对应桥梁博士正常使用组合 II)现场浇筑构件 (对应桥梁博士正常使用组合 II)(二)A 类构件短期效应组合预制构件 (对应桥梁博士正常使用组合 II)现场浇筑构件 (对应桥梁博士正常使用组合 II)2.持久状况应力验算持久状况预应力混凝土构件应力计算参照《桥规》7.1 条的规定加以考虑。计算使用阶段正截面混凝土的法向压应力和斜截面混凝土的主压应力,并不得超过规定限值。考虑预加力效应,分项系数取 1.0,并采用标准组合,汽车荷载考虑冲击系数。正截面验算:标准组合下构件边缘混凝土法向压应力(对应桥梁博士正常使用组合 III)正截面验算:标准组合下构件边缘混凝土主压应力(对应桥梁博士正常使用组合 III)3.短暂状况应力验算短暂状况预应力混凝土应力验算根据《桥规》7.2.8 条,计算在预应力和构件自重等施工荷载作用下截面边缘的法向应力。要求:法向压应力: (对应桥梁博士施工阶段应力)4.持久状况承载能力极限状态验算(1)正截面抗弯承载能力根据《桥规》5.1.5 条,按基本组合进行持久状况正截面抗弯承载能力极限状态计算。(对应桥梁博士计算 承载能力组合 I)(2)斜截面抗剪承载能力根据《桥规》5.2.9~5.2.11 条,进行持久状况斜截面抗剪承载能力极限状态计算。截面尺寸要求: ,不满足时加大截面。混凝土承载能力: ,不满足时需配箍筋。斜截面承载能力: 5.挠度验算根据《桥规》6.5.3 条,受弯构件在使用阶段挠度(乘以长期增长系数)在消除结构自重的影响下不超过计算跨径的 1/600。6.预拱度设置根据《桥规》6.5.4 条,预应力产生的反拱值大于荷载短期效应组合计算的长期挠度时不设置预拱度,小于时取差值为预拱度。7.钢铰线应力根据《桥规》7.1.5 条,使用阶段受拉区钢铰...
