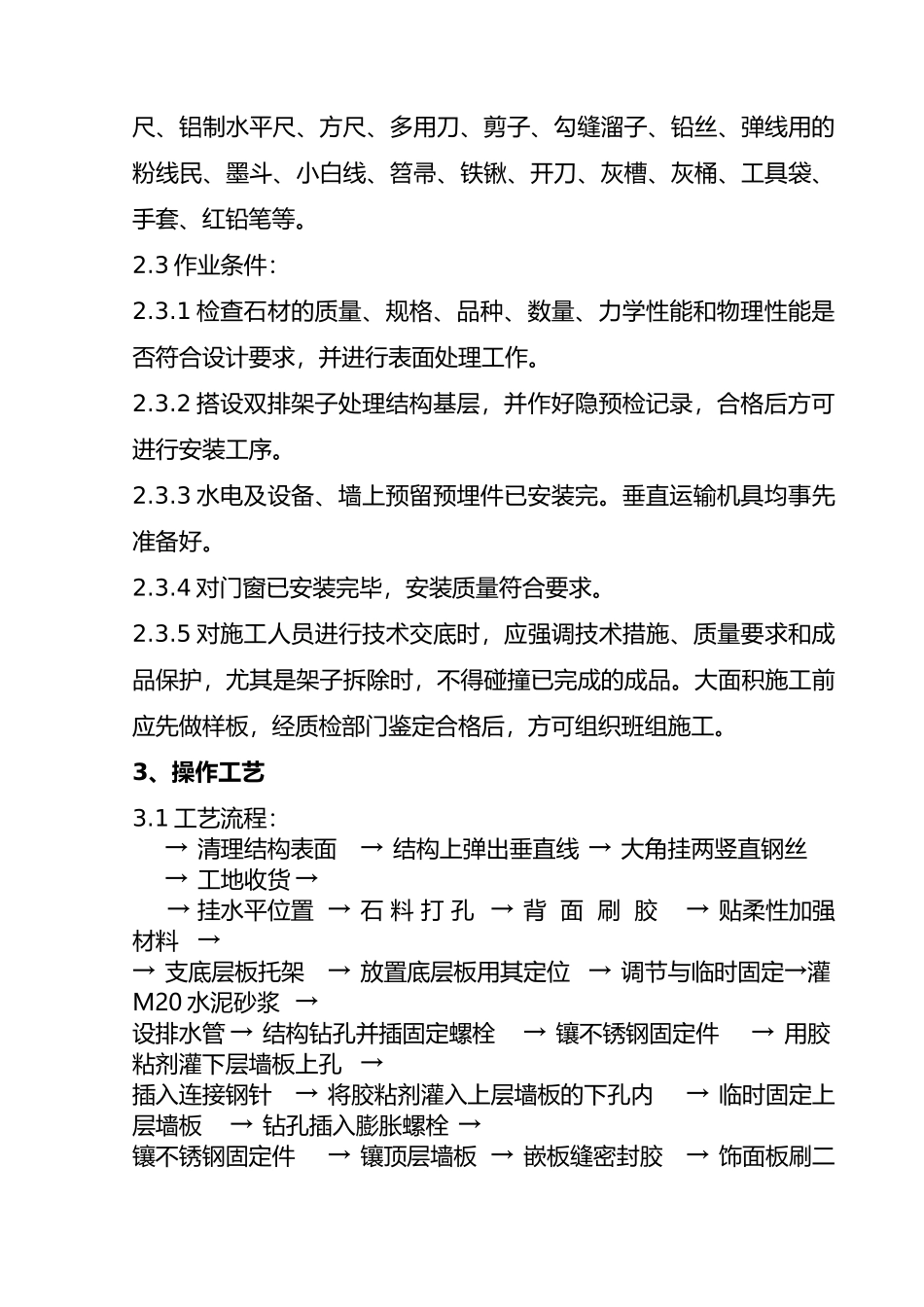

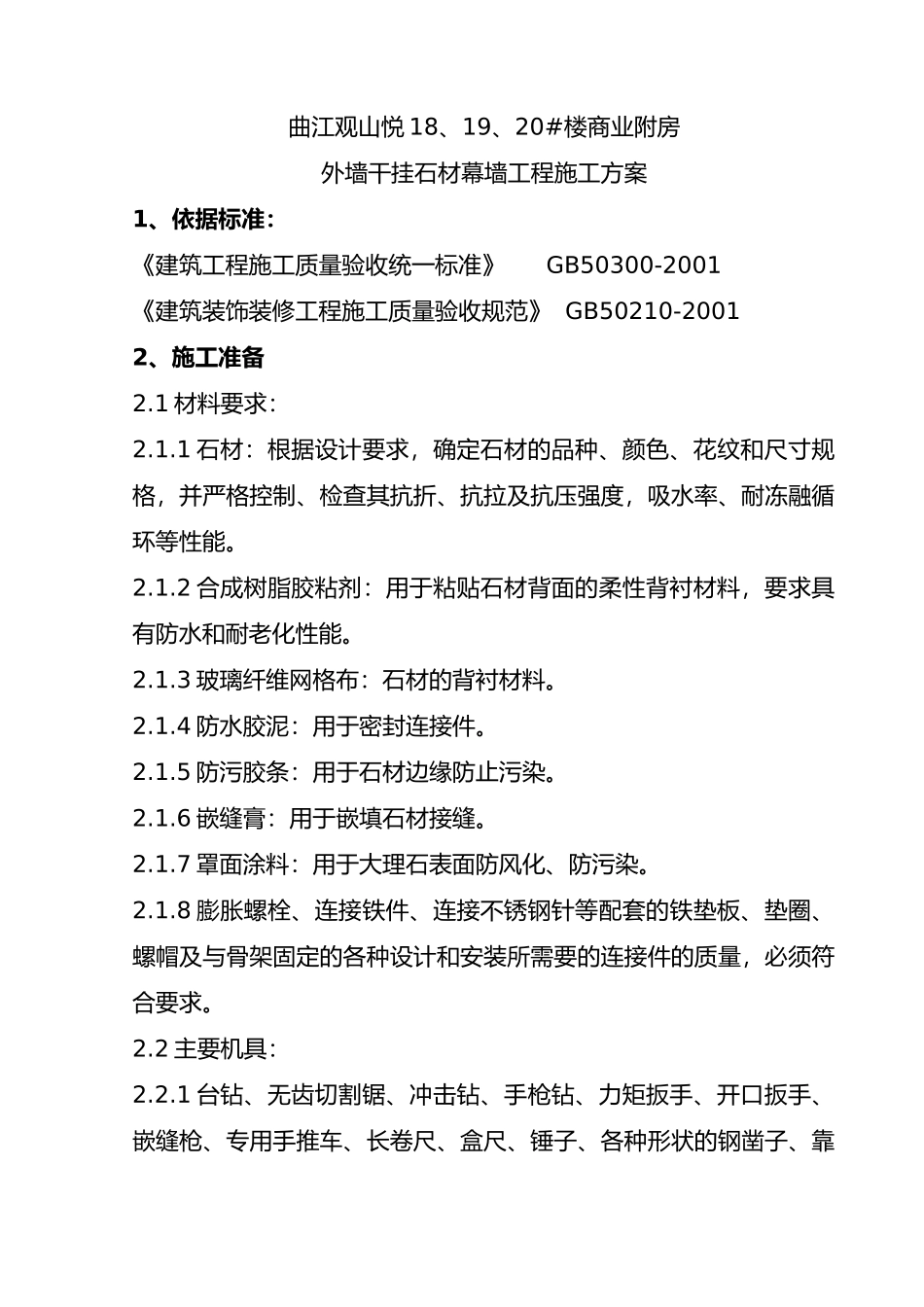

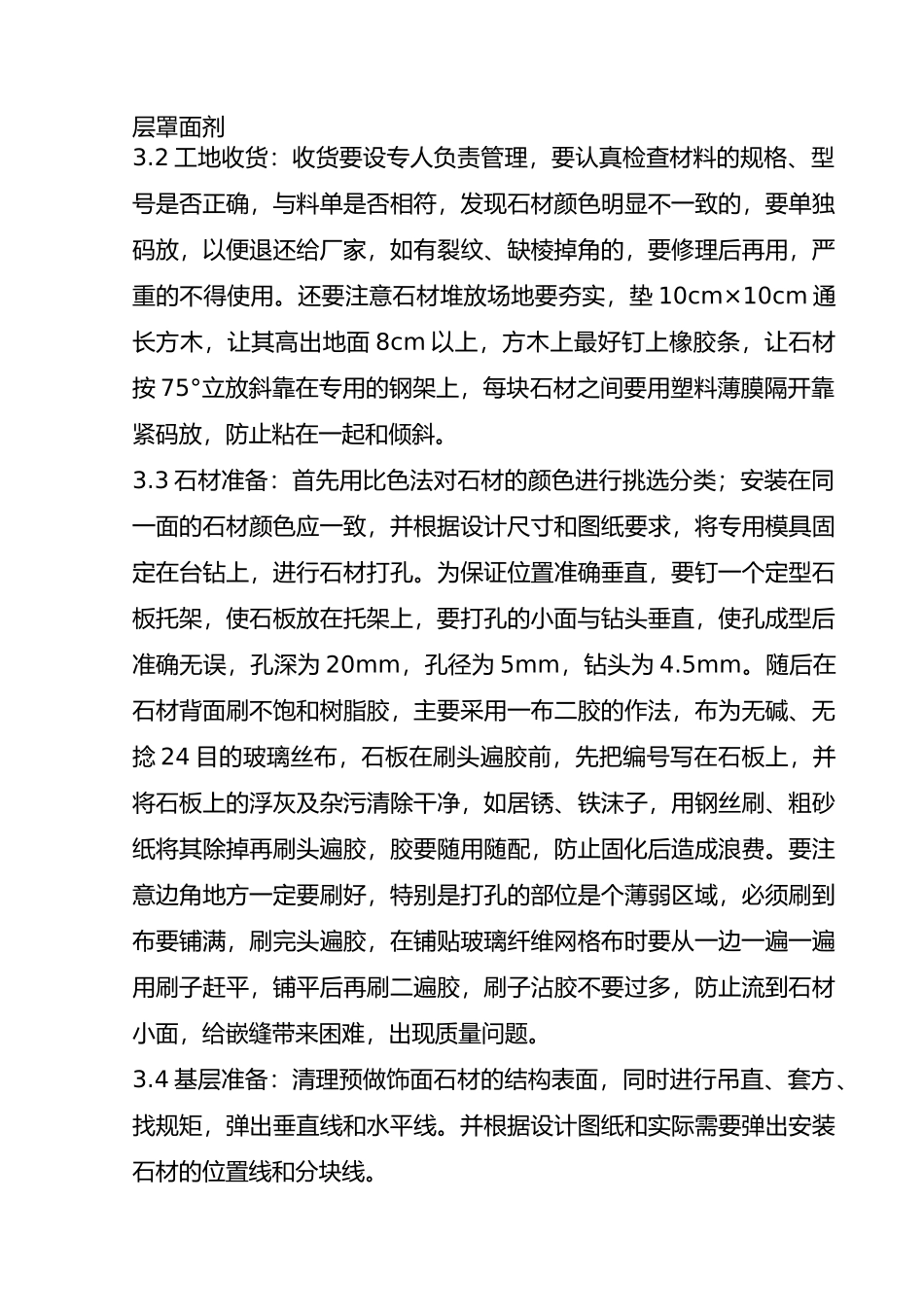

曲江观山悦 18、19、20#楼商业附房外墙干挂石材幕墙工程施工方案1、依据标准:《建筑工程施工质量验收统一标准》 GB50300-2001《建筑装饰装修工程施工质量验收规范》 GB50210-20012、施工准备2.1 材料要求:2.1.1 石材:根据设计要求,确定石材的品种、颜色、花纹和尺寸规格,并严格控制、检查其抗折、抗拉及抗压强度,吸水率、耐冻融循环等性能。2.1.2 合成树脂胶粘剂:用于粘贴石材背面的柔性背衬材料,要求具有防水和耐老化性能。2.1.3 玻璃纤维网格布:石材的背衬材料。2.1.4 防水胶泥:用于密封连接件。2.1.5 防污胶条:用于石材边缘防止污染。2.1.6 嵌缝膏:用于嵌填石材接缝。2.1.7 罩面涂料:用于大理石表面防风化、防污染。2.1.8 膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量,必须符合要求。2.2 主要机具:2.2.1 台钻、无齿切割锯、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、专用手推车、长卷尺、盒尺、锤子、各种形状的钢凿子、靠尺、铝制水平尺、方尺、多用刀、剪子、勾缝溜子、铅丝、弹线用的粉线民、墨斗、小白线、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。2.3 作业条件:2.3.1 检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求,并进行表面处理工作。2.3.2 搭设双排架子处理结构基层,并作好隐预检记录,合格后方可进行安装工序。2.3.3 水电及设备、墙上预留预埋件已安装完。垂直运输机具均事先准备好。2.3.4 对门窗已安装完毕,安装质量符合要求。2.3.5 对施工人员进行技术交底时,应强调技术措施、质量要求和成品保护,尤其是架子拆除时,不得碰撞已完成的成品。大面积施工前应先做样板,经质检部门鉴定合格后,方可组织班组施工。3、操作工艺3.1 工艺流程:→ 清理结构表面→ 结构上弹出垂直线 → 大角挂两竖直钢丝→ 工地收货 →→ 挂水平位置 → 石 料 打 孔 → 背 面 刷 胶→ 贴柔性加强材料 →→ 支底层板托架→ 放置底层板用其定位 → 调节与临时固定→灌M20 水泥砂浆 →设排水管 → 结构钻孔并插固定螺栓→ 镶不锈钢固定件→ 用胶粘剂灌下层墙板上孔 →插入连接钢针→ 将胶粘剂灌入上层墙板的下孔内→ 临时固定上层墙板→ 钻孔插入膨胀螺栓 →镶不锈钢固定件→ 镶顶层墙板 → 嵌板缝密封胶→ 饰面板刷二层罩面剂3.2 工地收货:收货要设专人负责...
