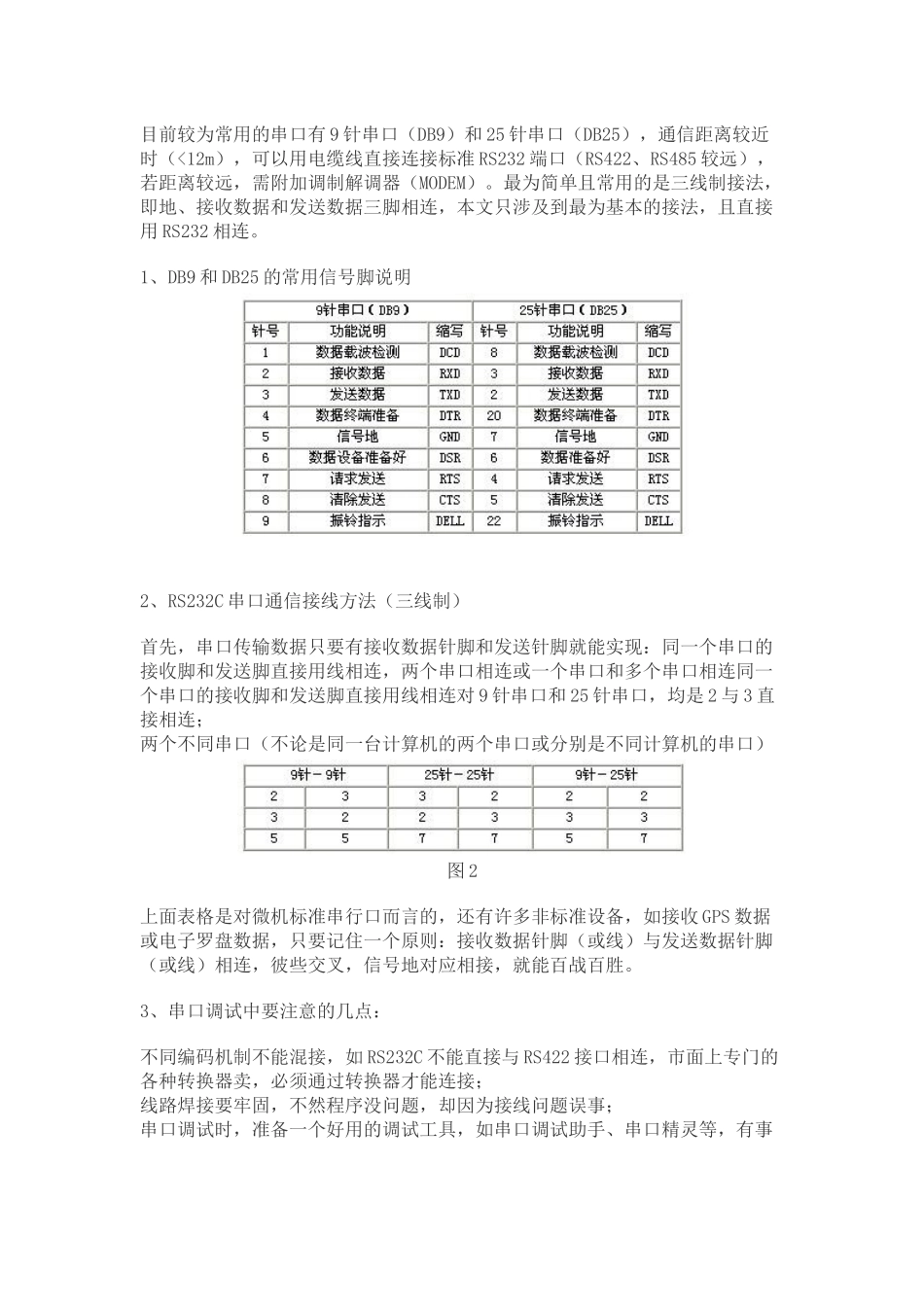

目前较为常用的串口有 9 针串口（DB9）和 25 针串口（DB25），通信距离较近时（<12m），可以用电缆线直接连接标准 RS232 端口（RS422、RS485 较远），若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用 RS232 相连。1、DB9 和 DB25 的常用信号脚说明2、RS232C 串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对 9 针串口和 25 针串口，均是 2 与 3 直接相连；两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）图 2上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收 GPS 数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。3、串口调试中要注意的几点：不同编码机制不能混接，如 RS232C 不能直接与 RS422 接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；线路焊接要牢固，不然程序没问题，却因为接线问题误事；串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。RS232C 标准串口接线方法（第二版）检验仪器与微机的通讯主要是以 RS232C 标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9 对 9（包括 9 针对 9 孔，9 孔对 9 孔，9 针对 9 针）：说明：以下的孔、针指串口线两端的串口，不过 2、3 有可能不交换 2-------------33-------------2 4-------------65-------------56-------------47-------------88-------------72、9 对 25（包括 9 孔对 25 孔，9 孔对 25 针）2-------------3 （备注：2、3 有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考 LIS 事业部“仪器设置”文档库）：1、9 孔对 9 针（...
