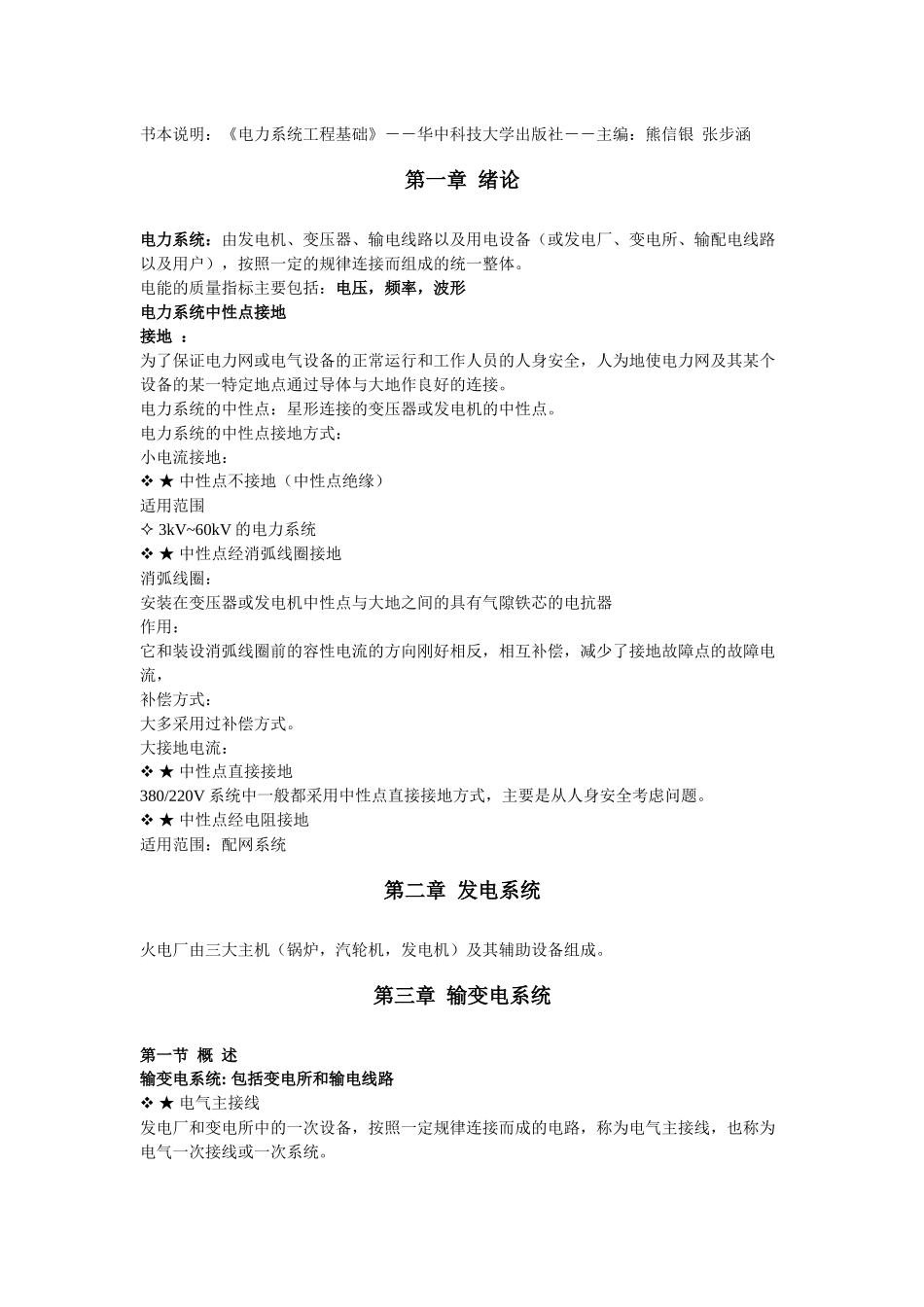

书本说明：《电力系统工程基础》－－华中科技大学出版社－－主编：熊信银 张步涵第一章 绪论电力系统：由发电机、变压器、输电线路以及用电设备（或发电厂、变电所、输配电线路以及用户），按照一定的规律连接而组成的统一整体。电能的质量指标主要包括：电压，频率，波形电力系统中性点接地接地 ：为了保证电力网或电气设备的正常运行和工作人员的人身安全，人为地使电力网及其某个设备的某一特定地点通过导体与大地作良好的连接。电力系统的中性点：星形连接的变压器或发电机的中性点。电力系统的中性点接地方式：小电流接地： ★中性点不接地（中性点绝缘）适用范围 3kV~60kV的电力系统 ★ 中性点经消弧线圈接地消弧线圈：安装在变压器或发电机中性点与大地之间的具有气隙铁芯的电抗器作用：它和装设消弧线圈前的容性电流的方向刚好相反，相互补偿，减少了接地故障点的故障电流，补偿方式：大多采用过补偿方式。大接地电流： ★ 中性点直接接地380/220V 系统中一般都采用中性点直接接地方式，主要是从人身安全考虑问题。 ★ 中性点经电阻接地适用范围：配网系统第二章 发电系统火电厂由三大主机（锅炉，汽轮机，发电机）及其辅助设备组成。第三章 输变电系统第一节 概 述输变电系统: 包括变电所和输电线路 ★ 电气主接线发电厂和变电所中的一次设备，按照一定规律连接而成的电路，称为电气主接线，也称为电气一次接线或一次系统。 ★一次设备发电厂或变电所中直接通过大电流或接于高电压上的电气设备称为电气主设备或一次设备。 ★二次设备发电厂或变电所中用于对一次设备或系统进行监视、测量、保护和控制的电气设备称为二次设备，由二次设备构成的系统称为二次系统。第二节 输变电设备 ★电流互感器 运行特点：二次绕组不能开路，二次侧必须接地 二次接线：单相接线；星形接线；不完全星形接线 ★电压互感器 运行特点：二次绕组不能短路，二次侧必须接地 分为电磁式和电容式两种第三节 电气一次接线(重点)第一大类 有汇流母线接线1. 单母线接线简单、清晰、设备少2. 单母线分段接线减少母线故障或检修时的停电范围3. 单母线分段加装旁路母线接线旁路母线的作用是不停电检修进出线断路器4. 双母线接线具有两组母线 W1，W25. 双母线分段接线工作母线分成 2 段，即母线 II，III 段，备用母线 I 不分段6. 双母线带旁路母线接线任一进出线的断路...
